ما هي التطبيقات المتنوعة للكوارتز في صناعة أشباه الموصلات؟

تلعب مواد الكوارتز عالية النقاء دورًا حيويًا في صناعة أشباه الموصلات. إن مقاومتها الفائقة لدرجات الحرارة العالية، ومقاومتها للتآكل، واستقرارها الحراري، وخصائص نقل الضوء تجعلها من المواد الاستهلاكية المهمة.منتجات الكوارتزيتم استخدامها للمكونات في كل من المناطق ذات درجات الحرارة العالية والمنخفضة لإنتاج الرقائق، مما يضمن استقرار ونظافة عملية التصنيع. مع تطور صناعة أشباه الموصلات، يستمر الطلب على الكوارتز عالي النقاء في النمو، مما يؤدي إلى التقدم في الإنتاج والتكنولوجيا. توفر هذه المقالة نظرة متعمقة على التطبيقات الأساسية واتجاهات السوق للكوارتز في تصنيع أشباه الموصلات.

خصائص الكوارتز

• لا يمكن استبدال الكوارتز (ثاني أكسيد السيليكون، SiO₂) في مجال أشباه الموصلات نظرًا لخصائصه الفيزيائية والكيميائية شبه المثالية8:
• النقاء الشديد: يتطلب الكوارتز من فئة أشباه الموصلات عادةً نقاء يبلغ 99.99% (4N) أو أعلى، ويصل أحيانًا إلى 5N. وهذا يضمن عدم هجرة الأيونات المعدنية (مثل الصوديوم والبوتاسيوم والحديد) وتلويث رقائق السيليكون أثناء المعالجة بدرجة حرارة عالية.
• الاستقرار الحراري: مع نقطة تليين تبلغ حوالي 1730 درجة مئوية، يمكن للكوارتز أن يعمل بثبات لفترات طويلة في البيئات ذات درجة الحرارة العالية بين 1100 درجة مئوية و1250 درجة مئوية. وهذا يجعلها مناسبة تمامًا لعمليات الانتشار والأكسدة.
• الخمول الكيميائي: الكوارتز لا يتفاعل تقريبًا مع أي حمض باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك الساخن. إنه بمثابة حامل مثالي لعمليات التنظيف والحفر الرطبة.
• التمدد الحراري المنخفض: تضمن هذه الخاصية أن مكونات الكوارتز لا تتشقق بسهولة أثناء الدورات الحرارية الشديدة، مما يحافظ على ثبات الأبعاد للتصنيع الدقيق.

2. التطبيقات الرئيسية لمكونات الكوارتز في صناعة أشباه الموصلات

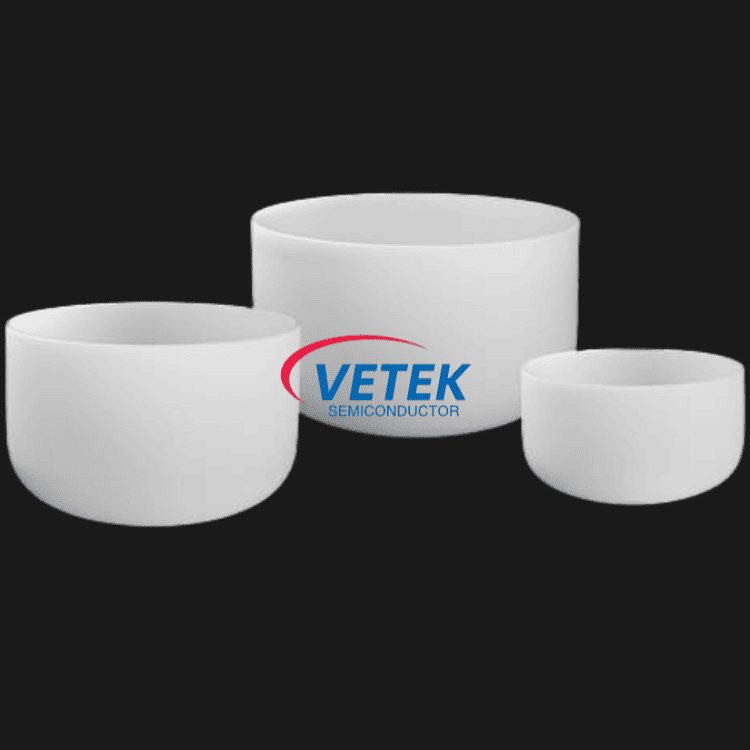

أ. نمو البلورات: بوتقات الكوارتز

في الخطوة الأولى من تصنيع الرقاقات - طريقة تشوتشرالسكي (CZ) - يجب صهر البولي سيليكون داخل بوتقة كوارتز.

الوظيفة الأساسية: تتصل بوتقة الكوارتز مباشرة بالسيليكون المنصهر. تعمل البوتقات عالية الجودة على تقليل إطلاق الأكسجين الزائد، مما يضمن الحفاظ على مستويات الشوائب في سبيكة السيليكون أحادية البلورية عند الحد الأدنى.

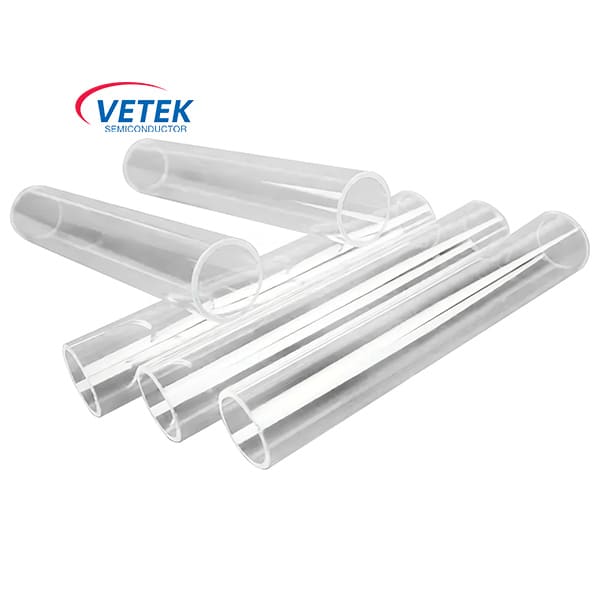

ب. العمليات الحرارية: قوارب الكوارتز وأنابيب الأفران

في عمليات الانتشار، والأكسدة، والتليين، يتم وضع الرقاقات على دفعات داخل حاملات الكوارتز لدخول فرن الانتشار.

الوظيفة الأساسية: إن قارب ويفر الكوارتز هو المسؤول عن حمل الرقاقات بدقة، في حين يوفر أنبوب فرن الكوارتز بيئة تفاعل نظيفة وخاضعة للتحكم في درجات الحرارة العالية.

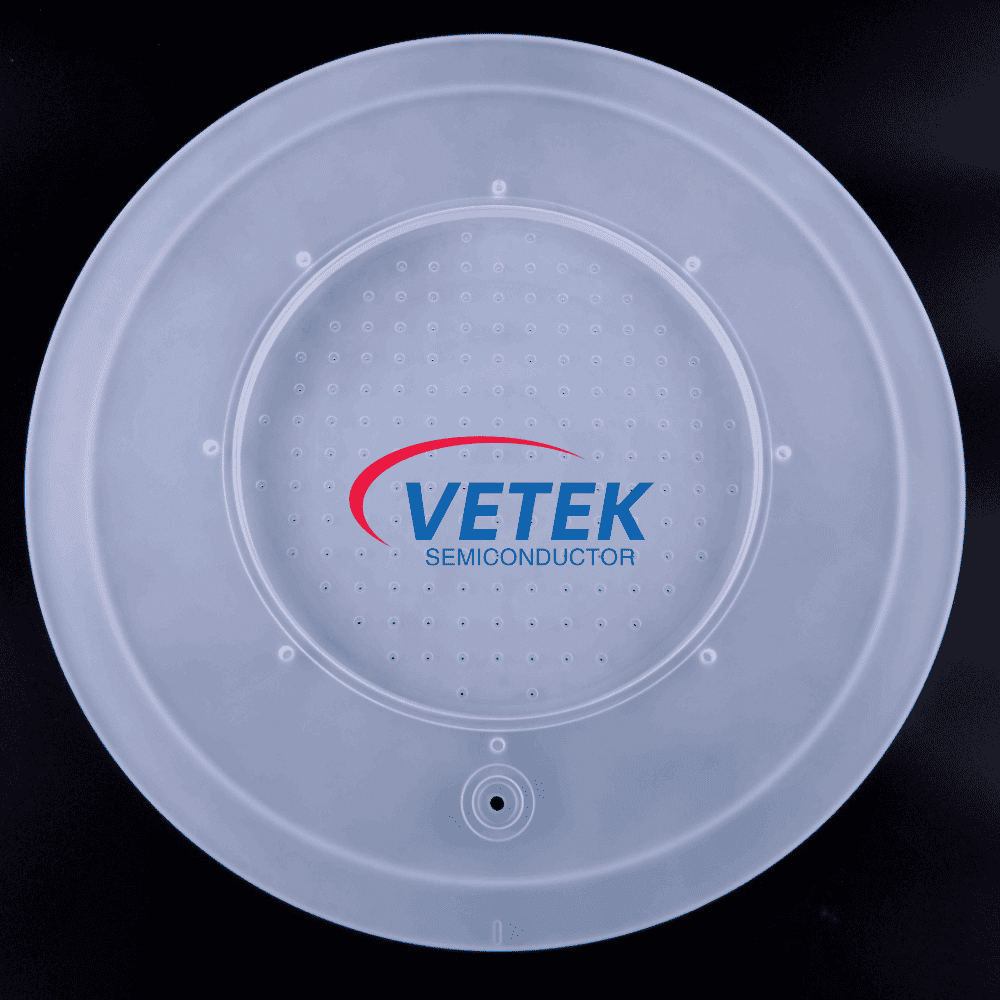

ج. ترسيب الأغشية الرقيقة: رؤوس الدش الكوارتز وأجزاء الغرفة

أثناء عمليات ترسيب البخار الكيميائي (CVD) وترسيب الطبقة الذرية (ALD)، يتم استخدام أجزاء الكوارتز لتوجيه وتوزيع غازات التفاعل.

الوظيفة الأساسية: يضمن رأس الدش الكوارتز رش الغاز بشكل موحد على سطح الرقاقة، وهو أمر بالغ الأهمية لتحسين توحيد الأغشية الرقيقة بمقياس النانومتر.

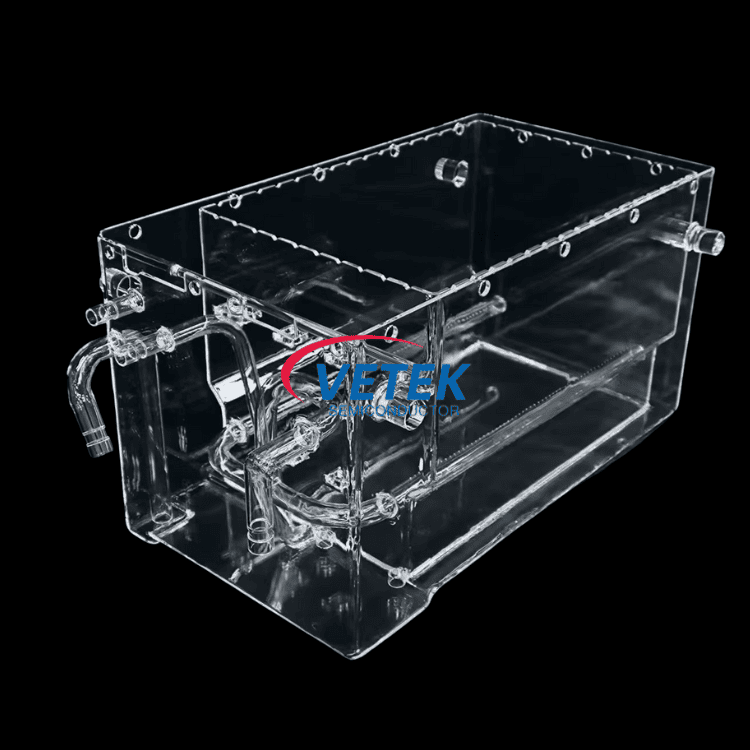

د. التنظيف الرطب: حمامات الكوارتز

أثناء مراحل التنظيف قبل وبعد الطباعة الحجرية الضوئية، يجب غمر الرقائق في الكواشف الكيميائية المختلفة.

الوظيفة الأساسية: حمامات الكوارتز مقاومة للتآكل الحمضي القوي ولا تنتج تلوثًا بالجسيمات، مما يجعلها معيارًا في عمليات التنظيف RCA.

3. تحليل السوق لمكونات الكوارتز أشباه الموصلات

وفقًا لأحدث بيانات الصناعة، يشهد سوق الكوارتز العالمي لأشباه الموصلات نموًا سريعًا:

4. اتجاهات الصناعة

تضع تكرارات عملية أشباه الموصلات متطلبات صارمة على نقاء المواد. بفضل تقنية 7 نانومتر وعمليات أكثر تقدمًا، تحل السيليكا المصهورة الاصطناعية بسرعة محل الكوارتز الطبيعي التقليدي في عمليات الحفر والطباعة الحجرية نظرًا لشوائبها المعدنية المنخفضة للغاية ومقاومتها الممتازة للبلازما. وفي الوقت نفسه، تنتقل الصناعة نحو الآلات الدقيقة المتكاملة. سوف يتمتع المصنعون الذين يتمتعون بقدرات CNC فائقة الدقة وتكامل المواد الخام عالية النقاء بمكانة عالية في المنافسة المستقبلية.

علاوة على ذلك، أصبحت المبادرات الخضراء وإعادة التدوير مسارات رئيسية للمصانع لتقليل التكاليف وزيادة الكفاءة. ومع زيادة وزن المعايير البيئية والاجتماعية والحوكمة في سلسلة توريد أشباه الموصلات، فإن التجديد الدقيق وإعادة التدوير لمكونات الكوارتز المتطورة سيصبح نموذجًا تجاريًا سائدًا. وهذا يساعد الشركات على خفض تكاليف الإنتاج وهو خيار ضروري لتحقيق أهداف حيادية الكربون العالمية. وفي هذه العملية، ستواجه شركات الكوارتز التي تتمتع بتقنيات تنظيف متقدمة وقدرات إصلاح معالجة اللهب فرصًا كبيرة في السوق.

باعتبارها موردًا رائدًا لمواد أشباه الموصلات، توفر شركة VeTek Semiconductor مجموعة كاملة من الحلول بدءًا من بوتقات الكوارتز وحتى قوارب الكوارتز الدقيقة. يتم استخدام منتجاتنا على نطاق واسع من قبل كبار مصنعي المعدات الأصلية ومصانع الرقائق العالمية، المخصصة لمساعدة العملاء على تحسين استقرار العملية والإنتاجية من خلال المواد المتفوقة والحرفية.
