الحل لعيب التغليف الكربوني في ركائز كربيد السيليكون

مع تحول الطاقة العالمي، وثورة الذكاء الاصطناعي، وموجة تقنيات المعلومات من الجيل الجديد، تقدم كربيد السيليكون (SiC) بسرعة من كونه "مادة محتملة" إلى "مادة تأسيسية استراتيجية" بسبب خصائصه الفيزيائية الاستثنائية. تتوسع تطبيقاتها بوتيرة غير مسبوقة، مما يضع متطلبات شديدة تقريبًا على جودة واتساق المواد الأساسية. وقد جعل هذا معالجة العيوب الخطيرة مثل "تغليف الكربون" أكثر إلحاحا وضرورة من أي وقت مضى.

التطبيقات الحدودية التي تقود ركائز SiC

1. النظام البيئي لأجهزة الذكاء الاصطناعي وحدود التصغير:

• لنأخذ نظارات الذكاء الاصطناعي كمثال

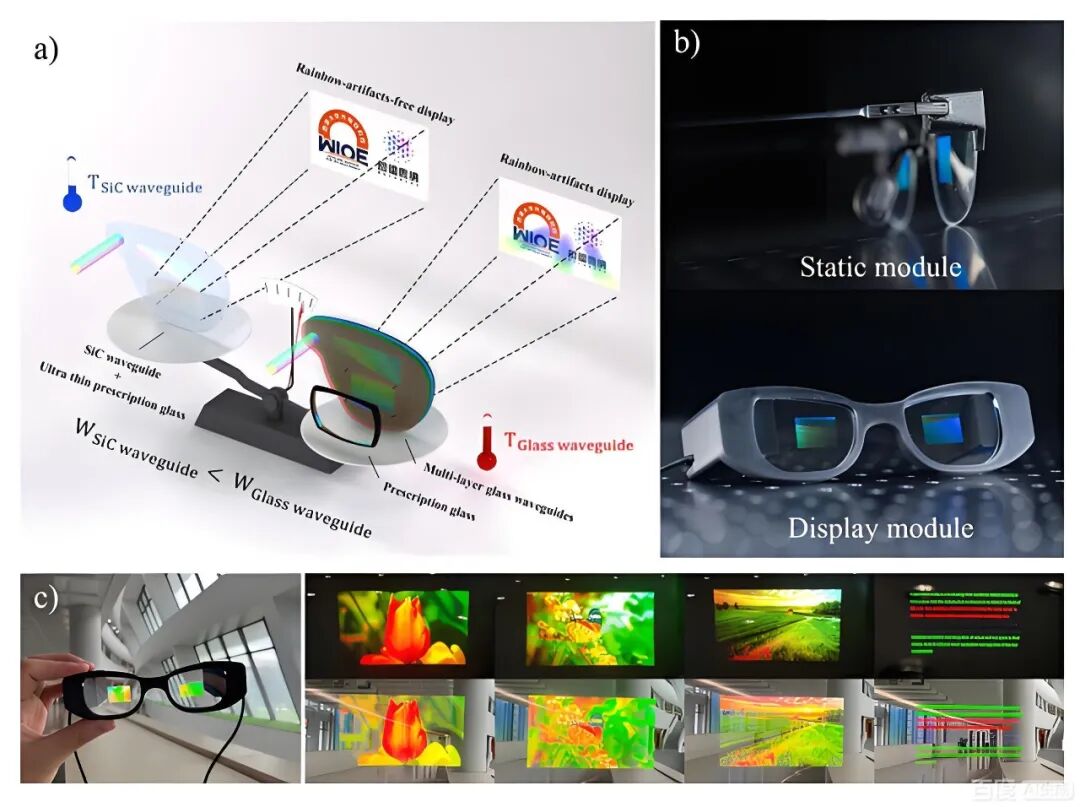

• مواد الدليل الموجي البصري لنظارات AR/VR.

يسعى الجيل القادم من نظارات الذكاء الاصطناعي (أجهزة AR/VR) إلى توفير إحساس لا مثيل له بالانغماس والتفاعل في الوقت الفعلي. وهذا يعني أن معالجاتها الأساسية الداخلية (مثل رقائق الاستدلال المخصصة للذكاء الاصطناعي) يجب أن تعالج كميات هائلة من البيانات وتتعامل مع تبديد كبير للحرارة ضمن مساحة مصغرة محدودة للغاية. تواجه الرقائق القائمة على السيليكون قيودًا مادية في هذا السيناريو.

تتطلب الأدلة الموجية الضوئية AR/VR مؤشر انكسار عالي لتقليل حجم الجهاز، ونقل واسع النطاق لدعم شاشات العرض بالألوان الكاملة، وموصلية حرارية عالية لإدارة تبديد الحرارة من مصادر الضوء عالية الطاقة، وصلابة وثبات عاليين لضمان المتانة. ويجب أن تكون متوافقة أيضًا مع تقنيات المعالجة الضوئية الدقيقة/ النانوية الناضجة للتصنيع على نطاق واسع.

دور SiC: تعد وحدات GaN-on-SiC RF/الطاقة المصنوعة من ركائز SiC هي المفتاح لحل هذا التناقض. ويمكنها تشغيل شاشات العرض المصغرة وأنظمة الاستشعار بكفاءة أعلى، ومع التوصيل الحراري أعلى بعدة مرات من السيليكون، تبديد الحرارة الهائلة التي تولدها الرقائق بسرعة، مما يضمن التشغيل المستقر في عامل الشكل النحيف.

يتمتع كربيد السيليكون أحادي البلورة (SiC) بمعامل انكسار يبلغ حوالي 2.6 في طيف الضوء المرئي، مع شفافية ممتازة، مما يجعله مناسبًا لتصميمات الدليل الموجي البصري عالي التكامل. استنادًا إلى خصائص معامل الانكسار العالية، يمكن لدليل موجي حيود SiC أحادي الطبقة أن يحقق نظريًا مجال رؤية (FOV) يبلغ حوالي 70 درجة ويقمع أنماط قوس قزح بشكل فعال. علاوة على ذلك، يتمتع SiC بموصلية حرارية عالية للغاية (حوالي 4.9 واط/سم · كلفن)، مما يسمح له بتبديد الحرارة بسرعة من المصادر البصرية والميكانيكية، مما يمنع تدهور الأداء البصري بسبب ارتفاع درجة الحرارة. بالإضافة إلى ذلك، تعمل صلابة SiC العالية ومقاومتها للتآكل على تعزيز الاستقرار الهيكلي والمتانة طويلة المدى لعدسات الدليل الموجي بشكل كبير. يمكن استخدام رقائق SiC للمعالجة الدقيقة/ النانوية (مثل النقش والطلاء)، مما يسهل تكامل الهياكل البصرية الدقيقة.

مخاطر "تغليف الكربون": إذا كانت ركيزة SiC تحتوي على عيب "تغليف الكربون"، فإنها تصبح "عازلًا حراريًا" موضعيًا و"نقطة خلل كهربائي". فهو لا يعيق تدفق الحرارة بشدة فحسب، مما يؤدي إلى ارتفاع درجة حرارة الشريحة المحلية وتدهور الأداء فحسب، بل قد يتسبب أيضًا في حدوث تفريغ صغير أو تيارات تسرب، مما قد يؤدي إلى حدوث حالات شاذة في العرض أو أخطاء في الحساب أو حتى فشل الأجهزة في نظارات الذكاء الاصطناعي في ظل ظروف الحمل العالي على المدى الطويل. ولذلك، فإن ركيزة SiC الخالية من العيوب هي الأساس المادي للحصول على أجهزة ذكاء اصطناعي موثوقة وعالية الأداء يمكن ارتداؤها.

مخاطر "تغليف الكربون": إذا كانت الركيزة SiC تحتوي على عيب "تغليف الكربون"، فسوف يقلل ذلك من انتقال الضوء المرئي عبر المادة، وقد يؤدي أيضًا إلى ارتفاع درجة حرارة الدليل الموجي الموضعي، وتدهور الأداء، وانخفاض أو خلل في سطوع الشاشة.

2. الثورة في التعبئة والتغليف الحاسوبي المتقدم:

• الطبقات الرئيسية في تقنية CoWoS من NVIDIA

في سباق قوة حوسبة الذكاء الاصطناعي الذي تقوده NVIDIA، أصبحت تقنيات التغليف المتقدمة مثل CoWoS (Chip-on-Wafer-on-Substrate) أساسية لدمج وحدات المعالجة المركزية (CPUs) ووحدات معالجة الرسومات (GPU) وذاكرة HBM، مما يتيح نموًا هائلاً في قوة الحوسبة. في نظام التكامل غير المتجانس المعقد هذا، يلعب المتدخل دورًا حاسمًا باعتباره العمود الفقري للتوصيلات البينية عالية السرعة والإدارة الحرارية.

دور SiC: بالمقارنة مع السيليكون والزجاج، يعتبر SiC المادة المثالية للجيل التالي من المتدخلين عالي الأداء نظرًا لموصليته الحرارية العالية للغاية، ومعامل التمدد الحراري الذي يتطابق بشكل أفضل مع الرقائق، وخصائص العزل الكهربائي الممتازة. يمكن لموسطات SiC تبديد الحرارة المركزة بكفاءة أكبر من مراكز الحوسبة المتعددة وضمان سلامة نقل الإشارات عالي السرعة.

مخاطر "تغليف الكربون": تحت الوصلات البينية على مستوى النانومتر، يكون عيب "تغليف الكربون" على مستوى الميكرون بمثابة "قنبلة موقوتة". يمكن أن يشوه المجالات الحرارية والإجهادية المحلية، مما يؤدي إلى التعب الميكانيكي الحراري والتشقق في الطبقات المعدنية المترابطة، مما يتسبب في تأخير الإشارة أو الحديث المتبادل أو الفشل الكامل. في بطاقات تسريع الذكاء الاصطناعي التي تبلغ قيمتها مئات الآلاف من الرنمينبي، فإن فشل النظام الناجم عن عيوب مادية أساسية أمر غير مقبول. يعد ضمان النقاء المطلق والكمال الهيكلي لمتدخل SiC هو حجر الزاوية في الحفاظ على موثوقية نظام الحوسبة المعقد بأكمله.

الخلاصة: الانتقال من "مقبول" إلى "كامل وخالي من العيوب". في الماضي، كان كربيد السيليكون يستخدم بشكل رئيسي في المجالات الصناعية والسيارات، حيث كان هناك بعض التسامح مع العيوب. ومع ذلك، عندما يتعلق الأمر بعالم التصغير لنظارات الذكاء الاصطناعي والأنظمة ذات القيمة العالية والمعقدة للغاية مثل CoWoS من NVIDIA، فقد انخفض التسامح مع عيوب المواد إلى الصفر. يهدد كل عيب في "تغليف الكربون" بشكل مباشر حدود الأداء والموثوقية والنجاح التجاري للمنتج النهائي. ولذلك، فإن التغلب على عيوب الركيزة مثل "تغليف الكربون" لم يعد مجرد مسألة أكاديمية أو تحسين عملية، بل معركة مادية حاسمة تدعم الجيل القادم من الذكاء الاصطناعي، والحوسبة المتقدمة، وثورة الإلكترونيات الاستهلاكية.

من أين يأتي غلاف الكربون

روست وآخرون. اقترح "نموذج التركيز"، مما يشير إلى أن التغيرات في نسبة المواد في الطور الغازي هي السبب الرئيسي لتغليف الكربون. لي وآخرون. وجدت أن غرافيت البذور يمكن أن يحفز تغليف الكربون قبل بدء النمو. بسبب هروب الغلاف الجوي الغني بالسيليكون من البوتقة والتفاعل النشط بين الغلاف الجوي للسيليكون وبوتقة الجرافيت وعناصر الجرافيت الأخرى، فإن جراف مصدر كربيد السيليكون أمر لا مفر منه. لذلك، قد يكون الضغط الجزئي المنخفض نسبياً لـ Si في غرفة النمو هو السبب الرئيسي لتغليف الكربون. ومع ذلك، أروف وآخرون. جادل بأن تغليف الكربون لا يحدث بسبب نقص السيليكون. وبالتالي، فإن التآكل القوي لعناصر الجرافيت بسبب السيليكون الزائد قد يكون السبب الرئيسي لشوائب الكربون. تُظهر الأدلة التجريبية المباشرة في هذا البحث أن جزيئات الكربون الدقيقة الموجودة على سطح المصدر يمكن دفعها إلى مقدمة النمو لبلورات كربيد السيليكون المفردة، مما يشكل تغليفات كربونية. تشير هذه النتيجة إلى أن توليد جزيئات الكربون الدقيقة في غرفة النمو هو السبب الرئيسي لتغليف الكربون. إن ظهور تغليف الكربون في بلورات كربيد السيليكون المفردة لا يرجع إلى الضغط الجزئي المنخفض لـ Si في غرفة النمو، بل يرجع إلى تكوين جزيئات الكربون ضعيفة الارتباط بسبب جرافيت مصدر كربيد السيليكون وتآكل عناصر الجرافيت.

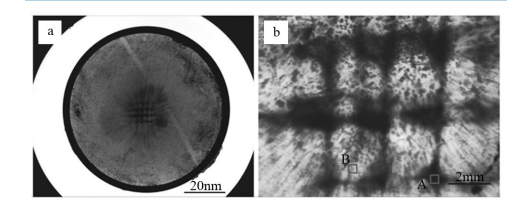

يبدو أن توزيع الشوائب يشبه إلى حد كبير نمط ألواح الجرافيت على سطح المصدر. المناطق الخالية من الشوائب في الرقاقات البلورية المفردة دائرية، ويبلغ قطرها حوالي 3 مم، وهو ما يتوافق تمامًا مع قطر الثقوب الدائرية المثقبة. يشير هذا إلى أن تغليف الكربون ينشأ من منطقة المواد الخام، مما يعني أن تحويل المواد الخام إلى الجرافيت يسبب خلل تغليف الكربون.

يتطلب نمو بلورات كربيد السيليكون عادة 100-150 ساعة. مع تقدم النمو، يصبح جرافيتي المواد الخام أكثر شدة. في ظل الطلب على البلورات السميكة المتنامية، تصبح معالجة رسوم المواد الخام قضية رئيسية.

حل التفاف الكربون

1. نظرية تسامي المواد الخام في PVT

• نسبة مساحة السطح إلى الحجم: في الأنظمة الكيميائية، يكون معدل الزيادة في مساحة سطح المادة أبطأ بكثير من معدل الزيادة في حجمها. لذلك، كلما زاد حجم الجسيمات، قلت مساحة السطح إلى نسبة الحجم (مساحة السطح / الحجم).
• يحدث التبخر على السطح: فقط الذرات أو الجزيئات الموجودة على سطح الجسيم هي التي لديها الفرصة للهروب إلى الطور الغازي. ولذلك، فإن معدل التبخر وكميته الإجمالية يرتبطان ارتباطًا مباشرًا بمساحة السطح التي يتعرض لها الجسيم.
• خصائص التبخر للجسيمات الكبيرة: مساحة سطح أصغر / نسبة الحجم. عدد أقل من الجزيئات/الذرات السطحية، مما يعني عددًا أقل من المواقع السطحية المتاحة للتبخر. (جسيم كبير مقابل جسيمات صغيرة متعددة) معدل تبخر أبطأ: يهرب عدد أقل من الجزيئات/الذرات من سطح الجسيم لكل وحدة زمنية. تبخر أكثر انتظامًا (تباين أقل في الأنواع): نظرًا للسطح الصغير نسبيًا، يتطلب انتشار المواد الداخلية إلى السطح مسارًا أطول ووقتًا أطول. يحدث التبخر بشكل رئيسي في الطبقة الخارجية.
• المواد الخام للجسيمات الصغيرة (مساحة السطح الكبيرة إلى نسبة الحجم): "غير محترقة" (يتغير التبخر/التسامي بشكل كبير): تتعرض الجسيمات الصغيرة بالكامل تقريبًا لدرجات حرارة عالية، مما يتسبب في "التغويز" السريع: فهي تتسامى بسرعة كبيرة، وفي المرحلة الأولية، تطلق بشكل أساسي المكونات الأكثر سهولة في التسامي (عادةً غازات غنية بالسيليكون). وسرعان ما يصبح سطح الجسيمات الصغيرة غنيًا بالكربون (حيث يصعب نسبيًا تسامي الكربون). يؤدي هذا إلى اختلاف كبير في تكوين الغاز المتسامي قبل وبعد - يبدأ الغاز غنيًا بالسيليكون ثم يصبح لاحقًا غنيًا بالكربون.

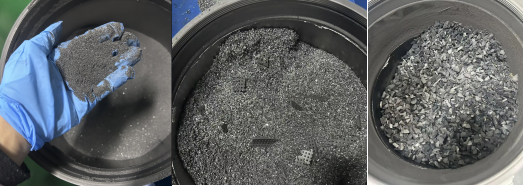

• اكتمل النمو بمادة خام 0.5 مم
• اكتمل النمو باستخدام مادة خام ذاتية الانتشار بمقدار 1-2 مم
• اكتمل النمو باستخدام مادة خام CVD مقاس 4-10 مم

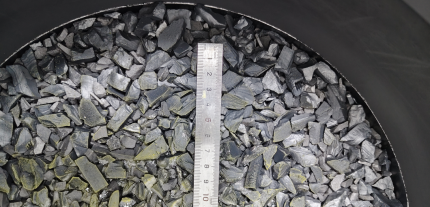

كما هو موضح في الرسم البياني أعلاه، تساعد زيادة حجم جسيمات المادة الخام على قمع التطاير التفضيلي لمكون Si في المادة الخام، مما يجعل تكوين مرحلة الغاز أثناء عملية النمو بأكملها أكثر استقرارًا ومعالجة مشكلة الجرافيت للمواد الخام. من المتوقع أن تحل مواد الأمراض القلبية الوعائية ذات الجسيمات الكبيرة، وخاصة المواد الخام التي يزيد حجمها عن 8 مم، مشكلة الجرافيت بشكل كامل، وبالتالي القضاء على عيب تغليف الكربون في الركيزة.

الاستنتاج والتوقعات

توفر المادة الخام SiC ذات الجسيمات الكبيرة وعالية النقاء والمتكافئة التي تم تصنيعها بواسطة طريقة CVD، مع مساحة سطحها المنخفضة المتأصلة إلى نسبة الحجم، مصدر تسامي مستقر للغاية ويمكن التحكم فيه لنمو بلورة SiC الفردية باستخدام طريقة PVT. وهذا ليس مجرد تغيير في شكل المادة الخام ولكنه أيضًا يعيد تشكيل البيئة الديناميكية الحرارية والحركية بشكل أساسي ويحسنها لطريقة PVT.

مزايا التطبيق تترجم مباشرة إلى:

• جودة بلورة مفردة أعلى: إنشاء أساس مادي لإنتاج ركائز منخفضة العيوب مناسبة للأجهزة ذات الجهد العالي والطاقة العالية مثل MOSFETs وIGBTs.
• اقتصاد أفضل للعمليات: تحسين استقرار معدل النمو، واستخدام المواد الخام، وإنتاجية العملية، مما يساعد على تقليل سعر الركيزة المكلفة من SiC وتعزيز اعتماد التطبيقات النهائية على نطاق واسع.
• حجم بلوري أكبر: تعتبر ظروف العملية المستقرة أكثر ملاءمة لتصنيع بلورات مفردة من SiC مقاس 8 بوصات وأكبر.
