ما هو قارب رقاقة السيراميك SiC؟ المواصفات والمواد والتطبيقات

في عمليات أشباه الموصلات ذات درجة الحرارة العالية، يعتمد التعامل مع الرقائق ودعمها ومعالجتها الحرارية على مكون داعم خاص - قارب الرقاقة. مع ارتفاع درجات حرارة العملية وزيادة متطلبات النظافة والتحكم في الجسيمات، تكشف قوارب رقاقة الكوارتز التقليدية تدريجيًا عن مشكلات مثل عمر الخدمة القصير، ومعدلات التشوه العالية، وضعف مقاومة التآكل.قوارب رقاقة السيراميك من كربيد السيليكون (SiC).ظهرت في هذا السياق وأصبحت الناقل الرئيسي في معدات المعالجة الحرارية المتطورة.

كربيد السيليكون (SiC) عبارة عن مادة خزفية هندسية تجمع بين الصلابة العالية والتوصيل الحراري العالي والثبات الكيميائي الممتاز.سيراميك سيك، التي تم تشكيلها من خلال التلبيد بدرجة حرارة عالية، لا تظهر فقط مقاومة فائقة للصدمات الحرارية ولكنها تحافظ أيضًا على هيكل وحجم ثابتين في البيئات المؤكسدة والتآكل. ونتيجة لذلك، عند تصنيعها على شكل قارب من الرقاقات، يمكنها دعم العمليات ذات درجات الحرارة العالية بشكل موثوق مثل الانتشار والتليين والأكسدة، مما يجعلها مناسبة بشكل خاص للعمليات الحرارية التي تعمل عند درجات حرارة أعلى من 1100 درجة مئوية.

1. ما هو قارب الويفر الخزفي SiC؟

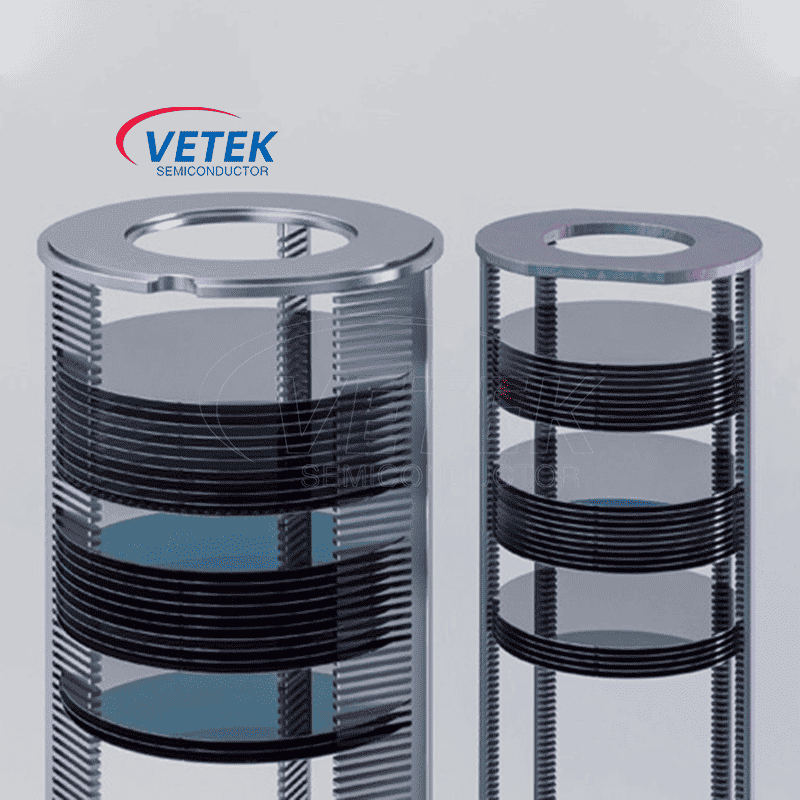

عادة ما يتم تصميم هيكل قوارب الرقاقات بتكوين شبكة متوازية متعددة الطبقات، قادرة على استيعاب العشرات أو حتى المئات من الرقاقات في وقت واحد. إن مزايا سيراميك SiC في التحكم في معاملات التمدد الحراري تجعلها أقل عرضة للتشوه الحراري أو التكسير الدقيق أثناء عمليات الانحدار والانحدار ذات درجات الحرارة العالية. بالإضافة إلى ذلك، يمكن التحكم بشكل صارم في محتوى الشوائب المعدنية، مما يقلل بشكل كبير من مخاطر التلوث في درجات الحرارة العالية. وهذا يجعلها مناسبة للغاية للعمليات شديدة الحساسية للنظافة، مثل تصنيع أجهزة الطاقة، وSiC MOSFETs، وMEMS، وغيرها من المنتجات.

2. الكوارتز مقابل SiC مقابل قوارب رقاقة الجرافيت: مقارنة المواد

بالمقارنة مع قوارب رقاقة الكوارتز التقليدية، فإن قوارب رقاقة السيراميك المصنوعة من كربيد السيليكون تتمتع عادةً بعمر خدمة أطول بمقدار 3-5 مرات في ظل درجات الحرارة العالية وظروف ركوب الدراجات الحرارية المتكررة. تسمح صلابتها العالية ومقاومتها للتشوه بمحاذاة الرقاقة بشكل أكثر استقرارًا، مما يساعد على تحسين الإنتاجية. والأهم من ذلك، أن مواد SiC تحافظ على الحد الأدنى من التغييرات في الأبعاد أثناء دورات التسخين والتبريد المتكررة، مما يقلل من تقطيع حافة الرقاقة أو تساقط الجسيمات الناتج عن تشوه قارب الرقاقة.

3. أنواع مواد قوارب رقاقة كربيد السيليكون

لا يتم تصنيع جميع قوارب رقاقة SiC من نفس درجة السيراميك. تنتج طرق التصنيع المختلفة هياكل مجهرية وخصائص أداء متميزة.

3.1 كربيد السيليكون المعاد بلورته (RSiC)

يتم استخدام SiC المعاد بلورته في مكونات السيراميك ذات درجة الحرارة العالية. اعتمادًا على الدرجة، قد تظهر مسامية مفتوحة كبيرة، والتي يجب أخذها في الاعتبار عند تقييم التلوث والتنظيف وتوافق العملية.

3.2 كربيد السيليكون الملبد (SSiC)

يمكن أن يوفر SiC الملبد بدون ضغط بنية سيراميكية كثيفة ذات صلابة عالية وقوة ميكانيكية وأداء حراري جيد. تعتمد الخصائص الفعلية على التركيبة وعملية التلبيد ودرجة المادة.

3.3 كربيد السيليكون المرتبط بالتفاعل (RBSiC / SiSiC)

يحتوي SiC المرتبط بالتفاعل بشكل عام على مرحلة السيليكون المتبقية. يمكن أن يؤثر ذلك على الحد الأقصى لدرجة حرارة الخدمة والتوافق الكيميائي، لذلك لا ينبغي افتراض أن حدود التشغيل الخاصة بها مماثلة لتلك الخاصة بـ RSiC أو SSiC.

3.4 حاملات رقائق الجرافيت المطلية بـ SiC

إن حامل رقاقة الجرافيت المطلي بـ SiC هو بناء مختلف عن قارب رقاقة السيراميك المتجانس من SiC.

إنها تستخدم ركيزة من الجرافيت محمية بطبقة من SiC المودعة. قد توفر مثل هذه التصاميم مزايا في بيئات معالجة حرارية محددة، ولكن يجب تقييم سلامة الطلاء والحواف المكشوفة والتلوث المحتمل.

4. النظرة المستقبلية

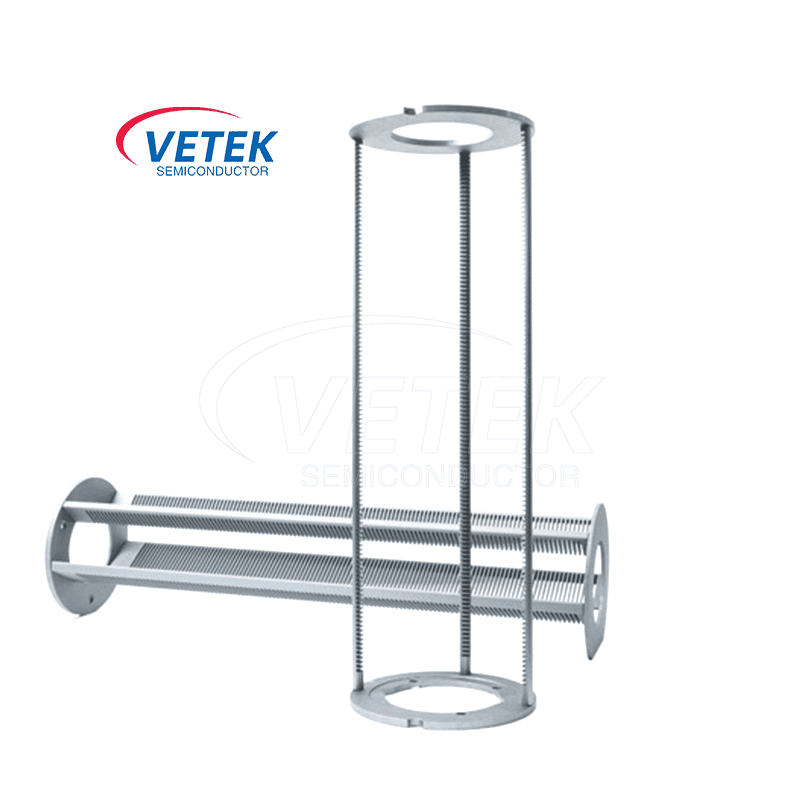

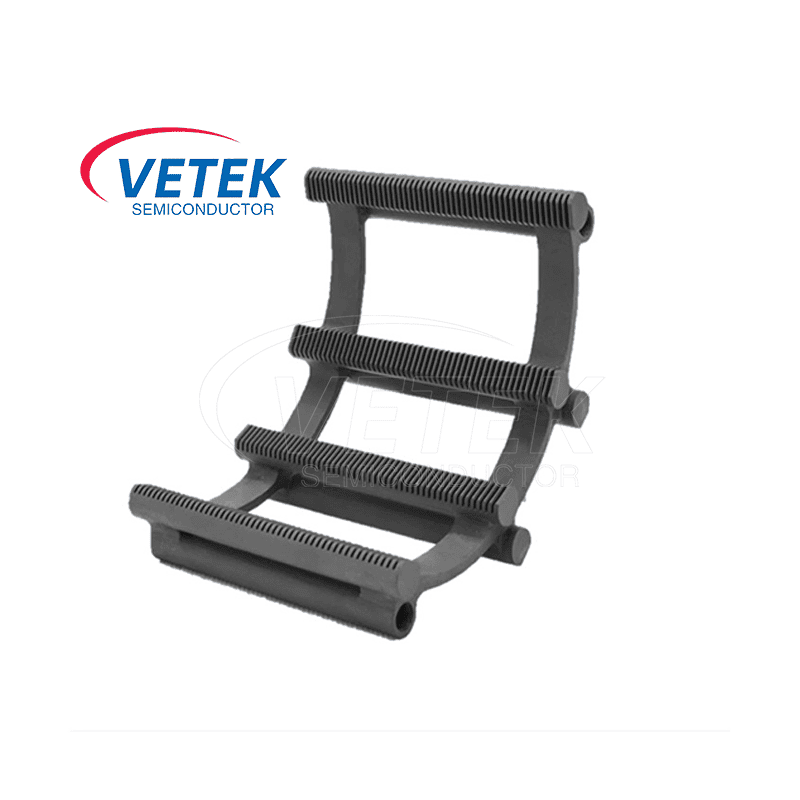

في التطبيقات الصناعية، أصبحت قوارب الرقائق الخزفية المصنوعة من كربيد السيليكون تدريجيًا الخيار المفضل لمصنعي المعدات المتطورة في عمليات المعالجة الحرارية، بدءًا من أجهزة السيليكون التقليدية وحتى مواد أشباه الموصلات من الجيل الثالث. إنها ليست مناسبة فقط لمختلف معدات المعالجة الحرارية، مثل أفران الأنابيب الرأسية وأفران الأكسدة الأفقية، ولكن أداءها المستقر في البيئات ذات درجة الحرارة العالية والتآكل الشديد يوفر أيضًا ضمانات أقوى لاتساق العملية وقدرة المعدات.

يمثل الانتشار التدريجي لقوارب الرقاقة الخزفية المصنوعة من كربيد السيليكون تسارعًا في اختراق المواد الخزفية المتقدمة لمكونات الدعم الأساسية لمعدات أشباه الموصلات. بالمقارنة مع مواد الكوارتز التقليدية، فإن مزاياها في ثبات درجات الحرارة العالية، والصلابة الهيكلية، ومقاومة التعب الحراري توفر أساسًا ماديًا موثوقًا للتطور المستمر لدرجات الحرارة المرتفعة ونوافذ العمليات الأكثر صرامة. حاليًا، تُستخدم قوارب الرقاقة الخزفية المصنوعة من كربيد السيليكون مقاس 6 بوصات و8 بوصات على نطاق واسع في عمليات المعالجة الحرارية للإنتاج الضخم لأجهزة الطاقة في صناعة أشباه الموصلات.

يتم إدخال المواصفات مقاس 12 بوصة تدريجيًا في العمليات المتطورة وخطوط الإنتاج المتقدمة، لتصبح اتجاهًا مهمًا للمرحلة التالية من التعاون في مجال المعدات والمواد. وفي الوقت نفسه، تستمر قوارب الويفر مقاس 2-4 بوصة في لعب دور في منصات البحث وسيناريوهات العمليات المحددة، مثل معالجة الركيزة بتقنية LED والتحقق من العمليات. ستظهر قوارب الرقاقة الخزفية المصنوعة من كربيد السيليكون مزايا أكبر في الاستقرار والتحكم في الحجم وقدرة الرقاقة، مما يدفع التطور المستمر لتكنولوجيا المواد الخزفية ذات الصلة.

الأسئلة الشائعة

1. ما هي الوظيفة الرئيسية لقارب الويفر؟

يحمل قارب الويفر رقائق أشباه الموصلات في مواضع متباعدة بدقة أثناء معالجة الفرن. وتتمثل وظائفها الرئيسية في الدعم الميكانيكي ومحاذاة الرقاقة والتوافق مع بيئة العمليات الحرارية والكيميائية.

2. ما هو الفرق بين قارب رقاقة SiC وقارب رقاقة الكوارتز؟

توفر قوارب الرقاقة الخزفية SiC عمومًا موصلية حرارية أعلى وقدرة ميكانيكية أكبر على درجات الحرارة العالية للدرجات المناسبة. تتميز قوارب رقاقة الكوارتز بتمدد حراري أقل بكثير وتستخدم على نطاق واسع في عمليات أفران أشباه الموصلات النظيفة. تعتمد المادة المفضلة على ظروف التشغيل.

3. ما هي درجة الحرارة التي يمكن أن يتحملها قارب رقاقة السيراميك SiC؟

لا يوجد حد واحد لدرجة الحرارة لجميع قوارب الويفر الخزفية المصنوعة من كربيد السيليكون. تعتمد درجة حرارة التشغيل القصوى على درجة SiC، وأجواء الفرن، والحمل الميكانيكي، ومدة التعرض، والتدوير الحراري. يجب أن يكون المكون النهائي مؤهلاً لظروف العملية المقصودة.

4. هل قوارب الويفر المصنوعة من كربيد السيليكون مناسبة للانتشار والأكسدة؟

نعم، يمكن استخدام قوارب الويفر الخزفية المختارة والمؤهلة بشكل مناسب في تطبيقات الانتشار والأكسدة. يجب التحقق من كيمياء المواد ونظافة السطح والتصميم الميكانيكي والتوافق مع غازات المعالجة.

5. هل يمكن تخصيص قوارب رقاقة السيراميك SiC؟

يمكن تصميم قوارب الويفر لتكوينات مختلفة للأفران، وأبعاد الرقاقات، وعدد الفتحات، والملاعب، وهندسة الدعم، مع مراعاة جدوى التصنيع والتحقق من صحة التصميم.

6. ما هو الفرق بين قوارب الويفر المصنوعة من الجرافيت والمطلية بـ SiC الصلبة؟

تستخدم قوارب الرقاقة الخزفية الصلبة من SiC جسمًا من السيراميك، في حين تستخدم حاملات الجرافيت المطلية بـ SiC ركيزة من الجرافيت مع طبقة واقية من SiC. تختلف استجابتها الحرارية وآليات الفشل ومخاطر التلوث وحدود الخدمة.

7. ما الذي يسبب توليد الجسيمات في قوارب الويفر؟

تشمل الأسباب المحتملة التآكل الميكانيكي، وهندسة ملامسة الرقاقة غير المناسبة، وتراكم الأغشية المترسبة، والضرر الحراري، والعيوب السطحية، والتلوث أثناء المناولة أو التنظيف. يجب أن يأخذ تحليل السبب الجذري في الاعتبار المادة الحاملة وعملية الفرن الفعلية.
