لماذا يتم طلاء الجرافيت بكربيد السيليكون من أجل تنضيد أشباه الموصلات؟

في حالة أشباه الموصلات، نادرًا ما يتم اختيار الجرافيت لأنه ببساطة يمكنه تحمل درجات الحرارة العالية. تكمن قيمته الحقيقية في الجمع بين قابلية التصنيع والاستجابة الحرارية والسلوك الكهربائي والقدرة على تشكيل مكونات مفاعل معقدة مثل مستقبلات البراميل ومستقبلات الفطائر وحاملات الرقاقة المفردة وحاملات MOCVD. ومع ذلك، فإن نفس سطح الجرافيت الذي يوفر هذه المزايا ليس مناسبًا دائمًا للتعرض المباشر والمتكرر للبيئة الفوقية. هذا هو السبب في أن العديد من مكونات الجرافيت المهمة محمية بكثافةطلاء كربيد السيليكون المترسب بالبخار الكيميائي، مما يخلق ما يوصف عادة بأنهالجرافيت المطلي بـ SiC.

المفهوم الهندسي بسيط ولكنه مهم: يوفر جسم الجرافيت المنصة الهيكلية والحرارية، بينما تصبح طبقة CVD SiC هي السطح المواجه للعملية. ولذلك يجب اعتبار المكون الناتج بمثابة نظام مادة متكامل وليس جرافيت مع طبقة واقية اختيارية.

لماذا يظل الجرافيت مهمًا في المفاعلات الفوقية

يقوم المستقبِل النفوقي بعمل أكثر بكثير من مجرد حمل الرقاقة. فهو يحدد الموقع الميكانيكي للرقاقة، ويشارك في نقل الحرارة، ويتفاعل، اعتمادًا على تصميم المفاعل، مع الدوران والتسخين التعريفي وتدفق الغاز. يمكن للتغيرات الصغيرة في عمق الجيب أو التسطيح أو المظهر الجانبي للسطح أو السلوك الحراري أن تغير بيئة الرقاقة المحلية وتؤثر في النهاية على التوحيد الفوقي.

يفسر هذا المطلب استمرار استخدام الجرافيت الناعم والحبيبات المتوازنة. يمكن تشكيل الجرافيت بدقة إلى أشكال هندسية قد يكون تصنيعها من العديد من المواد الخزفية الكثيفة أكثر صعوبة أو تكلفة. كما أنه يوفر خصائص حرارية وكهربائية متوافقة مع العديد من مفاهيم المفاعلات ذات الجدار الساخن والمفاعلات المسخنة بالحث.

للسيليكون التجاري وكربيد الفوقية، يحدد SGL Carbon الجرافيت المتوازن عالي القوة باعتباره المادة الأساسية للمستقبلات المطلية ويلاحظ أن جودة مادة المستقبل لها تأثير مباشر على جودة الطبقة الفوقي. ولذلك يتم التعامل مع التفاوتات الضيقة للأبعاد والطلاء المتجانس والنقاء كمتطلبات متصلة بدلاً من كونها مواصفات مستقلة.

تكمن الصعوبة في أن المادة المناسبة لبناء الجسم الحراري ليست بالضرورة السطح الأمثل للتلامس مع جو العملية. هذا التمييز هو السبب الأساسي لتطبيق كربيد السيليكون.

لماذا لا يعد الجرافيت العاري سطحًا مثاليًا لمواجهة العملية

A مكون الجرافيت العارييعمل في بيئة تحتوي على درجات حرارة عالية وغازات تفاعلية وتسخين وتبريد متكررين. وفي ظل هذه الظروف، يمكن أن يصبح السطح تدريجيًا جزءًا من كيمياء المفاعل.

في حالة كربيد السيليكون، تكون هذه المشكلة واضحة بشكل خاص. يصف العمل المنشور حول SiC CVD المعتمد على الكلوريدات مستقبلات الجرافيت المطلية بـ SiC خصيصًا لمنع إطلاق الشوائب والهيدروكربونات الإضافية من الجرافيت الساخن أثناء النمو. ويشير العمل نفسه إلى أن تدهور طلاء SiC في النقاط الساخنة يمكن أن يؤثر على إمكانية التكاثر من التشغيل إلى التشغيل، مما يوضح أن حالة السطح القابل للحساسية يمكن أن تصبح جزءًا من العملية نفسها.

وبالتالي فإن الخطر أوسع من مجرد الأكسدة البسيطة. قد يؤدي التعرض المباشر إلى هجوم كيميائي، أو خشونة السطح التدريجي، أو تحرير الجزيئات، أو التعرض لشوائب ضئيلة أو تفاعلات غير مرغوب فيها بين الجرافيت وغاز المعالجة. يمكن أن تقدم دورات التنظيف آلية إجهاد أخرى لأن نفس المكون يجب أن ينجو بشكل متكرر من كيمياء الترسيب وكيمياء تنظيف الغرفة.

بالنسبة لإنتاج أشباه الموصلات، يؤدي ذلك إلى إنشاء حلقة ردود فعل غير مرغوب فيها. يؤدي تدهور السطح إلى تغيير حالة المستقبِل؛ يمكن للمستقبل المتغير تعديل الحدود الكيميائية والحرارية المحلية حول الرقاقة؛ ويمكن للحدود المتغيرة أن تقلل من تكرار العملية.

وبالتالي فإن الغرض من طلاء الجرافيت ليس مجرد جعل الجزء "أكثر مقاومة للتآكل". هو الحفاظ علىالحدود التي تواجه العملية أكثر استقرارا مع مرور الوقت.

CVD SiC كواجهة وظيفية بين الجرافيت والعملية

يخلق طلاء CVD SiC سطحًا كثيفًا من كربيد السيليكون فوق جسم الجرافيت المُشكل آليًا. عادة ما يتم ترسيب طلاءات SiC التجارية عن طريق ترسيب البخار الكيميائي عند درجات حرارة أعلى من 1200 درجة مئوية تقريبًا. يُبلغ SGL Carbon عن درجات حرارة ترسب نموذجية تتراوح بين 1200 و1300 درجة مئوية ويؤكد على وجه التحديد أن سلوك التمدد الحراري لركيزة الجرافيت يجب أن يتطابق مع الطلاء لتقليل الضغط الحراري.

وبمجرد ترسيبها، تعمل طبقة SiC كواجهة وظيفية بين الجرافيت والغلاف الجوي للمفاعل. تقلل مقاومتها الكيميائية من الهجوم المباشر على الكربون الأساسي. كثافته تحد من التعرض المباشر للجرافيت لبيئة العملية. يوفر نقاؤه العالي سطحًا أكثر تحكمًا بالقرب من الرقاقة، وتساعد سلامته الميكانيكية على تقليل توليد الجسيمات المرتبطة بالتآكل.

تعتمد هذه المزايا على بقاء الطلاء سليمًا. قد يؤدي الطلاء ذو ​​السماكة الضعيفة أو الثقوب المحلية أو الإجهاد المتبقي أو الالتصاق الضعيف إلى التشقق أو التفتيت في النهاية. وعندما يحدث ذلك، ينكشف الجرافيت مرة أخرى وتفقد وظيفة الحماية محليًا.

ولهذا السبب، فإن سمك الطلاء وحده ليس مقياسًا ذا معنى للجودة. المعلمات الهندسية الأكثر فائدة هي مزيج منالنقاء والكثافة وخشونة السطح وتوحيد السماكة والبنية المجهرية وتوافق الركيزة وسلامة الواجهة.

تتبع شركة Mersen نفس نهج نظام المواد في توجيهات معدات أشباه الموصلات الخاصة بها. وهو يصف الجرافيت فائق النقاء المطلي بـ SiC من أجل التنضيد وMOCVD ويسلط الضوء بشكل خاص على توافق CTE بين الجرافيت وكربيد السيليكون كشرط لسلامة الطلاء على المدى الطويل.

من الناحية العملية، فإن المكون المثالي ليس هو المكون الذي يحتوي على طبقة SiC الأكثر سمكًا. إنها الطريقة التي تكون فيها درجة الجرافيت وهندسة الطلاء وتفاوتات التشغيل وظروف التشغيل متوافقة بشكل جيد بما يكفي لتظل مستقرة خلال دورات المعالجة المتكررة.

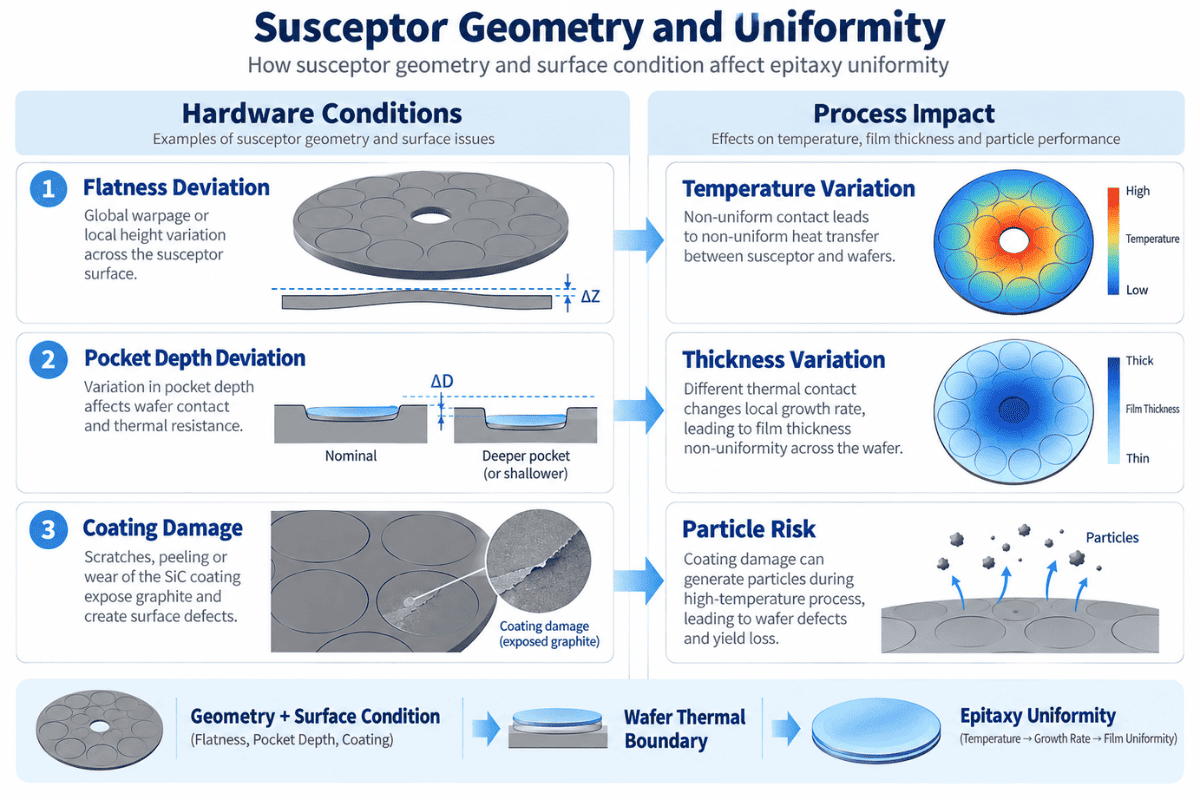

كيف تؤثر الهندسة القابلة للتسطيح والتسطيح على توحيد درجة حرارة الرقاقة؟

تصبح قيمة المستشعر المطلي بـ SiC أكثر وضوحًا عندما يتم النظر إلى المكون كجزء من المجال الحراري وليس مجرد مادة مستهلكة.

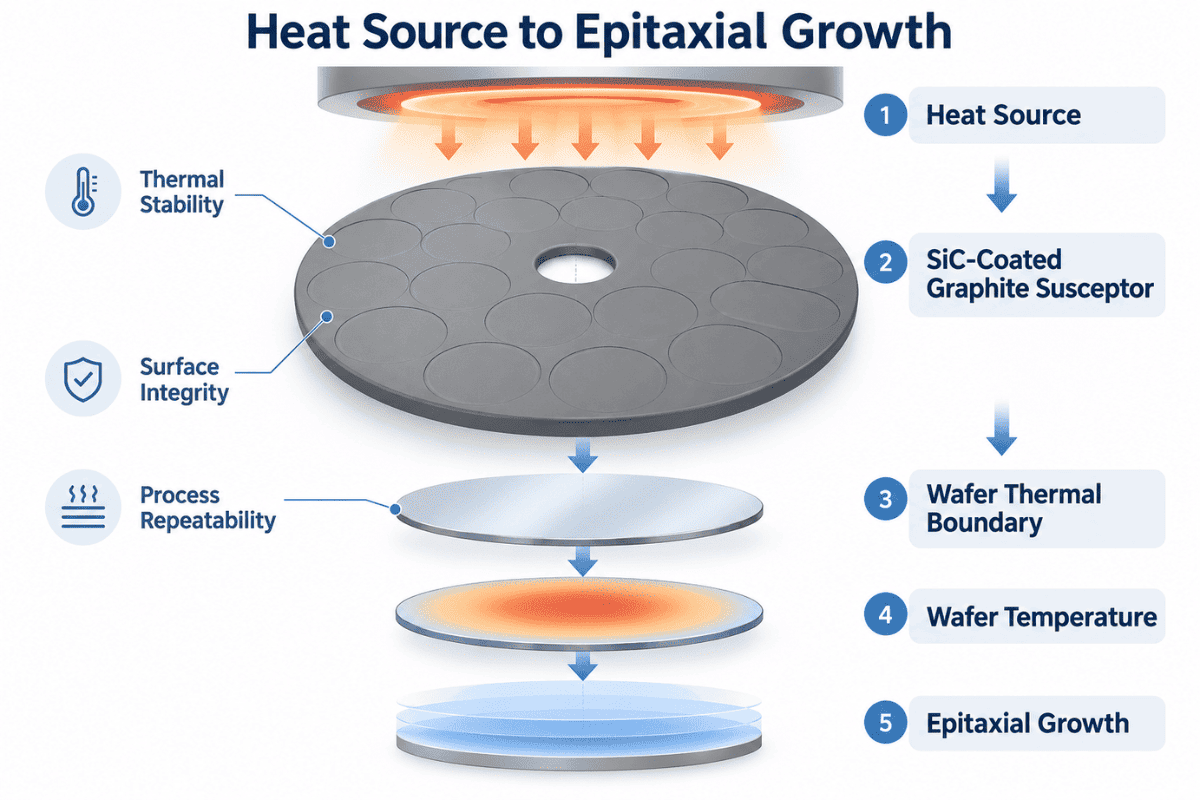

يمكن تمثيل مسار الطاقة في النظام النفوقي المبسط على النحو التالي:

مصدر الحرارة ← مستقبل الجرافيت المطلي بـ SiC ← الحدود الحرارية للرقاقة ← درجة حرارة الرقاقة ← النمو الفوقي

كل واجهة مهمة. إذا أصبح المستقبِل مشوهًا، أو إذا تغيرت أبعاد الجيوب، أو إذا تراكمت الرواسب بشكل غير متساو، أو إذا فشل الطلاء محليًا، فقد تتغير الظروف التي تمر بها الرقاقة حتى عندما تظل وصفة المفاعل الاسمية دون تغيير.

هذا هو السبب في أن التصنيع الدقيق وجودة الطلاء مرتبطان ارتباطًا وثيقًا. يركز SGL Carbon على المظهر الجانبي للجيب، والتسطيح، والانتهاء من السطح، والنقاء وطلاء SiC المتجانس لمستقبلات السيليكون الفوقي ويربط أيضًا خصائص المستقبِل بجودة الطبقة الفوقية.

توجد علاقة مماثلة في MOCVD. تقوم ناقلات الرقاقة بتدوير الركائز من خلال مجال حراري وسلائف يمكن التحكم فيه، ويساهم السلوك الحراري للحامل في توزيع درجة حرارة الرقاقة. تشير SGL Carbon إلى أن الجرافيت عالي النقاء وطلاءات SiC المتجانسة وتفاوتات الأبعاد الضيقة تستخدم للتحكم في أداء الناقل في تطبيقات LED وMOCVD المرتبطة بـ GaN.

لذلك سيكون من غير الدقيق الادعاء بأن طلاء SiC وحده "يحسن العائد الفوقي". الاستنتاج الهندسي الأكثر قابلية للدفاع هو أن مكون الجرافيت المستقر والمصمم جيدًا والمطلي بـ SiC يساعد في الحفاظ علىالظروف الحدودية الحرارية والكيميائية والتلوثيةمطلوب للتكرار المتكرر.

يعد هذا التمييز مهمًا لكل من الدقة الفنية وتأهيل الموردين.

لماذا تختلف المتطلبات بين السيليكون و SiC Epitaxy

يتشابه مفهوم المادة الأساسية مع السيليكون وSiC، لكن شدة بيئة التشغيل مختلفة.

في حالة السيليكون، يجب أن تحافظ القابلات المطلية عالية النقاء على دقة الأبعاد والاتساق الحراري وسطح العملية النظيف. يركز الموردون التجاريون بشدة على التسطيح، وهندسة الجيب، وتحمل التشغيل الآلي، وتجانس الطلاء لأن المستقبِل يشكل جزءًا من نظام تسخين الرقاقة.

عادةً ما تضع طبقة SiC ضغطًا حراريًا وكيميائيًا أكبر على المنطقة الساخنة. على سبيل المثال، قد يعمل نمو كربيد السيليكون المعتمد على الكلوريد عند درجات حرارة تبلغ حوالي 1570 درجة مئوية في دراسات المفاعلات المنشورة. في ظل هذه الظروف، يصبح تدهور الطلاء في النقاط الساخنة الموضعية ذا أهمية خاصة لأن التغييرات في سطح المستقبِل يمكن أن تؤثر على إمكانية التكاثر على مدى عمليات تشغيل متعددة.

وبالتالي فإن السؤال المناسب ليس ما إذا كان طلاء SiC "أفضل" لعملية واحدة من الأخرى. السؤال الصحيح هو ما إذا كانت بنية الطلاء متوافقة مع الواقعدرجة الحرارة، كيمياء الغاز، الدورة الحرارية، طريقة التنظيف وهندسة المكونات.

ينطبق نفس المنطق عند تقييم الطلاءات البديلة مثل TaC أو عند النظر في مكونات SiC الصلبة. يجب أن يتبع اختيار المواد بيئة العملية بدلاً من التسلسل الهرمي العام للمواد.

تحديد الجرافيت المطلي بطبقة SiC كمكون هندسي

تبدأ المواصفات ذات المعنى الفني بالمفاعل وليس بالطلاء.

يجب أن يفهم المورد العملية الفوقية، وتكوين المفاعل، وحجم الرقاقة، وهندسة المكونات، ودرجة حرارة التشغيل، وغازات المعالجة، وكيمياء التنظيف قبل تحديد متطلبات الجرافيت والطلاء. يجب أن يحدد رسم المكونات هندسة الجيب والتسطيح والأبعاد الحرجة والتشطيب السطحي. فقط بعد فهم هذه المتطلبات، يجب الانتهاء من معايير سمك الطلاء وتوحيده وخشونته وفحصه.

يغير هذا النهج طلب عرض الأسعار من طلب سلعة—

"اقتباس أمستقبِل الجرافيت المطلي بـ SiC".

- لمواصفات هندسية مبنية حول العملية الفعلية.

بالنسبة للمكونات الفوقية، فإن الهدف ليس مجرد زيادة عمر الطلاء إلى أقصى حد. الهدف هو الحفاظ على المكون الذي يدعمدرجة حرارة ثابتة للرقاقة، وتلوث متحكم فيه، ومخاطر جسيمات منخفضة، واتساق الأبعاد، وظروف نمو قابلة للتكرارطوال فترة الخدمة المقصودة.

التعليمات

1. لماذا يتم طلاء الجرافيت بكربيد السيليكون في النفوق؟

يوفر الجرافيت إمكانية التصنيع وخصائص حرارية مفيدة، بينما يوفر CVD SiC سطحًا مستقرًا كيميائيًا وعالي النقاء. يسمح هذا المزيج لمستقبلات الجرافيت المعقدة بالعمل في بيئات أشباه الموصلات الصعبة.

2. لماذا لا تستخدم الجرافيت العاري؟

يمكن أن يتفاعل الجرافيت العاري مع الغازات التفاعلية، أو يكشف الشوائب، أو يخشن أو يولد جزيئات مع مرور الوقت. طبقة كثيفة من SiC تفصل الجرافيت عن جو العملية.

3. هل طلاء SiC يزيل التلوث؟

لا، فهو يقلل من مخاطر التلوث المرتبطة بالجرافيت عندما يظل الطلاء سليمًا، ولكن يمكن أن ينشأ التلوث أيضًا من الغازات وأسطح الغرف والرواسب والتعامل ومكونات المفاعل الأخرى.

4. هل يؤثر طلاء SiC على الأداء الحراري؟

نعم. يؤثر الطلاء والركيزة الجرافيتية وهندسة المكونات وحالة السطح معًا على الحدود الحرارية بين المستقبِل والرقاقة. ولذلك ينبغي تقييم الطلاء كجزء من المكون الكامل.

5. ما هي المعلومات التي ينبغي تضمينها في طلب عرض الأسعار؟

يجب أن يتضمن طلب عرض الأسعار المفيد نموذج المفاعل، ونوع العملية، وحجم الرقاقة، ورسم المكونات، ودرجة حرارة التشغيل، وغازات المعالجة والتنظيف، ومتطلبات الجرافيت، ومواصفات الطلاء، والتفاوتات الحرجة، والانتهاء من السطح، ومعايير الفحص والكمية المطلوبة.

مراجع

1. الكربون SGL. مستقبلات الجرافيت ومكوناته للسيليكون و SiC.

2. الكربون SGL. طلاء SIGRAFINE® SiC.

3. ميرسن. معدات معالجة أشباه الموصلات - الجرافيت فائق النقاء المطلي بكربيد السيليكون. بيدرسن، H. وآخرون. نمو Epitaxy SiC باستخدام الأمراض القلبية الوعائية القائمة على الكلوريد. مجلة النمو البلوري.
