رسم الخرائط عينة

استنادًا إلى العينة المادية المقدمة من العميل (حتى لو كانت جزءًا مستعملًا مهترئًا أو مكسورًا)، فإننا نقدم خدمة كاملة النطاق تتراوح من الهندسة العكسية للبنية الفيزيائية إلى التوصيف الفيزيائي الكيميائي على مستوى المواد. من خلال الاستفادة من معدات الفحص عالية الدقة من فئة أشباه الموصلات، نقوم بدقة بتحديد الهياكل الهندسية المعقدة ثلاثية الأبعاد، وخصائص واجهة الطلاء/الركيزة، والمعلمات الفيزيائية للمادة، مما يضمن أن المنتج الذي تمت هندسته العكسية يلبي أو يتجاوز معايير OEM من حيث الملاءمة المادية وتوافق العملية وعمر الخدمة (استبدال الشكل المناسب للوظيفة).

ما نقوم بقياسه (التسليمات الفنية):

التفاوتات الأبعادية والهندسية:باستخدام آلات قياس الإحداثيات عالية الدقة (CMM) والماسحات الضوئية ثلاثية الأبعاد، نقوم بإجراء نمذجة سحابة نقطية بالحجم الكامل وإعادة بناء هياكل التجويف المعقدة وفتحات التركيب/تحديد الموقع، مما يحقق دقة على مستوى الميكرون.
التشكل الدقيق للسطح والتسطيح:استخدام مقاييس تداخل الضوء الأبيض ومقاييس التشكيل الجانبي الضوئية لتقييم خشونة السطح على نطاق نانومتر (Ra) واستواء المساحة الكبيرة، وتلبية متطلبات معالجة الرقاقة وختم الغرفة.
ميزات الحافة الدقيقة:رسم خرائط عالية التكبير لنصف قطر الحافة R-radii والملامح الدقيقة المشطوبة لتحسين مورفولوجيا تسلق الطلاء وتجنب تركيز الضغط في الزوايا الحادة التي يمكن أن تسبب تصفيحًا بدرجة حرارة عالية.
الركيزة الجرافيتية وتحليل المطابقة الحرارية:تقييم كثافة الركيزة الجرافيت عالية النقاء وحجم الحبوب ومعامل التمدد الحراري (CTE) لضمان مطابقة الإجهاد الحراري بين الركيزة وطلاء الأمراض القلبية الوعائية.
جودة طلاء المقطع العرضي والواجهة:تحليل XRF غير المدمر وتحليل SEM للمقطع العرضي للمعادن لقياس السُمك المطلق والتوحيد الشعاعي لطلاء CVD وعمق اختراق الواجهة.
هيكل المرحلة وتحليل البلورات الدقيقة:تقييم XRD لنقاء الطور المكعب (β-SiC) لـ CVD SiC؛ التقييم النوعي لقياس العناصر الكيميائية الكيميائية وخصائص التركيب البلوري لـ CVD TaC.

الحالة الحقيقية وفوائد العملاء (الخبرة):

عميل مكون حفر أشباه الموصلات مقاس 12 بوصة:توقف توريد OEM؛ لم يكن هناك سوى جزء مستعمل واحد متاح. من خلال النمذجة العكسية CMM + تحليل المقطع العرضي لطلاء SEM، أكملنا تطوير الأجزاء البديلة واختبار الأداة في غضون شهرين دون أي رسومات أصلية، مما حقق ملاءمة التركيب بنسبة 100%. في النهاية، تم تخفيض دورة شراء المكونات من مهلة الاستيراد الأصلية البالغة 6 أشهر إلى شهرين، وانخفضت تكلفة شراء الوحدة بنسبة 42%، وتم توفير هذا النموذج بشكل ثابت لأكثر من 30 دفعة.

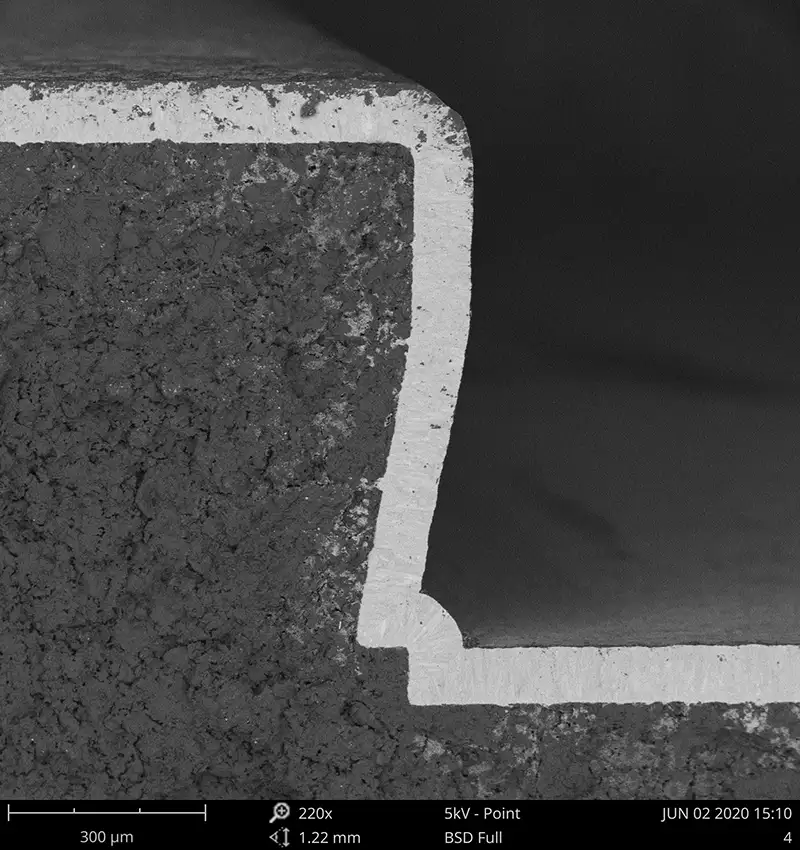

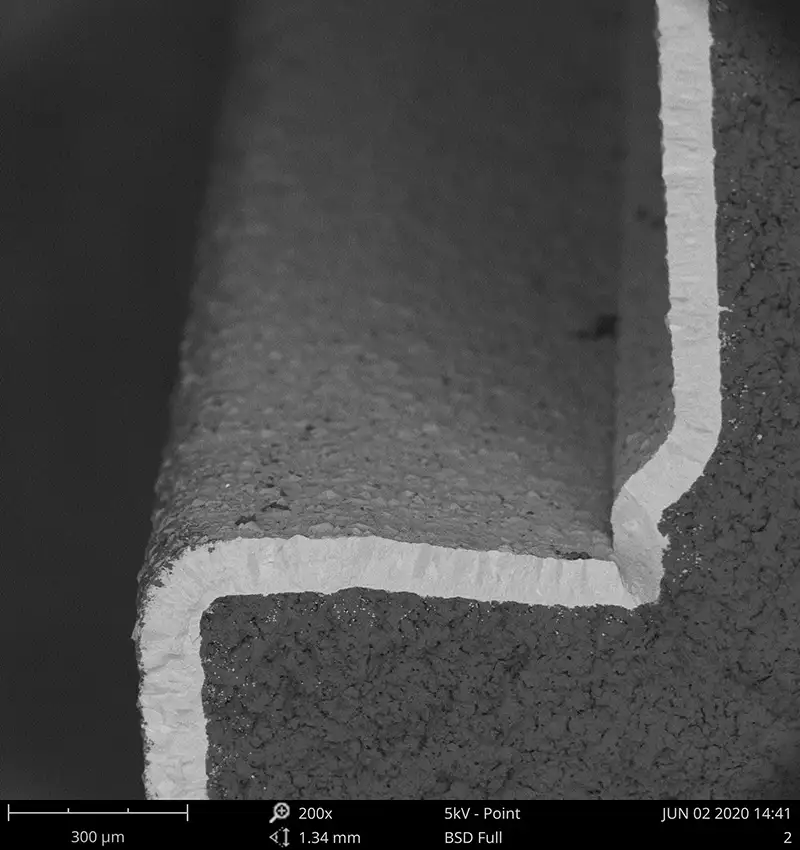

طلاء كربيد السيليكون (SiC) على المقطع العرضي لطلاء SEM

التعليمات

1. س: كيف يمكنني الاختيار بين طلاء CVD SiC وطلاء CVD TaC؟

▼

ج:انظر إلى درجة حرارة العملية وكثافة التآكل في الطور الغازي. إذا كانت درجة حرارة العملية أقل من 1000 درجة مئوية وتتضمن بشكل أساسي النقش المعتمد على Cl₂/F₂ أو التنقيح التقليدي، فاخترالأمراض القلبية الوعائية كربيدللحصول على أفضل أداء من حيث التكلفة؛ إذا تجاوزت درجة حرارة العملية 1200 درجة مئوية وتتضمن أجواء شديدة التآكل (على سبيل المثال، نمو بلورة أحادية SiC PVT)، فإننا نوصيالأمراض القلبية الوعائية تاك، والذي يوفر درجة حرارة فائقة ومقاومة للتآكل. يمكننا تقديم تقرير توصية اختيار مجاني بناءً على معلمات العملية المحددة الخاصة بك.

2. س: هل تدعمون النماذج الأولية ذات القطعة الواحدة/الدفعة الصغيرة؟ ما هي المهلة الزمنية ؟

▼

ج:نعم! بالنسبة لنماذج الهندسة العكسية،موك هو 1 قطعة. بالنسبة للأجزاء التقليدية البسيطة، بدءًا من استلام العينة وحتى تسليم الجزء المعين، تكون أسرع مهلة تقريبًا10-15 يوم عمل; بالنسبة للأجزاء التي تتضمن عمليات طلاء معقدة، فهي تقريبًا20-25 يوم عمل. اتصل بمهندسينا لإجراء تقييم سريع.

3. س: ما الذي يسبب تصفيح طلاء CVD على أجزاء الجرافيت أثناء الاستخدام؟ هل يمكن حلها؟

▼

ج:90% من حالات التصفيح ناتجة عن عدم التطابق بين معامل التمدد الحراري (CTE) لركيزة الجرافيت والطلاء، مما يؤدي إلى تقشير الكلال تحت التسخين/التبريد السريع. الحل الذي نقدمه: قم أولاً بقياس منحنى CTE للجزء الأصلي بدقة، ثم قم بضبط كثافة الركيزة وتدرج درجة حرارة الترسيب بشكل خاص بحيث يكون CTEs متطابقين بشكل كبير. يمكن تحسين قوة السندات إلى أكثر من1.5 مرةالمستوى التقليدي للصناعة.

4. س: هل يمكنك تقديم شهادة التحليل (CoA) للمنتجات؟ ما هي البيانات التي تتضمنها؟

▼

ج:يأتي كل منتج يتم شحنه بشكل قياسي مع أرقم تسلسلي فريد + تقرير CoA كامل. يتضمن التقرير: بيانات فحص CMM للأبعاد الحرجة، وخريطة توزيع سمك الطلاء متعدد النقاط، وقيم خشونة السطح (Ra)، واستنتاجات تحليل نقاء المواد (GDMS).
