رقائق PZT الكهرضغطية: حلول عالية الأداء للجيل التالي من الأنظمة الكهروميكانيكية الدقيقة

في عصر التطور السريع للأنظمة الكهروميكانيكية الدقيقة (MEMS)، يعد اختيار المادة الكهروضغطية المناسبة قرارًا حاسمًا فيما يتعلق بأداء الجهاز. برزت رقائق الأغشية الرقيقة PZT (تيتانات زركونات الرصاص) كخيار رئيسي على البدائل مثل AlN (نيتريد الألومنيوم)، مما يوفر اقترانًا كهروميكانيكيًا فائقًا لأجهزة الاستشعار والمحركات المتطورة.

توفر شركة Vetek Semiconductor رقائق PZT-on-Si/SOI الرائدة في الصناعة. من خلال الاستفادة من ترسيب الأغشية الرقيقة المتقدمة، نقدم تجانسًا استثنائيًا للأغشية وجودة بلورية، تم تصميمها خصيصًا للتغلب على عقبات الصناعة الشائعة مثل إجهاد الأفلام وتدهور الأداء.

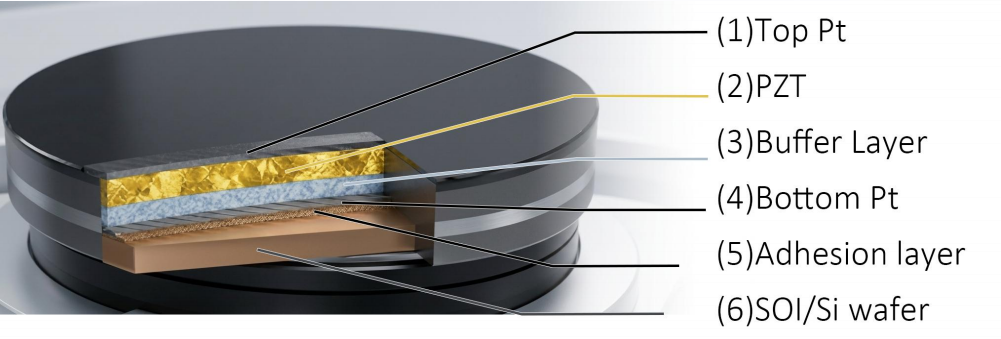

البنية الأساسية: التآزر بين Pt وPZT

تعد سلامة المكدس متعدد الطبقات أمرًا أساسيًا للأداء الكهروضوئي. تستخدم رقائقنا مجموعة مصممة بدقة من الأقطاب الكهربائية المعدنية والأغشية الرقيقة الخزفية:

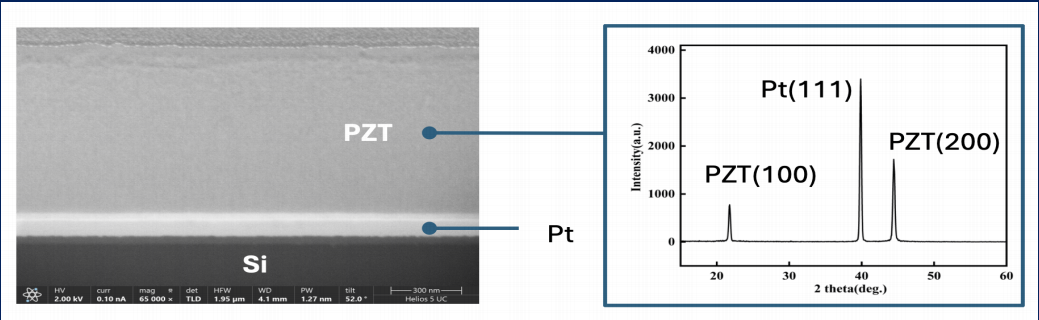

جوهر PZT الكهرضغطية:تركز عمليتنا على التحكم الدقيق في اتجاه البلورة. وفقًا لمورالت (2000)، فإن PZT ذو الاتجاه المفضل (100) أو (001) ينتج عنه ثابت كهرضغطية طولي أعلى بكثير. يضمن الترسيب الأمثل لـ Vetek توجيهًا قويًا (100)، مما يتيح إنتاج طاقة هائلة حتى عند سماكة مستوى الميكرون.
طبقة القطب الكهربائي الحرجة:يعمل البلاتين (Pt) كقناة كهربائية وقالب نمو لـ PZT. يشتهر Pt بموصليته العالية وثباته الحراري في البيئات الغنية بالأكسجين، وهو المعيار الذهبي للصناعة للأقطاب الكهربائية السفلية (تاكاهاشي وآخرون، 1994). نحن نحافظ على خشونة السطح المنخفضة للغاية (Ra <= 1.0 نانومتر) لتوفير واجهة مثالية لنواة PZT.
طبقات المخزن المؤقت المتكاملة:لمنع انتشار العناصر بين PZT وركيزة السيليكون، قمنا بدمج نظام طبقة عازلة دقيق. تعمل هذه الطبقات كحاجز مادي ومخزن عازل للضغط، مما يمنع تطاير الفيلم ويضمن الموثوقية الميكانيكية للرقاقة بأكملها أثناء النقش المعقد للأنظمة الكهروميكانيكية الدقيقة.

التطبيقات المستهدفة: أين يتم استخدام PZT؟

تعتبر رقائق PZT عالية الأداء ضرورية للتطبيقات التي تتطلب استشعارًا ميكانيكيًا-كهربائيًا دقيقًا أو تشغيلًا كهربائيًا-ميكانيكيًا:

الالكترونيات الاستهلاكية (PMUT):يشمل العملاء المستهدفون الشركات المصنعة لوحدات الهواتف الذكية وشركات الأمن البيومترية. حالة الاستخدام: تولد أفلام PZT موجات فوق صوتية عالية التردد لاستشعار بصمات الأصابع تحت الشاشة. بالمقارنة مع الحلول القديمة، توفر أجهزة PMUT القائمة على PZT اختراقًا أعمق ودقة أعلى (Akbari et al., 2016)، مما يتيح المصادقة البيومترية الآمنة ثلاثية الأبعاد.
الاتصالات عن بعد (RF MEMS):يشمل العملاء المستهدفون مصممي شرائح الواجهة الأمامية للترددات اللاسلكية وموفري البنية التحتية لـ 5G/6G. حالة الاستخدام: الاستفادة من معامل الاقتران الكهروميكانيكي العالي لـ PZT لإنشاء مرشحات قابلة للضبط. وهذا يقلل من فقدان الإشارة ويوسع عرض النطاق الترددي، وهو أمر بالغ الأهمية لإدارة ازدحام الطيف في شبكات 5G.
الطباعة الصناعية:يشمل العملاء المستهدفون الشركات المصنعة للطابعات النافثة للحبر الصناعية وصانعي شاشات العرض المرنة (OLED). حالة الاستخدام: يتم تصنيع رقائق PZT بشكل دقيق وتحويلها إلى مشغلات فائقة السرعة. ومن خلال تشويه غرفة الحبر على الفور، فإنها تحقق توزيعًا دقيقًا للسوائل يبلغ بيكو لتر، وهو حجر الزاوية في تصنيع شاشات OLED والطباعة ثلاثية الأبعاد عالية الدقة.
الرعاية الصحية:يشمل العملاء المستهدفون البحث والتطوير في مجال الأجهزة الطبية والشركات الناشئة بالموجات فوق الصوتية المحمولة. حالة الاستخدام: إجراء تحقيقات الموجات فوق الصوتية داخل الأوعية الدموية (IVUS) للتصوير الداخلي. كما أنه بمثابة قلب البخاخات الطبية الصامتة عالية الكفاءة لتوصيل الأدوية المستهدفة.
السيارات:يشمل العملاء المستهدفون موفري حلول القيادة الذاتية ومطوري واجهة التحكم في قمرة القيادة الذكية. حالة الاستخدام: توسيع نطاق الكشف عن أجهزة الاستشعار بالموجات فوق الصوتية للسيارات. بالإضافة إلى ذلك، فإنه يوفر ردود فعل لمسية على شاشات اللمس، ويحاكي الشعور اللمسي للأزرار المادية.

لماذا تختار Vetek لأشباه الموصلات؟

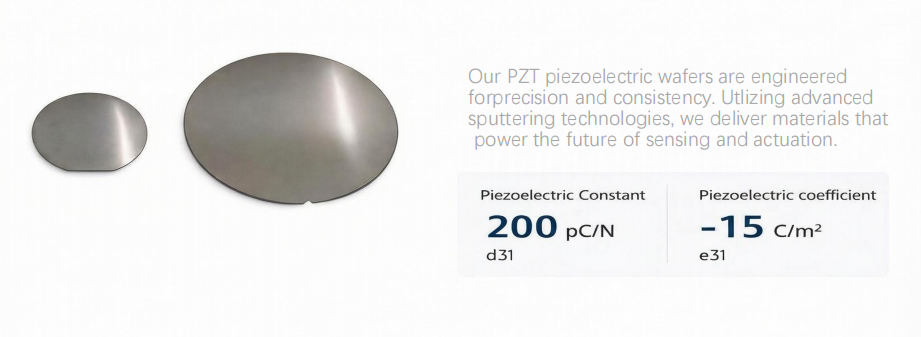

المعلمات متفوقة:عادة ما يصل الثابت الكهرضغطي d31 إلى 200 pC/N، مع معامل e31 مستقر عند -15 C/m2.
ركائز متعددة الاستخدامات:متوفر بتنسيقات 6 بوصات و8 بوصات، بما في ذلك ركائز SOI عالية المقاومة (> 5000 أوم/سم).
التخصيص حسب الطلب:نحن ندعم الرقاقات المقدمة من العملاء (خدمة المسبك) ويمكننا تخصيص نسبة سمك طبقات PZT وPt لتتناسب مع متطلبات تردد الرنين المحددة الخاصة بك.
