مفتاح الكفاءة وتحسين التكلفة: تحليل التحكم في استقرار ملاط ​​CMP واستراتيجيات الاختيار

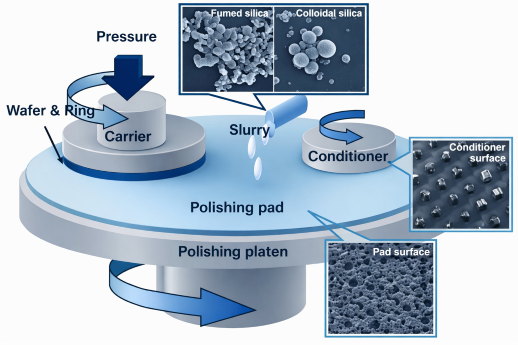

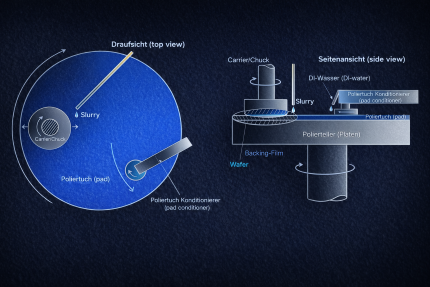

في صناعة أشباه الموصلات،الاستواء الميكانيكي الكيميائي (CMP)العملية هي المرحلة الأساسية لتحقيق استواء سطح الرقاقة، وتحديد نجاح أو فشل خطوات الطباعة الحجرية اللاحقة بشكل مباشر. باعتباره المادة الاستهلاكية الهامة في CMP، فإن أداء ملاط ​​التلميع هو العامل النهائي في التحكم في معدل الإزالة (RR)، وتقليل العيوب، وتحسين الإنتاجية الإجمالية.

يقدم هذا الدليل تحليلاً منهجيًا للإطار الفني لملاط CMP ويستكشف كيفية الحفاظ على استقرار العملية في بيئات الإنتاج المعقدة لتحقيق خفض التكلفة ومكاسب الكفاءة.

I. التركيب النموذجي لملاط CMP

ملاط CMP النموذجي هو منتج تآزري للعمل الكيميائي والقوة الميكانيكية الفيزيائية، ويتكون من المكونات الأساسية التالية:

المواد الكاشطة: توفر إمكانيات الإزالة الميكانيكية. وتشمل الأنواع الشائعة السيليكا ذات الحجم النانوي، والسيريا، والألومينا.

المؤكسدات: تعزيز معدلات التفاعل الكيميائي عن طريق أكسدة سطح المعدن؛ تشمل الأمثلة الشائعة H₂O₂ أو أملاح الحديد.

العوامل المخلبية: تشكل معقدات تحتوي على أيونات معدنية لتسهيل الذوبان.

مثبطات التآكل: تحسين انتقائية المواد عن طريق منع التآكل في المناطق غير المستهدفة.

المواد المضافة: تشمل أدوات ضبط الأس الهيدروجيني والمشتتات المستخدمة للحفاظ على نافذة التفاعل واستقرار النظام.

يجب أن تكون السلوكيات الكيميائية والفيزيائية للملاط مطابقة بدقة لخصائص المادة المستهدفة؛ وإلا، سيتم إدخال عيوب مثل الخدوش، والتآكل، والتآكل.①

ثانيا. أنظمة الملاط للمواد المختلفة

لأن الخصائص المادية للرقاقة المختلفةتختلف طبقات الأفلام بشكل كبير، ويجب تخصيص الملاط واستهدافه:

ثالثا. مقاييس الأداء الرئيسية

عند تقييم إمكانية تحقيق مكاسب في الكفاءة، تعتبر المؤشرات الفنية التالية حيوية:

معدل الإزالة (RR): سمك المادة التي تتم إزالتها لكل وحدة زمنية (نانومتر/دقيقة)، مما يؤثر بشكل مباشر على إنتاجية المصنع.

الانتقائية: نسبة معدل إزالة المادة المستهدفة إلى معدل إزالة المواد المجاورة؛ الانتقائية الأعلى تحمي الطبقات غير المستهدفة بشكل أفضل.

عدم التماثل داخل الرقاقة (WIWNU): يقيس اتساق الاستواء عبر سطح الرقاقة.

العيب: يشمل مقاييس قتل الإنتاجية الحرجة مثل الخدوش وبقايا الجسيمات الدقيقة. استقرار الملاط: قدرة الملاط على مقاومة التشقق أو التكتل أو الترسيب أثناء التخزين والاستخدام.

IV.أفضل ممارسات الصناعة لتحسين استقرار العمليات

لتحقيق "خفض التكلفة وتعزيز الكفاءة" على المدى الطويل، تركز شركات أشباه الموصلات الرائدة على ممارسات إدارة الاستقرار التالية:

التوازن الدقيق للقوى الكيميائية والميكانيكية: من خلال الضبط الدقيق لنسبة المواد الكاشطة إلى المكونات الكيميائية، يتم الحفاظ على توازن التفاعل على المستوى الجزيئي، مما يقلل من عيوب التقطيع عند المصدر.

ثبات السوائل وإدارة الترشيح: التحكم الصارم في تقلبات الأس الهيدروجيني داخل نظام تدوير الملاط، جنبًا إلى جنب مع تقنية الترشيح عالية الكفاءة، يمنع تطاير الخدش الناتج عن تكتل الجسيمات.

مطابقة العمليات حسب الطلب: يتم تطوير مواد ملاط ​​محددة لمختلف الصلابة الفيزيائية (على سبيل المثال، SiC عالي الصلابة أو المواد الهشة منخفضة الكثافة) لتعظيم نافذة العملية.

معايير مراقبة الاتساق: يضمن إنشاء إستراتيجية صارمة للتحكم في الدُفعات بقاء المقاييس الرئيسية مثل RR وWIWNU متسقة طوال الإنتاج الضخم.

Aالمؤلف:سيرا لي

مرجع:

①اختيار ملاط ​​CMP: منظور المواد – AZoM

②نظرة عامة على كيمياء ملاط ​​الاستواء الميكانيكي الكيميائي - Entegris
