​داخل تصنيع حلقات التركيز الصلبة CVD SiC: من الجرافيت إلى الأجزاء عالية الدقة

في عالم تصنيع أشباه الموصلات عالي المخاطر، حيث تتعايش الدقة والبيئات القاسية، لا غنى عن حلقات التركيز من كربيد السيليكون (SiC). تشتهر هذه المكونات بمقاومتها الحرارية الاستثنائية، وثباتها الكيميائي، وقوتها الميكانيكية، وهي ضرورية لعمليات الحفر بالبلازما المتقدمة.

يكمن السر وراء أدائها العالي في تقنية Solid CVD (ترسيب البخار الكيميائي). اليوم، نأخذك خلف الكواليس لاستكشاف رحلة التصنيع الصارمة - بدءًا من ركيزة الجرافيت الخام وحتى "البطل غير المرئي" عالي الدقة للمصنع.

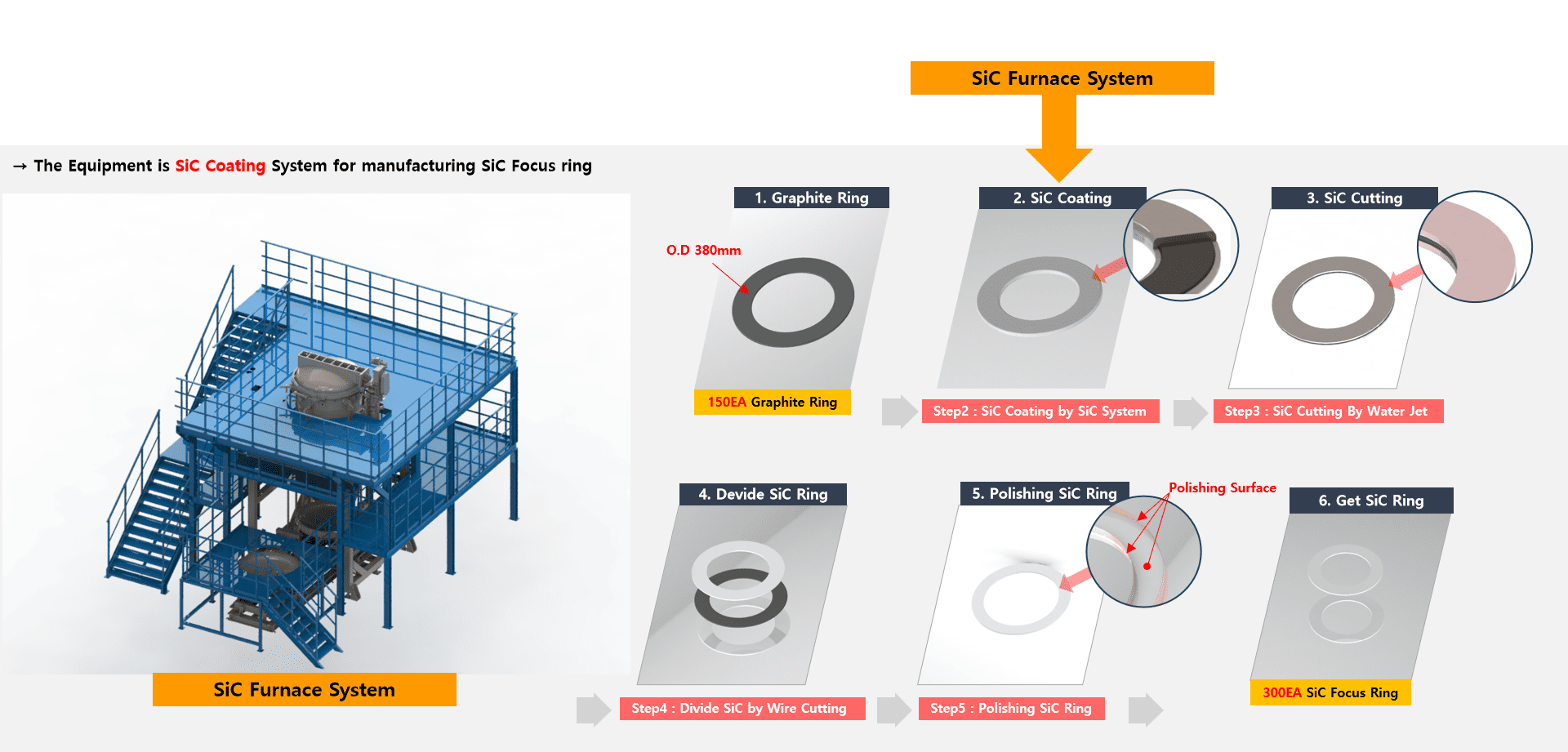

I. مراحل التصنيع الأساسية الست

إن إنتاج حلقات التركيز Solid CVD SiC عبارة عن عملية متزامنة للغاية مكونة من ست خطوات:

• الركيزة الجرافيت المعالجة المسبقة
• ترسيب طلاء SiC (العملية الأساسية)
• القطع والتشكيل بنفث الماء
• فصل قطع الأسلاك
• تلميع دقيق
• فحص الجودة النهائية والقبول

من خلال نظام إدارة العمليات الناضج، يمكن لكل دفعة مكونة من 150 ركيزة جرافيت أن تنتج ما يقرب من 300 حلقة تركيز نهائية من SiC، مما يدل على كفاءة تحويل عالية.

ثانيا. الغوص التقني العميق: من المواد الخام إلى الجزء النهائي

1. إعداد المواد: اختيار الجرافيت عالي النقاء

تبدأ الرحلة باختيار خواتم الجرافيت المتميزة. تؤثر النقاء والكثافة والمسامية ودقة الأبعاد للجرافيت بشكل مباشر على التصاق وتوحيد طلاء SiC اللاحق. قبل المعالجة، تخضع كل ركيزة لاختبار النقاء والتحقق من الأبعاد لضمان عدم تداخل الشوائب مع الترسيب.

2. ترسيب الطلاء: قلب الأمراض القلبية الوعائية الصلبة

تعتبر عملية CVD هي المرحلة الأكثر أهمية، والتي يتم إجراؤها في أنظمة أفران SiC المتخصصة. وهي مقسمة إلى مرحلتين صعبتين:

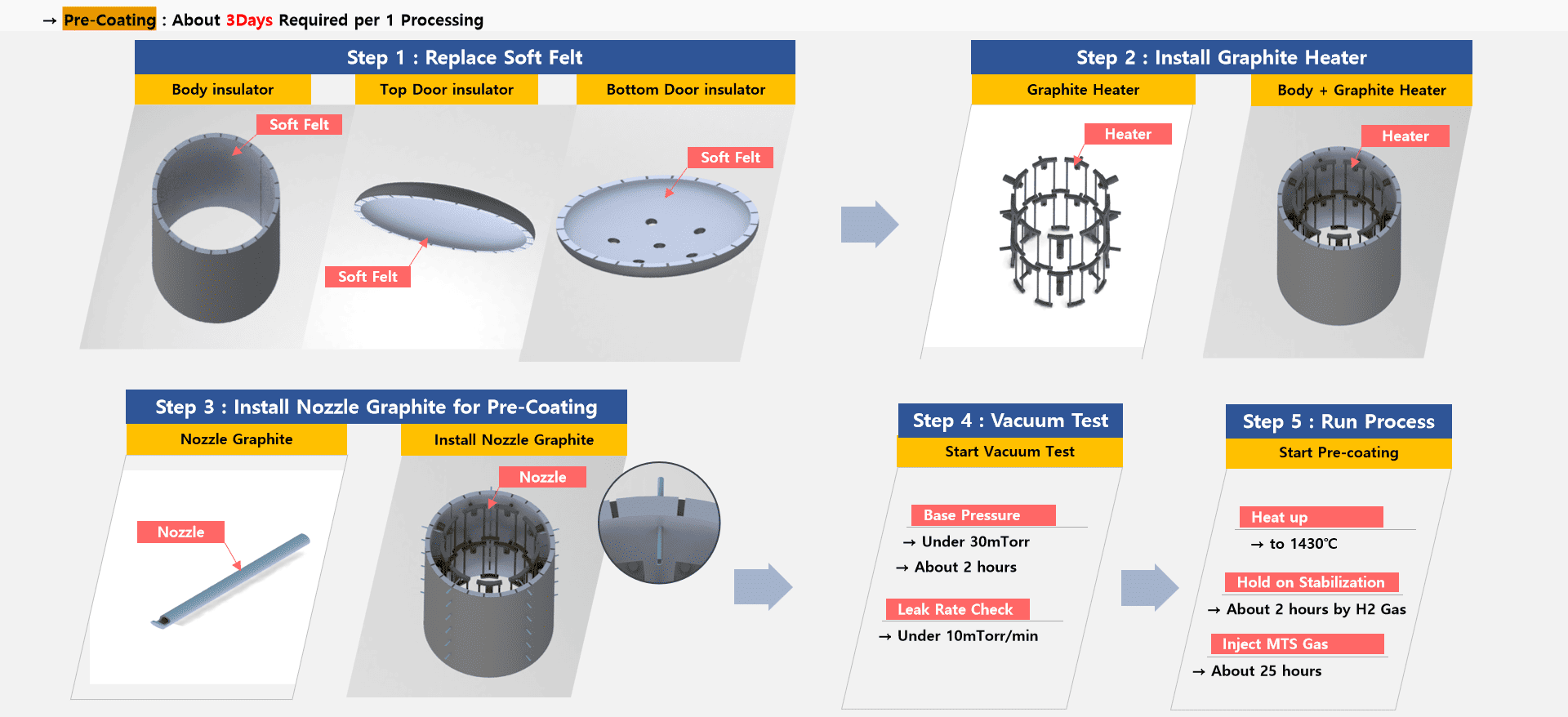

(1) عملية الطلاء المسبق (~ 3 أيام/دفعة):

• الإعداد: استبدل العزل الناعم (الجدران العلوية والسفلية والجانبية) لضمان الاتساق الحراري؛ تركيب سخانات الجرافيت وفوهات الطلاء المسبق المتخصصة.
• اختبار الفراغ والتسرب: يجب أن تصل الغرفة إلى ضغط أساسي أقل من 30 ملي تور مع معدل تسرب أقل من 10 ملي تور / دقيقة لمنع التسربات الدقيقة.
• الترسيب الأولي: يتم تسخين الفرن إلى درجة حرارة 1430 درجة مئوية. بعد ساعتين من استقرار الغلاف الجوي H₂، يتم حقن غاز MTS لمدة 25 ساعة لتشكيل طبقة انتقالية تضمن ترابطًا فائقًا للطلاء الرئيسي.

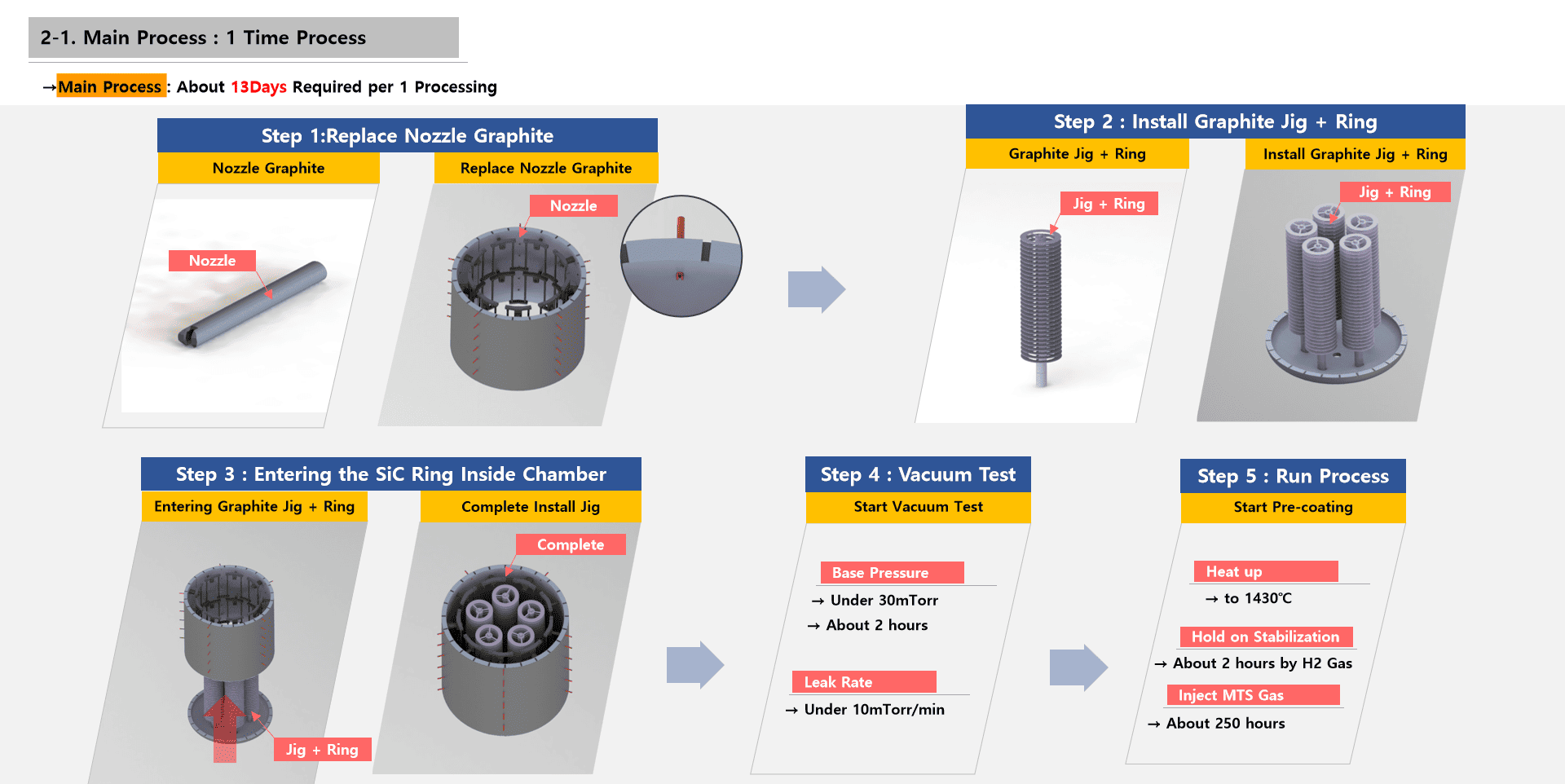

(2) عملية الطلاء الرئيسية (~ 13 يومًا/ الدفعة):

• التكوين: أعد ضبط الفوهات وقم بتركيب أدوات الجرافيت مع حلقات الهدف.
• فحص الفراغ الثانوي: يتم إجراء اختبار فراغ ثانوي صارم لضمان بقاء بيئة الترسيب نظيفة ومستقرة تمامًا.
• النمو المستدام: الحفاظ على 1430 درجة مئوية، يتم حقن غاز MTS لمدة 250 ساعة تقريبًا. في ظل ظروف درجات الحرارة المرتفعة هذه، تتحلل MTS إلى ذرات Si وC، والتي تترسب ببطء وبشكل موحد على سطح الجرافيت. وهذا يخلق طبقة كثيفة وغير مسامية من SiC - وهي السمة المميزة لجودة Solid CVD.

3. التشكيل والفصل الدقيق

• القطع بنفث الماء: تقوم نفاثات الماء عالية الضغط بإجراء التشكيل الأولي، وإزالة المواد الزائدة لتحديد المظهر الجانبي الخشن للحلقة.
• قطع الأسلاك: يعمل قطع الأسلاك بدقة على فصل المواد السائبة إلى حلقات فردية بدقة تصل إلى مستوى الميكرون، مما يضمن استيفاء تفاوتات التثبيت الصارمة.

4. التشطيب السطحي: تلميع دقيق

بعد القطع، يخضع سطح SiC للتلميع لإزالة العيوب المجهرية وأنسجة التصنيع. وهذا يقلل من خشونة السطح، وهو أمر حيوي لتقليل تداخل الجسيمات أثناء عملية البلازما وضمان إنتاجية متسقة من الرقاقات.

5. التفتيش النهائي: التحقق من الصحة على أساس المعايير

يجب أن يجتاز كل مكون فحوصات صارمة:

• دقة الأبعاد (على سبيل المثال، تفاوت القطر الخارجي ±0.01 مم)
• سمك الطلاء والتوحيد
• خشونة السطح
• النقاء الكيميائي ومسح العيوب

ثالثا. النظام البيئي: تكامل المعدات وأنظمة الغاز

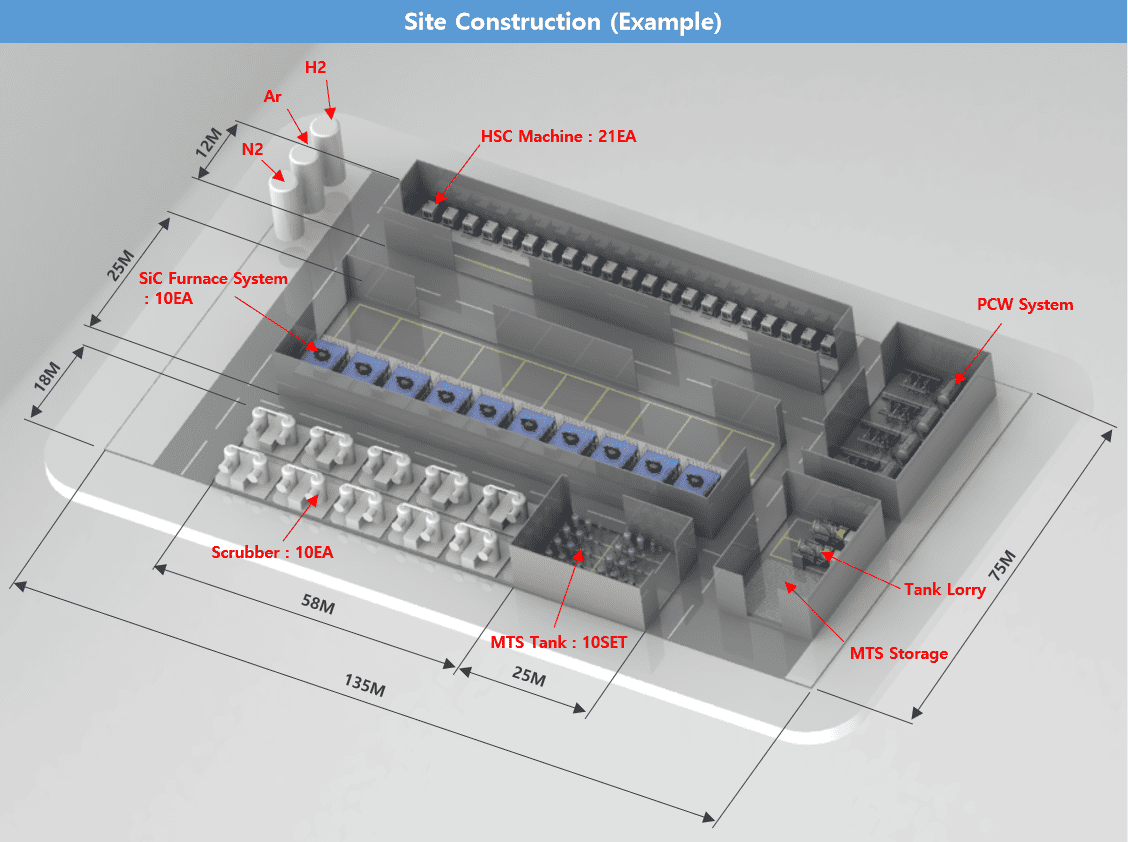

1. تكوين المعدات الرئيسية

يعتمد خط إنتاج عالمي المستوى على بنية تحتية متطورة:

• أنظمة أفران SiC (10 وحدات): وحدات ضخمة (7.9 م × 6.6 م × 9.7 م) تسمح بعمليات متزامنة متعددة المحطات.
• توصيل الغاز: 10 مجموعات من خزانات MTS ومنصات التوصيل تضمن استقرار التدفق عالي النقاء.
• أنظمة الدعم: بما في ذلك 10 أجهزة غسيل للسلامة البيئية، وأنظمة تبريد PCW، و21 وحدة HSC (تصنيع عالي السرعة).

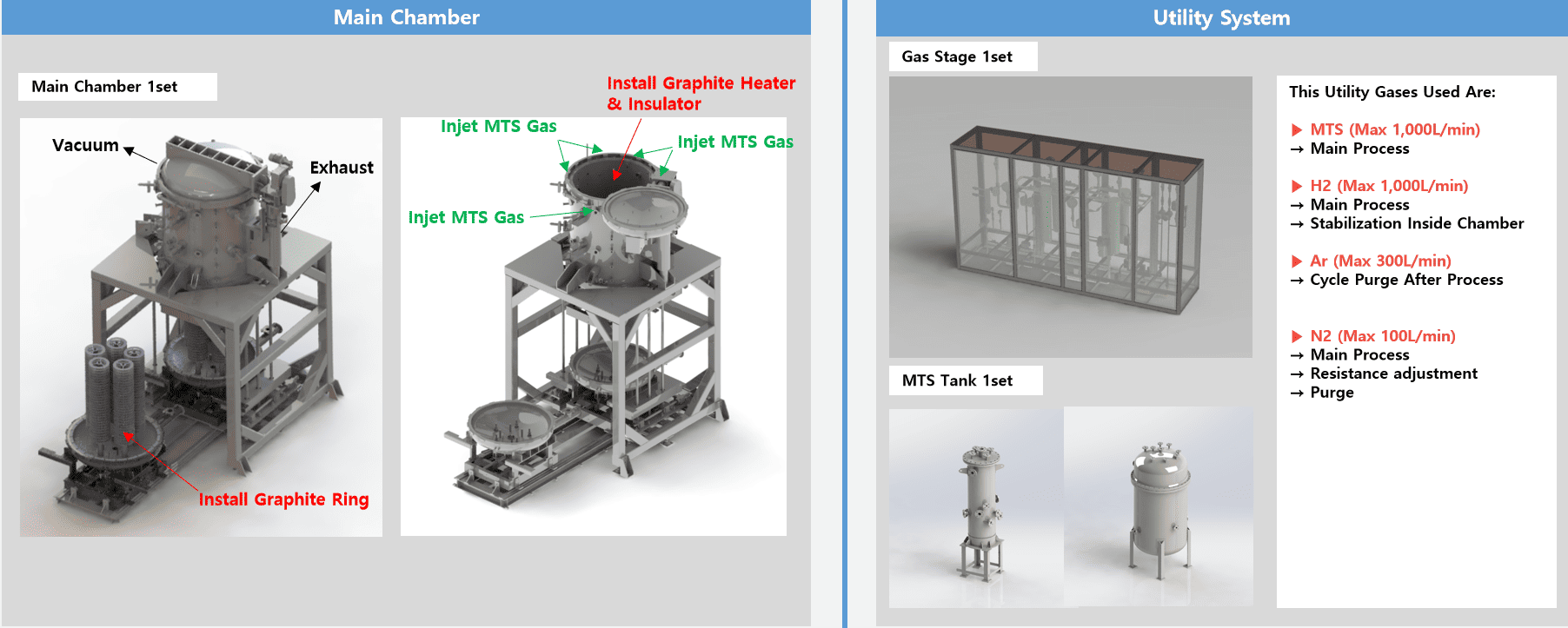

2. وظائف نظام الغاز الأساسية

• MTS (الحد الأقصى 1000 لتر/دقيقة): مصدر الترسيب الأساسي الذي يوفر ذرات Si وC.
• الهيدروجين (H₂، الحد الأقصى 1000 لتر/دقيقة): يعمل على استقرار جو الفرن ويساعد على التفاعل
• الأرجون (Ar، بحد أقصى 300 لتر/دقيقة): يستخدم للتنظيف والتطهير بعد العملية.
• النيتروجين (N₂، الحد الأقصى 100 لتر/دقيقة): يستخدم لضبط المقاومة وتطهير النظام.

خاتمة

قد تبدو حلقة التركيز الصلبة CVD SiC وكأنها "مستهلكة"، ولكنها في الواقع تحفة فنية في علوم المواد، وتكنولوجيا التفريغ، والتحكم في الغاز. بدءًا من أصول الجرافيت وحتى المكون النهائي، تعد كل خطوة بمثابة شهادة على المعايير الصارمة المطلوبة لدعم عقد أشباه الموصلات المتقدمة.

ومع استمرار تقلص عقد العملية، فإن الطلب على مكونات SiC عالية الأداء سوف ينمو فقط. إن أسلوب التصنيع الناضج والمنهجي هو ما يضمن الاستقرار في غرفة الحفر والموثوقية للجيل القادم من الرقائق.
