من 4 بوصة إلى 8 بوصة: عقد من نمو أشباه الموصلات SiC

في عام 2013، تساءلت الصناعة عما إذا كان من الممكن تسويق كربيد السيليكون تجاريًا على الإطلاق. وبعد مرور عشر سنوات، تعمل كربيد السيليكون على تشغيل المركبات الكهربائية والطاقة المتجددة - وتحولت المنافسة الحقيقية إلى المواد والمعدات وإنتاجية التصنيع. في عقد من الزمن، نمت رقائق SiC من 4 بوصة إلى 8 بوصة مع تقدم المعدات الفوقية. وبعيدًا عن الرقاقة نفسها، فإن طلاءات CVD SiC، وطلاءات Solid CVD SiC، وطلاءات TaC تحافظ الآن على تشغيل المعدات ذات درجة الحرارة العالية والمقاومة للتآكل بشكل موثوق. توفر شركة VETEK Semiconductor جميع حلول المواد الثلاثة لتصنيع SiC على نطاق واسع.

عقد التحول لـ SiC: من مواد المختبر إلى أشباه موصلات الطاقة السائدة

انتقلت SiC من مادة مختبرية واعدة في عام 2013 إلى تقنية رئيسية تدعم المركبات الكهربائية وإلكترونيات الطاقة وتحويل الطاقة اليوم - وتحول تركيز الصناعة من إثبات التكنولوجيا إلى إتقان التصنيع على نطاق واسع.

يلخص الجدول أدناه كيف تغيرت أولويات صناعة SiC خلال العقد الماضي.

2013 مقابل اليوم: كيف تحول تركيز صناعة SiC

البعد
2013
اليوم
مرحلة الصناعة
الانتقال من البحث والتطوير إلى التسويق المبكر
النشر السائد عبر السيارات الكهربائية وإلكترونيات الطاقة والطاقة
حجم الرقاقة السائدة
4 بوصة للانتقال إلى 6 بوصة (150 مم)
6 بوصة السائدة؛ تأهيل مقاس 8 بوصات (200 مم) وجاري العمل على التكثيف
السؤال المركزي
هل يمكن تسويق SiC؟
كيف يتم تصنيع SiC بكفاءة أعلى وعيوب أقل واتساق أكبر؟
مجالات التركيز الرئيسية
تحقيق 6 بوصات، التوحيد الأساسي
تحسين العائد، والحد من العيوب، واستقرار الدفعة، ووقت تشغيل المعدات
الاهتمام بالمواد
في المقام الأول الرقائق والأجهزة
الرقائق والأجهزة ومكونات المعدات (الطلاءات وأجزاء المنطقة الساخنة)

التحدي الأساسي لتسويق SiC: تقنية Epitaxy

لقد كانت المعدات الفوقية دائمًا هي عنق الزجاجة الفني لتسويق SiC - يمكن تتبع تقدم الصناعة مباشرة من خلال تطور المفاعلات الفوقية، بدءًا من المنصات المبكرة مقاس 6 بوصات إلى الأنظمة الآلية الحالية مقاس 150 مم/200 مم.

في عام 2013، كان تسويق SiC يتسارع، وكان صانعو المعدات يتنافسون بشكل أساسي حول القدرة الفوقية لـ SiC مقاس 6 بوصات (150 مم). ذكرت شركة أشباه الموصلات اليوم عن العديد من الأنظمة التمثيلية في ذلك الوقت:

معدات تمثيلية لـ SiC Epitaxy، 2013

صانع المعدات
نموذج
أبرز النقاط الفنية
اكسترون
المفاعل الكوكبي AIX G5 WW
ركائز مدعومة مقاس 6 × 150 مم أو 10 × 100 مم، مصممة لإنتاج الحجم الفوقي من SiC
LPE
أي سي آي إس إم 8 / إم 10
بنية CVD ذات الجدار الساخن، تدعم إنتاج طبقة SiC متعددة الرقائق
طوكيو إلكترون (TEL)
نظام بروبوس للأمراض القلبية الوعائية
مدعوم بما يصل إلى 6 بوصات من SiC، قابل للتكوين بغرف التفاعل المزدوجة

تم تصميم هذه الأنظمة المبكرة لحل أربع مشكلات: تحقيق طبقة SiC مقاس 6 بوصات، وتحسين تجانس الطبقة الفوقية، وخفض كثافة العيوب، وتلبية احتياجات التسويق المبكر لأجهزة الطاقة.

ومع التوسع السريع في اعتماد السيارات الكهربائية، والبنية التحتية لشحن السيارات الكهربائية، وأنظمة الطاقة الشمسية والتخزين، وأسواق الطاقة الصناعية، نما الطلب على أجهزة SiC وفقًا لذلك - وتطورت المعدات الفوقية من منصات البحث والتطوير صغيرة الحجم إلى أنظمة الجيل التالي المصممة للتصنيع على نطاق واسع. تشمل المنصات التمثيلية اليوم ما يلي:

المعدات التمثيلية لـ SiC Epitaxy، اليوم

صانع المعدات
النظام التمثيلي الحالي
أبرز النقاط الفنية
اكسترون
G10-كربيد
مصمم لإنتاج حجم 150 مم/200 مم من SiC، مع قدرة أعلى وأتمتة
LPE
سلسلة PE1O6/PE1O8
تم تصميمه خصيصًا لطبقة SiC ذات القطر الكبير باستخدام تقنية CVD المتقدمة للجدار الساخن
طوكيو إلكترون (TEL)
مفاعل TEL SiC Epi
تم تصميمه لتصنيع أجهزة طاقة SiC عالية الموثوقية، مع التركيز على الأتمتة واستقرار الإنتاج
تقنية نوفلير
نظام كربيد الفوقية
مصمم لتلبية متطلبات التصنيع المتقدمة لطبقة SiC
المواد التطبيقية
منصة SiC الفوقية
التوسع في معدات تصنيع أشباه الموصلات من الجيل الثالث

من 4 بوصة إلى 8 بوصة: كيف يؤدي تحجيم الرقاقة إلى خفض التكلفة ورفع الإنتاج

كل خطوة للأعلى في قطر رقاقة SiC - من 4 بوصة إلى 6 بوصة، والآن نحو 8 بوصة - تهدف إلى زيادة الإنتاج لكل رقاقة وخفض تكلفة التصنيع، والصناعة الآن في منتصف التحول من 6 بوصة إلى 8 بوصة.

في عام 2013، كانت صناعة SiC تتجه للانتقال من الرقائق مقاس 4 بوصة إلى 6 بوصة. كانت الشركات بما في ذلك Cree وDow Corning وShowa Denko وNorstel تعمل جميعها على توسيع سعة الركيزة والطبقة الفوقية مقاس 6 بوصات من SiC في ذلك الوقت. كان الهدف من الانتقال إلى الرقائق الأكبر حجمًا واضحًا ومباشرًا: زيادة الإنتاج لكل رقاقة، وخفض تكلفة التصنيع، وتحسين قابلية التوسع على مستوى الصناعة.

وبعد مرور أكثر من عقد من الزمن، يقود هذا المنطق نفسه الآن التحول من 6 بوصات إلى 8 بوصات. ذكرت شركة GlobalWafers، ثالث أكبر شركة لتصنيع رقائق السيليكون في العالم، أن إنتاج رقائق السيليكون مقاس 8 بوصات على مستوى الصناعة سوف يتسارع بشكل حاد خلال الفترة 2025-2026 - وهو التحول الذي كان يعتبر غير واقعي قبل عامين فقط (GlobalWafers، 2023). استهدفت شركتا Onsemi وResonac أيضًا عام 2025 لتأهيل وتعزيز ركائز SiC مقاس 8 بوصات والرقائق الفوقية (Compound Semiconductor News, 2024).

ما الذي يتغير عندما تصبح رقائق SiC أكبر؟

متري
لماذا يهم؟
يموت لكل رقاقة
ينتج عن سطح الرقاقة الأكبر حجمًا عددًا أكبر من الرقائق لكل عملية إنتاج، مما يؤدي إلى خفض تكلفة القالب بشكل مباشر
فجوة التكلفة مقابل السيليكون
عادةً ما تكلف رقائق SiC ما بين 5 إلى 10 أضعاف تكلفة السيليكون؛ تعمل الصناعة على تضييق هذا الرقم إلى ما يقرب من 3-5× من خلال عمليات النمو والعائد المحسنة (Patsnap Eureka، 2025).
أهداف السيطرة على العيوب
تشمل أهداف الصناعة كثافة الأنابيب الدقيقة أقل من 1 لكل سم² وكثافة الخلع أقل من 10³ لكل سم² للتطبيقات المتميزة (باتسناب يوريكا، 2025)
التركيز على التصنيع
تم التحول من "هل يمكننا تنمية البلورة" إلى تحسين الإنتاجية، وتقليل العيوب، واتساق الدفعة، ووقت تشغيل المعدات

مع ارتفاع قطر الرقاقة ومتطلبات الجودة، أصبحت المواد ومكونات المعدات المستخدمة خلال عملية التصنيع حاسمة تمامًا لتقدم SiC مثل الرقائق نفسها.


ما وراء الرقاقة: لماذا تعتبر مكونات المعدات مهمة بقدر أهمية رقائق SiC

تحظى رقائق SiC، وMOSFET، ووحدات الطاقة بمعظم الاهتمام، لكن مكونات المعدات داخل المفاعلات الفوقية ومفاعلات النمو البلوري تواجه ظروفًا قاسية بنفس القدر - ولم يعد الجرافيت التقليدي وحده كافيًا لتلبية متطلبات اليوم.

تميل المناقشات حول صناعة SiC إلى التركيز على ثلاثة أشياء: رقائق SiC، وSiC MOSFET، ووحدات الطاقة. ومن الناحية العملية، فإن مكونات المعدات المستخدمة في تصنيعها لا تقل أهمية. داخل المفاعلات الفوقية، وأفران النمو البلوري، وغيرها من عمليات أشباه الموصلات ذات درجة الحرارة العالية، يجب أن تتحمل المكونات الداخلية ما يلي:

• بيئات شديدة الحرارة

• الغازات المسببة للتآكل مثل H₂ وHCl

• متطلبات نظافة صارمة لتجنب تلويث الرقاقة

يوفر الجرافيت التقليدي أداءً حراريًا قويًا، ولكن مع الاستخدام الممتد يكون عرضة للتآكل السطحي، وتوليد الجسيمات، وتقصير عمر الخدمة - وكل ذلك يهدد بشكل مباشر إنتاجية الرقاقة واتساق العملية. هذه هي الفجوة التي تدخلت تكنولوجيا طلاء CVD SiC بشكل متزايد لسدها.


طلاء CVD SiC: التكنولوجيا وراء المعدات الموثوقة لدرجات الحرارة العالية

تعد طبقة SiC وطلاء SiC تقنيتين متميزتين تخدمان أغراضًا مختلفة - تقوم طبقة SiC بتصنيع مادة أشباه الموصلات نفسها، بينما يحمي طلاء CVD SiC المعدات التي تصنعها.

يستخدم Epitaxy SiC لتصنيع مواد أشباه الموصلات. على النقيض من ذلك، يتم تطبيق طلاء SiC CVD بشكل أساسي على المكونات الداخلية المهمة لمعدات أشباه الموصلات، لتحسين مقاومتها لدرجات الحرارة المرتفعة والتآكل.

كربيد الفوقية مقابل طلاء SiC: تقنيتان مختلفتان


كربيد الفوقية
طلاء SiC (CVD SiC)
غاية
قم بزراعة كربيد السيليكون البلوري لصنع الرقائق والأجهزة
حماية مكونات المعدات من الحرارة والتآكل
تنطبق على
ركيزة / رقاقة SiC
الجرافيت أو مكونات المعدات الأخرى
الإخراج
مادة أشباه الموصلات (المنتج)
جزء معدات متين وعالي الأداء (الأدوات)
المعدات النموذجية
المفاعلات الفوقية (Aixtron، LPE، TEL، إلخ.)
القابلات، الناقلات، الحلقات، أجزاء المنطقة الساخنة

كيف يعمل مركب الجرافيت + كربيد السيليكون

تُستخدم الآن مكونات الجرافيت المطلية بـ CVD SiC على نطاق واسع في معدات التنقيح SiC، ومعدات MOCVD، ومعدات التنضيد LED، ومعدات المعالجة الحرارية RTP/RTA. إن ترسيب طبقة SiC كثيفة على الجرافيت عالي النقاء يجمع بين قوة كلتا المادتين:

لماذا يعمل الجرافيت + SiC كمركب

مادة
مساهمة
الجرافيت (الأساسية)
الموصلية الحرارية ممتازة. الاستقرار الحراري الجيد
كربيد السيليكون (طلاء)
صلابة عالية استقرار درجات الحرارة العالية. مقاومة ممتازة للتآكل
نتيجة مركبة
مكون مناسب لبيئات تصنيع أشباه الموصلات المتقدمة

حلول مواد SiC المتقدمة من VETEK لأشباه الموصلات

مع استمرار الجيل الثالث من أشباه الموصلات في التوسع، توفر شركة VETEK Semiconductor ثلاثة حلول تكميلية للمواد - الجرافيت المطلي بـ CVD SiC، والطلاءات الصلبة CVD SiC، وطلاءات TaC - المصممة لتلبية المتطلبات الحرارية والكيميائية المحددة لمعدات تصنيع SiC.

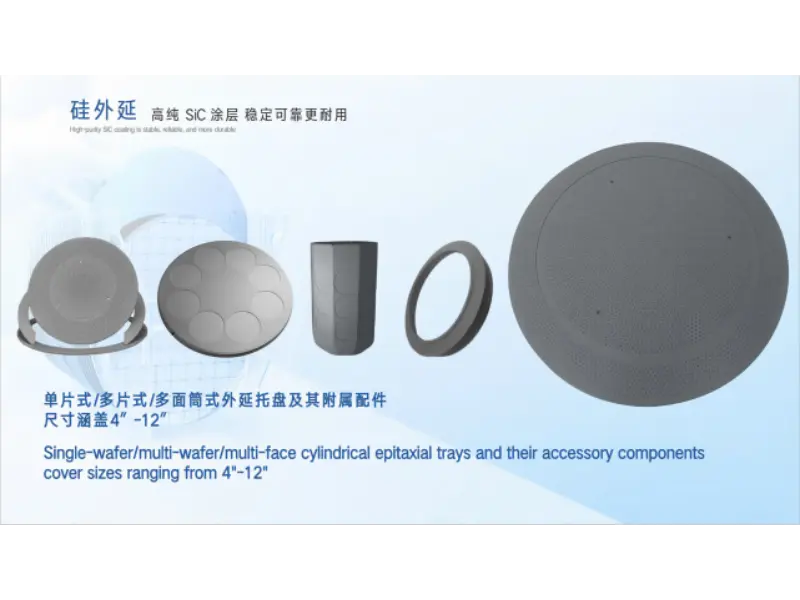

مكونات الجرافيت المطلية بـ CVD SiC

يتم استخدام مكونات الجرافيت المطلية بـ CVD SiC من VETEK في مستقبلات SiC Epitaxy، وحاملات MOCVD، وحاملات الرقاقة، ومكونات Halfmoon، والمكونات الحرارية لأشباه الموصلات.

• طلاء SiC عالي النقاء

• تجانس حراري ممتاز

• الاستقرار في درجات الحرارة العالية

• مقاومة قوية للتآكل

مكونات الجرافيت المطلية بـ VETEK CVD SiC لتطبيقات SiC epitaxy وMOCVD والتطبيقات الحرارية لأشباه الموصلات.

مكونات CVD SiC الصلبة

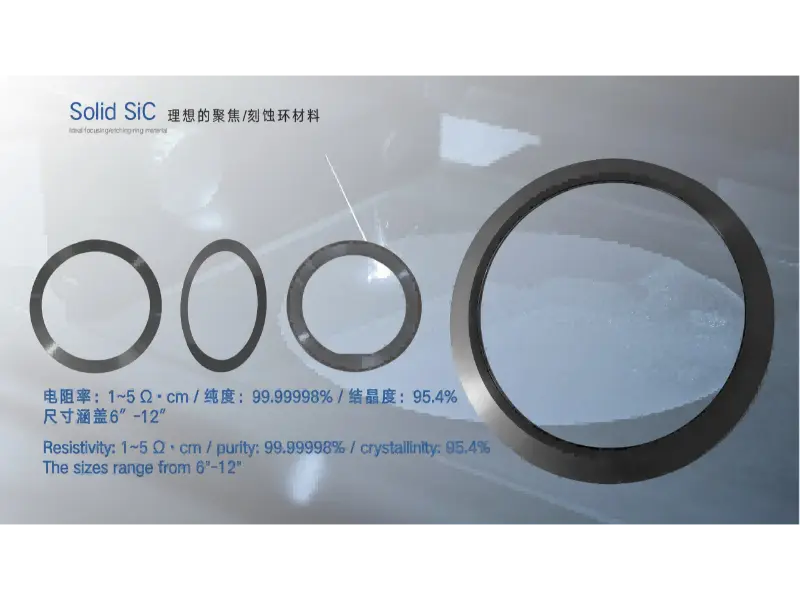

بالنسبة لعمليات الحفر المتقدمة ودرجات الحرارة العالية، توفر Solid CVD SiC درجة أعلى من أداء المواد. تتضمن التطبيقات النموذجية حلقات التركيز ومكونات RTP/EPI ومكونات معالجة البلازما.

• بنية كثيفة وغير مسامية

• توليد جسيمات منخفض للغاية

• مقاومة ممتازة للبلازما

• عمر خدمة طويل

حلقات تركيز CVD SiC الصلبة والبلازمامكونات العملية لتطبيقات الحفر المتقدمة وRTP/EPI.

حلول طلاء TaC

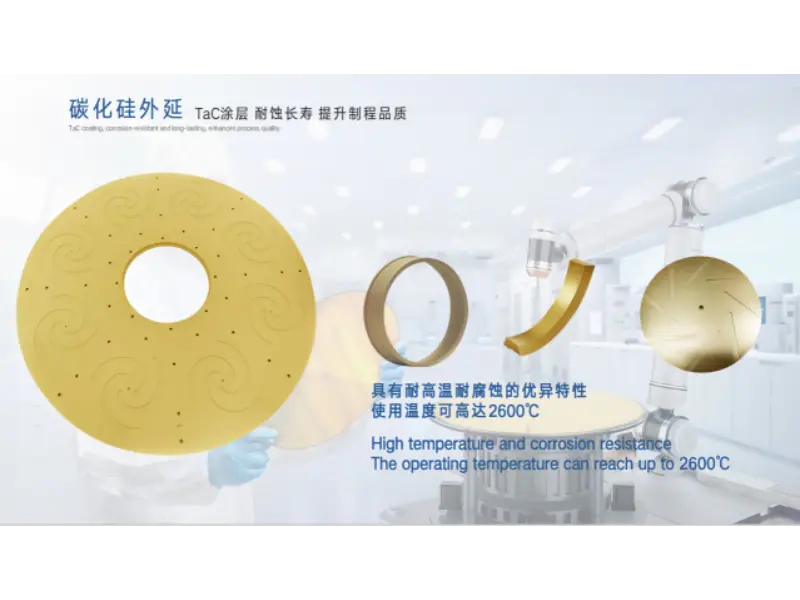

مع استمرار ارتفاع درجات حرارة نمو بلورات SiC، أصبحت طلاءات كربيد التنتالوم (TaC) مادة مهمة للمجالات الحرارية ذات درجات الحرارة العالية جدًا. يوفر TaC ثباتًا أعلى في درجة الحرارة، ومقاومة ممتازة للأكسدة، وثباتًا كيميائيًا متميزًا - وهو مناسب لمعدات نمو بلورات SiC، ومكونات المجال الحراري ذات درجة الحرارة العالية، وبيئات تصنيع أشباه الموصلات من الجيل الثالث.

مكونات المنطقة الساخنة المطلية بـ TaC مصممة لنمو بلورات SiC ذات درجة الحرارة العالية جدًا.

تعالج خطوط الإنتاج الثلاثة هذه معًا المتطلبات الحرارية والكيميائية المختلفة الموجودة عبر سلسلة تصنيع SiC:

لمحة سريعة عن حلول مواد SiC الثلاثة من VETEK

حل
الأنسب ل
الفائدة الرئيسية
المكونات النموذجية
CVD SiC مطلي بالجرافيت
كربيد السيليكون/MOCVD/LED، RTP/RTA
يجمع بين الأداء الحراري للجرافيت ومقاومة التآكل لـ SiC
المشتبه بهم، حاملات الرقاقات، مكونات نصف القمر
الصلبة الأمراض القلبية الوعائية كربيد
عمليات الحفر المتقدمة والبلازما عالية الحرارة
توليد جسيمات كثيفة وغير مسامية ومنخفضة للغاية
حلقات التركيز، مكونات RTP/EPI
طلاء تاك
نمو بلورات SiC، مناطق ساخنة شديدة الحرارة
أعلى استقرار في درجات الحرارة ومقاومة الأكسدة
مكونات المنطقة الساخنة والمجال الحراري


الأسئلة المتداولة

1. ما هو الفرق بين طبقة SiC وطلاء SiC؟

تعمل مادة SiC epitaxy على تنمية طبقة كربيد السيليكون البلورية لصنع رقائق وأجهزة أشباه الموصلات. يقوم طلاء SiC (CVD SiC) بترسيب طبقة رقيقة وكثيفة من SiC على الجرافيت أو ركائز أخرى لحماية مكونات المعدات من الحرارة والتآكل. أنها تخدم أغراض مختلفة داخل نفس سلسلة التصنيع.

2. لماذا يتم طلاء الجرافيت بمادة SiC بدلاً من استخدامه بمفرده؟

يتمتع الجرافيت العاري بموصلية حرارية وثبات ممتازين، ولكنه يتآكل ويولد جزيئات عند تعرضه لدرجات حرارة عالية وغازات مثل H₂ وHCl مع مرور الوقت. يضيف طلاء CVD SiC الكثيف الصلابة والمقاومة الكيميائية والثبات في درجات الحرارة العالية مع الحفاظ على الأداء الحراري للجرافيت.

3. ما هو استخدام Solid CVD SiC؟

إن Solid CVD SiC عبارة عن مادة كربيد سيليكون كثيفة وغير مسامية تستخدم في عمليات الحفر المتقدمة ودرجات الحرارة العالية، بما في ذلك حلقات التركيز ومكونات RTP/EPI وأجزاء معالجة البلازما - وهي تطبيقات تتطلب توليد جزيئات منخفضة للغاية وعمر خدمة طويل.

4. لماذا يحتاج نمو بلورات SiC إلى طلاءات TaC؟

نظرًا لأن عمليات نمو بلورات SiC تدفع نحو درجات حرارة أعلى، تحتاج مكونات المنطقة الساخنة إلى مواد تقاوم الأكسدة وتبقى مستقرة كيميائيًا تحت الحرارة الشديدة. توفر طلاءات TaC ثباتًا أعلى في درجة الحرارة مقارنة بالجرافيت وحده، مما يجعلها مناسبة تمامًا لأفران نمو بلورات SiC ومكونات المجال الحراري ذات درجة الحرارة العالية.

5. لماذا تنتقل الصناعة من رقائق SiC مقاس 6 بوصة إلى 8 بوصة؟

تعمل الرقاقات الأكبر حجمًا على زيادة عدد القوالب لكل رقاقة، مما يقلل من تكلفة التصنيع لكل شريحة ويحسن قابلية التوسع. يقوم صانعو الرقائق وصانعو الرقائق الآن بتأهيل ركائز SiC مقاس 8 بوصات والرقائق الفوقية لتلبية الطلب المتزايد من المركبات الكهربائية والطاقة المتجددة وإلكترونيات الطاقة الصناعية.


ملخص: لقد دخل تصنيع SiC عصر المنافسة في قدرات العمليات

لقد تغير السؤال المحدد لصناعة SiC - من ما إذا كان من الممكن تسويق المادة تجاريًا، إلى مدى كفاءة ونظافة واستمرارية تصنيعها على نطاق واسع.

في عام 2013، كان السؤال المركزي في الصناعة هو ما إذا كان من الممكن تسويق SiC تجاريًا على الإطلاق. واليوم، بعد مرور أكثر من عقد من الزمان، أصبح هذا السؤال: كيف يمكن تصنيع منتجات كربيد السيليكون بكفاءة أعلى، وعيوب أقل، وقدر أكبر من الاستقرار؟

مع استمرار توسع صناعة SiC، تظل أقطار الرقاقات الأكبر وتقنية الفوقية المحسنة ومعدات التصنيع المحسنة هي الاتجاهات الأساسية لتطوير الصناعة. وفي الوقت نفسه، أصبحت طلاءات CVD SiC عالية النقاء ومواد CVD SiC الصلبة ومواد TaC من التقنيات الرئيسية لضمان استقرار تصنيع أشباه الموصلات.

تظل شركة VETEK Semiconductor تركز على مواد أشباه الموصلات المتقدمة، وتوفر حلول مواد موثوقة لطبقة SiC، ونمو البلورات، وتصنيع أشباه الموصلات ذات درجة الحرارة العالية - مما يدعم الجيل القادم من صناعة أشباه الموصلات.


حول VETEK لأشباه الموصلات

تقوم شركة VETEK Semiconductor بتصميم وتصنيع الجرافيت المطلي بـ CVD SiC، ومكونات الطلاء الصلبة CVD SiC، وTaC لـ SiC epitaxy، وMOCVD، ونمو البلورات، ومعدات أشباه الموصلات ذات درجة الحرارة العالية. تم إعداد هذا المقال من قبل فريق هندسة المواد في VETEK، بالاعتماد على تقارير الصناعة من Semiconductor Today والتحليل الحالي لسوق رقائق SiC، ويعكس خبرة VETEK المباشرة في توريد المكونات إلى خطوط تصنيع SiC.

المصادر المشار إليها: Semiconductor Today (ميزة الصناعة لعام 2013)؛ البيانات العامة لشركة GlobalWafers (2023)؛ أخبار أشباه الموصلات المركبة (2024)؛ تحليل أسعار رقائق الويفر Patsnap Eureka SiC (2025). تعتمد الأرقام ومواصفات المعدات الخاصة بمنتجات VETEK على وثائق المنتج الداخلية.
