الركيزة مقابل Epitaxy: الأدوار الرئيسية في تصنيع أشباه الموصلات

مقدمة: ركائز الرقائق الحديثة

لكي نفهم حقًا كيف تحقق شريحة متقدمة عمليات حسابية عالية السرعة ومخرجات عالية الطاقة، يجب علينا أن نتعمق في الركيزتين الأساسيتين لبنيتها المادية - الركيزة شبه الموصلة وعملية النمو الفوقي.

ببساطة، توفر الركيزة "الأساس" للدعم الميكانيكي وتبديد الحرارة، في حين أن الطبقة الفوقية هي "الطبقة الوظيفية النشطة" المبنية بدقة على هذا "الأساس". على الرغم من أن المصطلحين يختلفان بشخصية واحدة فقط، إلا أن لديهما اختلافات جوهرية في البنية المادية وعمليات التصنيع والأدوار الوظيفية. ستوضح هذه المقالة بشكل منهجي الاختلافات التقنية والمعلمات الرئيسية والتأثير الحاسم على أداء الجهاز النهائي.

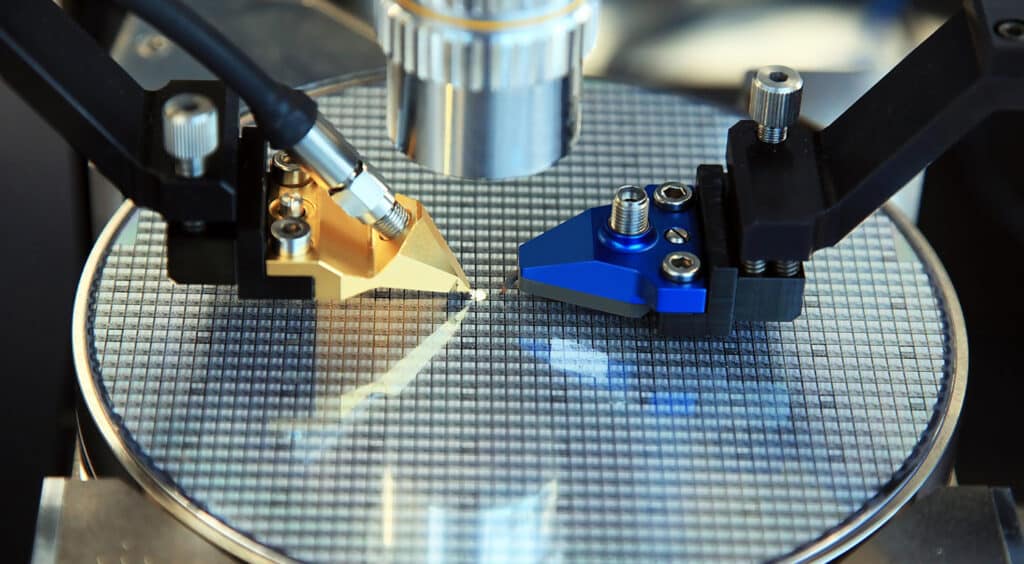

I. ما هي الركيزة أشباه الموصلات؟

[الخلاصة الرئيسية لهذا القسم]: تعمل الركيزة شبه الموصلة بمثابة "الهيكل العظمي" للجهاز و"المشتت الحراري". يهيمن السيليكون أحادي البلورة عالي النقاء (Si) على السوق الاستهلاكية، في حين أصبح كربيد السيليكون (SiC)، مع موصليته الحرارية العالية التي تبلغ 4.9 واط / سم · كلفن، خيارًا لا غنى عنه للسيارات الكهربائية وتطبيقات الجهد العالي.

تشكل ركائز أشباه الموصلات الأساس الهيكلي والحراري لجميع أجهزة أشباه الموصلات تقريبًا. ومن منظور ميكانيكي، فهي بمثابة منصة مادية تدعم الهياكل الدقيقة والنانوية؛ والأهم من ذلك، أنها توفر قالبًا شبكيًا بلوريًا مستمرًا يحدد الاتجاه البلوري والسلامة الهيكلية للطبقات المودعة لاحقًا.

اعتمادًا على متطلبات التطبيق، يمكن أن تكون المواد الأساسية أحادية البلورة، أو متعددة البلورات، أو حتى غير متبلورة؛ ومع ذلك، تعتمد الأجهزة الإلكترونية عالية الأداء بشكل كامل تقريبًا على سبائك أحادية البلورة عالية النقاء لتقليل حدود الحبوب والعيوب التي تعيق حركة الناقل.

1.1 أنواع الركيزة السائدة وخصائصها المادية

يؤثر اختيار الركائز كبيرة الحجم بشكل مباشر على أداء الجهاز وإنتاجية التصنيع وهيكل التكلفة. تستخدم الصناعة في المقام الأول ثلاثة أنواع رئيسية من الركائز:

• ركائز السيليكون: يظل السيليكون أحادي البلورة (Si) المزروع عبر طرق Czochralski (CZ) أو Float Zone (FZ) هو الاتجاه السائد المطلق في صناعة أشباه الموصلات العالمية حتى يومنا هذا. وتكمن مزاياها في فعالية التكلفة الاستثنائية والقوة الميكانيكية العالية وقابلية التوسع حتى 300 ملم (12 بوصة). يتم استخدامه على نطاق واسع في المعالجات الاستهلاكية وأجهزة الذاكرة والخلايا الشمسية القياسية.
• ركائز واسعة النطاق (كربيد السيليكون والياقوت): عندما تتجاوز متطلبات الطاقة والتردد الحدود المادية للسيليكون، تصبح المواد ذات فجوة النطاق الواسعة هي الاختيار الحتمي.
• كربيد السيليكون (SiC): بفضل الموصلية الحرارية المتميزة (حوالي 3.7 إلى 4.9 واط/سم · كلفن[1]) وقوة المجال الكهربائي عالية الانهيار، فهو خيار مثالي لمحولات السيارات الكهربائية وشبكات الطاقة ذات الجهد العالي.
• الياقوت (Al₂O₃): بفضل الشفافية البصرية الممتازة وخصائص العزل الكهربائي، فإنه يستخدم على نطاق واسع في مصابيح LED الزرقاء/الأشعة فوق البنفسجية وتطبيقات RF SOI المتخصصة.
• الركيزة الكوارتز: بفضل خموله الكيميائي العالي للغاية، ومعامل التمدد الحراري المنخفض للغاية، والنقاء البصري العالي، يتم استخدامه بشكل أساسي في المكونات البصرية المتطورة، وفراغات الأقنعة، ومعدات الاستشعار المتخصصة.

1.2 الوظيفتان الأساسيتان للركائز: الدعم وتبديد الحرارة

أثناء التشغيل الفعلي للجهاز، تؤدي الركائز السائبة وظيفتين رئيسيتين لا يمكن الاستغناء عنهما:

الدعم الميكانيكي: يوفر صلابة هيكلية أثناء التدوير الحراري الشديد، والعمليات الكيميائية عالية الفراغ، ومعالجة الرقاقات، والتعبئة الخلفية، مما يمنع بشكل فعال تزييف الرقاقة وكسرها.

التوصيل الحراري (تبديد الحرارة): تولد الرقائق الحديثة تدفقات حرارية موضعية هائلة؛ تعمل ركائز السيليكون السائبة كمشتتات حرارية مباشرة، مما يبدد الحرارة إلى الخارج لمنع ارتفاع درجة حرارة منطقة الوصلات والهروب الحراري.

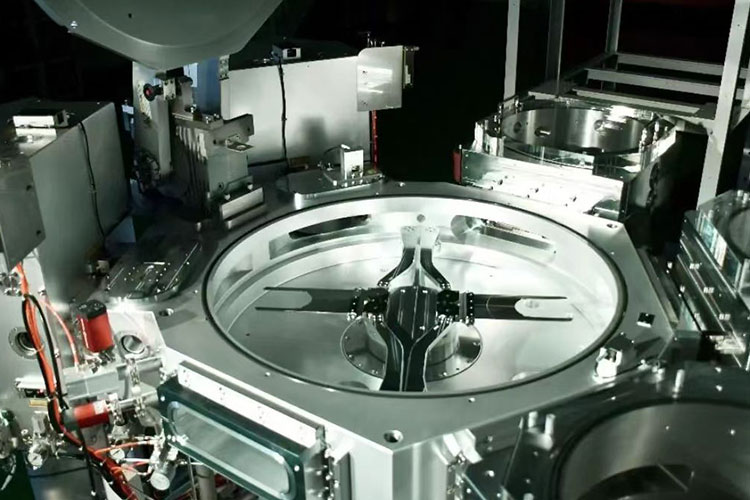

ثانيا. ما هو النمو الفوقي لأشباه الموصلات؟ (الطبقة النشطة المعتمدة على الأداء)

[الخلاصة الرئيسية لهذا القسم]: الطبقة الفوقي هي "روح أداء الشريحة". تتعامل CVD/MOCVD مع الإنتاج الصناعي واسع النطاق، بينما يتيح MBE (Molecular Beam Epitaxy) واجهات شديدة الانحدار بدقة على المستوى الذري. بدون التكنولوجيا الفوقية، ستكون المقاومة المنخفضة للغاية لرادار الموجات المليمترية 5G ودوائر MOSFET عالية الجهد مستحيلة.

على الرغم من أن الركيزة توفر أساسًا مستقرًا، إلا أن البلورات المفردة كبيرة الحجم تحتوي حتماً على عيوب دقيقة وشوائب طبيعية وخصائص كهربائية ثابتة. لتصنيع أجهزة فائقة السرعة وعالية الكفاءة، اعتمد المصنعون الترسيب المتحكم فيه لطبقات بلورية رقيقة فائقة النظافة على ركيزة مستهدفة.

أثناء العملية الفوقي، يتم ترسيب ذرات البخار أو الحزم الجزيئية على سطح الركيزة الساخن وتتوافق تمامًا مع الشبكة البلورية الأساسية. تُظهر الرقاقة الفوقي الناتجة نقاءً بلوريًا عاليًا للغاية، مع كثافة عيب أقل بعدة مرات من كثافة الركيزة السائبة.

2.1 تعميم تقنيات ومعدات الترسيب الفوقي

يتم تحقيق النمو الفوقي الحديث في المقام الأول من خلال الطرق المتقدمة التالية:

• ترسيب الأبخرة الكيميائية (CVD / MOCVD): تتحلل السلائف الغازية على سطح الرقاقة الساخنة لتشكل طبقة موحدة أحادية البلورة. ومن بين هذه المعايير، يعد ترسيب البخار الكيميائي المعدني العضوي (MOCVD) هو المعيار الصناعي للنمو الفوقي للمركبات III-V وأشباه الموصلات ذات فجوة النطاق الواسعة.

• تنضيد الشعاع الجزيئي (MBE): يتم إجراء هذه العملية في بيئة فراغ عالي للغاية (UHV)، وتحقق دقة طبقة ذرة واحدة عن طريق توجيه شعاع حراري دقيق على الركيزة، مما يؤدي إلى تدرجات شديدة الانحدار في الواجهة. إنها مناسبة للهياكل فائقة الدقة مثل الآبار الكمومية.

لا يعتمد الترسيب الفوقي عالي الجودة على التحكم الدقيق في العملية فحسب، بل يعتمد أيضًا على إدارة عمر المكونات الرئيسية داخل غرفة التفاعل (مثل ركائز الجرافيت المطلية بـ SiC)، مما يؤثر بشكل مباشر على استقرار العملية وإنتاجيتها.

2.2 التطبيقات المتقدمة التي تم تمكينها بواسطة التكنولوجيا الفوقي

يتيح Epitaxy تصميمات الأجهزة التي لا يمكن تحقيقها باستخدام المواد السائبة وحدها:

• ترانزستور ثنائي القطب غير متجانس من السيليكون والجرمانيوم (SiGe HBT): يؤدي نمو الطبقة الفوقية SiGe فائقة الرقة على منطقة القاعدة إلى حدوث تحول في فجوة النطاق، مما يعزز بشكل كبير سرعة الاستجابة عالية التردد.
• تكنولوجيا السيليكون المتوترة: يؤدي ترسيب طبقة سيليكون رقيقة على شبكة SiGe إلى إحداث إجهاد شد أو ضغط، وبالتالي زيادة حركة الناقل (تم تحسين حركة الإلكترون في n-FETs وحركة الثقب في p-FETs).
• النمو الفوقي الانتقائي (SEG): في بنيات FinFET وGate-All-Around (GAA) الحديثة، يؤدي النمو الفوقي الانتقائي لـ Si/SiGe في مناطق المصدر/التصريف إلى تقليل مقاومة التلامس وزيادة تيار التشبع.

لتعريف عملية تنضيد أشباه الموصلات، راجع:ما هي عملية تنضيد أشباه الموصلات؟

ثالثا. الركيزة مقابل الرقاقة الفوقي: نظرة عامة على الاختلافات الرئيسية

[الاستنتاج الرئيسي لهذا القسم]: الطريقة الأكثر مباشرة للتمييز بين الاثنين هي فحص "أدوارهما الوظيفية" - فالركيزة مسؤولة عن تحمل الصدمات الفيزيائية والحرارية، في حين أن الطبقة الفوقية مسؤولة عن تحمل المجالات الحالية والكهربائية. من خلال فصل المنطقة النشطة عن المنطقة المعرضة للعيوب، تحقق الرقاقات الفوقية مستويات تيار تسرب أقل بأكثر من ترتيب واحد من حيث الحجم من الأجهزة المصنعة مباشرة على الركيزة.

لإجراء مقارنة مرئية، يلخص الجدول أدناه الاختلافات الأساسية بين الركائز السائبة والرقائق الفوقي من حيث معلمات التصنيع الرئيسية:

رابعا. التقدم التقني: كيف يعمل Epitaxy على تحسين أداء الجهاز بشكل أساسي؟

[الخلاصة الرئيسية لهذا القسم]: العيوب الدقيقة الطبيعية ونقاط الضغط الحراري في الركائز السائبة هي "القتلة الخفية" التي تسبب ارتفاع تسرب التيار وانخفاض جهد الانهيار في الأجهزة. يكمن جوهر التكنولوجيا الفوقي في فصل "الركيزة الميكانيكية المعيبة" عن "الطبقة الوظيفية النشطة الخالية من العيوب"، وبالتالي عزل النقل الحامل داخل الطبقة الفوقي النقية. يؤدي تصميم الفصل هذا بشكل مباشر إلى ترددات تشغيل أعلى، واستهلاك أقل للطاقة، وعمر أطول للجهاز - وهي قفزة نوعية لا يمكن تحقيقها أبدًا باستخدام الركائز السائبة وحدها.

إن إدخال التكنولوجيا الفوقي لا يعني مجرد "إضافة طبقة من الفيلم"، بل هو نقلة نوعية في موثوقية الجهاز والأداء الكهربائي.

حتى مع أعلى درجة نقاء كيميائي، فإن الركائز السائبة القياسية تحتوي حتماً على مسامية دقيقة، ورواسب الأكسجين، ونقاط الإجهاد الحراري المتبقية من عملية سحب البلورات. غالبًا ما يؤدي تصنيع الأجهزة مباشرة على الركائز السائبة إلى ارتفاع معدل التسرب الحالي وانخفاض تحمل جهد الانهيار.

في المقابل، تقوم الرقائق الفوقي بعزل النقل الحامل داخل طبقة فوقي نقية وخالية من العيوب. من خلال فصل المنطقة الوظيفية النشطة عن الركيزة الميكانيكية المعرضة للعيوب، يتمكن المصنعون من تحقيق ما يلي:

• ترددات تشغيل أعلى (انخفاض السعة الطفيلية)؛
• انخفاض استهلاك الطاقة (تقليل التسرب)؛
• عمر أطول للجهاز واستقرار استثنائي تحت الضغط الحراري الكهروحراري الشديد.

على سبيل المثال، في مجال أشباه موصلات الطاقة، تحدد جودة الطبقة الفوقية المتجانسة من كربيد السيليكون بشكل مباشر معدل انهيار الجهد ومقاومة أجهزة MOSFET - وهو أمر لا تستطيع ركائز SiC الكبيرة تحقيقه بمفردها.

V. القضايا الفنية التي تهم المهندسين (الأسئلة الشائعة)

(الأسئلة التالية مستمدة من التحديات التقنية الشائعة التي يواجهها مهندسو عمليات خط إنتاج أشباه الموصلات أثناء عمليات النمو الفوقي الفعلية)

س1: إذا زادت المواد الجسيمية فجأة أثناء النمو الفوقي، بصرف النظر عن تسربات الحجرة، ما هي المناطق الأخرى التي يسهل التغاضي عنها والتي يجب فحصها؟

ج: يعد هذا أحد أكثر المواقف غير المتوقعة تحديًا التي يواجهها المهندسون أثناء تشغيل الرقاقات الروتينية. بعد التأكد من أن الغرفة محكمة الغلق، نوصي بإعطاء الأولوية للتحقيق في ثلاث "زوايا خفية":

1. الحالة السطحية لمستقبل الجرافيت: الشقوق الصغيرة أو مناطق التقشير في طلاء SiC يمكن أن تطلق جزيئات عند درجات حرارة عالية. إذا تم استخدام المستقبِل لأكثر من 1000 عملية تشغيل، فنوصي باستبداله على الفور للاختبار - تختفي العديد من مشكلات الجسيمات بعد استبدال المستقبِل بآخر يحتوي على طبقة سليمة.

2. الضغط العابر أثناء تبديل خط الغاز: في أنظمة MOCVD، قد تؤدي تقلبات الضغط في لحظة تبديل الغاز المصدر إلى انفصال المنتجات الثانوية عن الجدران الداخلية للأنابيب. نوصي بفحص منحنى الاستجابة لجهاز التحكم التلقائي في الضغط (APC) للتأكد من حدوث تجاوز للضغط.

3. الملوثات الموجودة على الجانب الخلفي من الركيزة: إذا كان هناك غبار ناعم أو بقايا عضوية على الجانب الخلفي من الركيزة قبل دخولها إلى الحجرة، فقد "تهاجر" إلى الطبقة الفوقية الأمامية عند درجات حرارة عالية - وهذه هي المشكلة الأكثر شيوعًا التي يتم التغاضي عنها.

استكشاف أخطاء الجسيمات وإصلاحها هو في الأساس عملية "إزالة": ابدأ بالمواد الاستهلاكية التي يتم استبدالها بشكل متكرر وتتبع المشكلة خطوة بخطوة نحو الأجزاء الأعمق من الغرفة.

س2: في حالة SiC، ما مدى ضيق نافذة العملية لنمو التدفق التدريجي؟ ما هي التحمل لانحرافات درجة الحرارة والضغط؟

ج: يمس هذا السؤال جوهر عملية تنضيد SiC - يتطلب نمو التدفق التدريجي استيفاء ثلاثة شروط في وقت واحد ضمن نافذة ضيقة للغاية: القدرة على الحركة السطحية الكافية، وحاجز النواة المناسب عند حافة الخطوة، وقمع نمو الجزيرة ثلاثي الأبعاد.

بناءً على البيانات العملية من خطوط الإنتاج الضخم:

• نافذة درجة الحرارة: عادة بين 1550 درجة مئوية و1650 درجة مئوية، مع نافذة فعالة تبلغ حوالي ±15 درجة مئوية. إذا كانت درجة الحرارة منخفضة للغاية، تتدهور خشونة السطح (RMS) بشكل حاد؛ إذا كانت درجة الحرارة مرتفعة جدًا، تظهر شوائب متعددة الأشكال 3C-SiC.
• نافذة الضغط: يتم التحكم فيه عادةً بين 50 و200 ملي بار، مع نافذة فعالة تبلغ حوالي ±20 ملي بار. الضغط الزائد ← انخفاض طول الهجرة السطحية واندماج الخطوات؛ ضغط غير كافي ← انخفاض في التشبع بالبخار وانخفاض كبير في معدل النمو.

في التطبيقات الهندسية العملية، يفضل معظم مهندسي العمليات تثبيت درجة الحرارة أولاً ثم ضبط الضغط بدقة للعثور على النافذة، لأن الغرفة تستجيب بسرعة أكبر لتغيرات الضغط، مما يجعلها مناسبة لعمليات المسح السريع (تصميم التجارب).

س 3: كيف يتم تحديد دورة الاستبدال لمستشعر الجرافيت في معدات MOCVD؟ هل يعتمد على عدد مرات التشغيل أو الفحص البصري؟

ج: تتعلق هذه المشكلة بشكل مباشر بالتوازن بين إنتاجية العملية وتكاليف الإنتاج وهي محور تركيز رئيسي لكل من مهندسي خط الإنتاج وصناع القرار في مجال المشتريات.

الممارسة المتوافقة مع معايير الصناعة هي نهج مزدوج المسار يجمع بين "عمر الدفعة" و"الفحص البصري":

• عمر الدفعة: يوفر الموردون فترة خدمة موصى بها (على سبيل المثال، يوصى بمستقبلات VETEK المطلية بـ SiC لدفعات Aixtron)، المستمدة من اختبارات الشيخوخة المتسارعة بناءً على إجهاد التدوير الحراري للطلاء. حتى لو كان المظهر طبيعيًا، فمن المستحسن استبدال المُستقبل كما هو مقرر قبل الوصول إلى عدد الدُفعات هذا للتخفيف من مخاطر الفشل المفاجئ.

• التفتيش البصري: بعد كل دفعة من المعالجة، قم بفحص سطح طلاء SiC بصريًا أو فحصه تحت المجهر. في حالة ظهور أي من "العلامات الحمراء" التالية، يجب إجراء الاستبدال على الفور - لا تنتظر حتى نهاية فترة الخدمة الموصى بها:

①تقشير أو تكسير واضح للطلاء؛

② بقع متغيرة اللون يبلغ قطرها أكبر من 1 مم على السطح (تشير إلى تلف الطلاء وأكسدة ركيزة الجرافيت)؛

③ تغيرات سمك موضعية متكررة في الطبقة الفوقي، بشرط استبعاد عوامل توزيع تدفق الهواء.

تتمثل إحدى الممارسات الهندسية المعتمدة على نطاق واسع في تعيين دورة الاستبدال بنسبة 80% من العمر الموصى به من قبل المورد، مع إنشاء قاعدة بيانات لعمر الركيزة في نفس الوقت عن طريق تصوير وأرشفة مظهر كل دفعة - يتجنب هذا النهج كلاً من التخريد المبكر (الذي يسبب النفايات) والمقامرة حتى الفرن الأخير، مما قد يؤدي إلى خردة على مستوى الدفعة.

س 4: عندما يتجاوز انحناء أو اعوجاج الرقاقة الفوقي المواصفات، هل يرجع ذلك في المقام الأول إلى الركيزة أم إلى العملية الفوقي؟

ج: هذه هي قضية "إسناد المسؤولية" الأكثر إثارة للجدل بين المهندسين أثناء اجتماعات تحليل الإنتاجية. الجواب هو أن كلاهما يساهم، لكن الوزن النسبي يختلف باختلاف نظام المواد:

تسلسل عملي لاستكشاف الأخطاء وإصلاحها لمشكلات صفحة الحرب: أولاً، تحقق من بيانات صفحة الحرب الواردة للركيزة (تقرير Cpk للمورد) → ثم، تحقق من توحيد درجة حرارة الفرن الفوقي (المعايرة الحرارية) → أخيرًا، اضبط وصفة العملية.

سادسا. ملخص وتوصيات الاختيار

باختصار، تعمل الركيزة بمثابة "الهيكل العظمي والمشتت الحراري"، بينما تعمل الطبقة الفوقي بمثابة "الدماغ والعضلات". وكلاهما لا غنى عنه:

إذا كنت تركز على رقائق المنطق القياسية الحساسة من حيث التكلفة أو الأجهزة المنفصلة البسيطة، فإن ركائز السيليكون عالية الجودة وكبيرة الحجم كافية لتلبية احتياجاتك.

إذا كان تطبيقك يتضمن اتصالات عالية التردد، أو تحويل طاقة عالي الجهد، أو كشف ضوئي عالي الحساسية، فإن الرقائق المنتجة باستخدام عمليات الفوقي الدقيقة هي خيارك الأفضل.

وفي صناعة تصنيع أشباه الموصلات اليوم، والتي تسعى باستمرار إلى إيجاد حلول "أسرع وأصغر وأكثر كفاءة"، أصبحت التكنولوجيا الفوقية أداة أساسية لاختراق الحدود المادية لقانون مور.
