تخصيص تركيبات الجرافيت الخاصة بـ GTMS/CTMS: حل التصنيع العميق بفتحات صغيرة

تركيبات الجرافيت الخاصة من GTMS تخترق التصنيع بالميكرون: حل مخصص لـ 1500 فتحة صغيرة تم ترتيبها بدقة في 0.01 ㎡

أثناء عملية التلبيد ذات درجة الحرارة العالية لـ GTMS/CTMS في عبوات الإلكترونيات الدقيقة، يجب أن تجمع تركيبات الجرافيت الخاصة بين التوافق على مستوى الميكرون والمقاومة الحرارية العالية والثبات. ولمواجهة تحديات تقطيع الحواف، وتآكل الأدوات بسرعة فائقة، والتسامح التراكمي في الثقوب الدقيقة فائقة الكثافة ذات المساحة الصغيرة، أمضت VeTek 10 أشهر في اختراق عنق الزجاجة للتصنيع العميق المستمر لما يقرب من 10000 ثقب صغير من خلال تكييف المواد، وإعادة بناء حركيات القطع، والفحص متعدد الأبعاد للحلقة المغلقة، مما يحقق تسليمًا موثوقًا للغاية وشاملاً.

1. لقطة البيانات الرئيسية ومقارنة الأداء

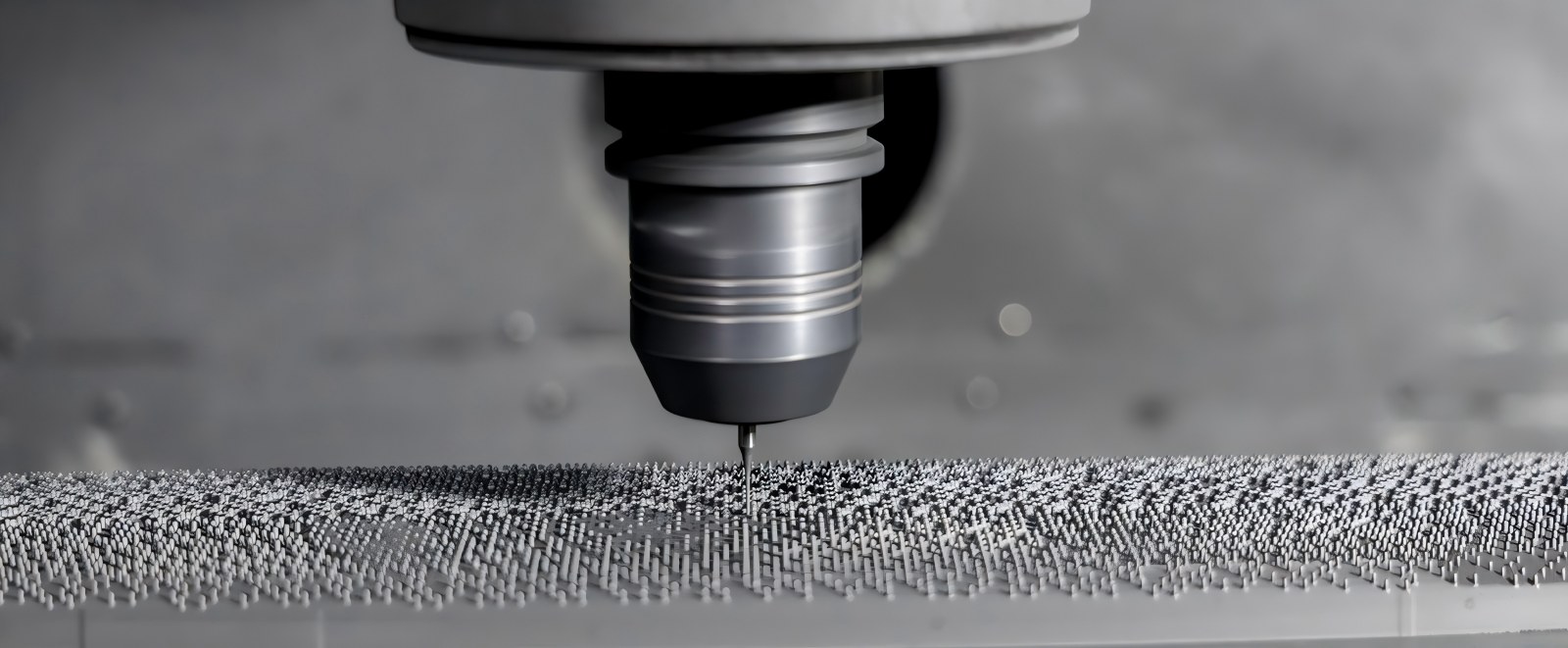

الشكل 1 - لوحة تثبيت خاصة من الجرافيت GTMS/CTMS والمكونات الهيكلية لتصنيع الفتحات الدقيقة

في عملية التعبئة والتغليف المحكم GTMS، يحدد اتساق الثقب ومقاومة التشوه الحراري لألواح تثبيت الجرافيت بشكل مباشر تماسك التغليف وإنتاجية المنتج النهائي. تتم مقارنة مؤشرات العملية والأداء الرئيسية قبل وبعد الاختراق الفني لفريق VeTek على النحو التالي:

2. خلفية العميل وسيناريوهات تطبيق التعبئة والتغليف المحكم GTMS/CTMS

العميل في هذا التعاون هو مؤسسة بحث وتطوير وتصنيع متخصصة في أجهزة الاستشعار عالية الموثوقية ومكونات تعبئة الإلكترونيات الدقيقة. تطبق خطوط الإنتاج الأساسية الخاصة بها على نطاق واسع عمليات تلبيد GTMS/CTMS (ختم الزجاج/السيراميك إلى المعدن). في أفران الختم ذات درجة الحرارة العالية، تعمل تركيبات الجرافيت الخاصة كقوالب حاملة عالية الدقة، وهي مسؤولة عن تحديد المواقع بدقة واحتجاز مئات إلى آلاف المسامير المعدنية الدقيقة (مثل سبائك كوفار) وتشكيلات الزجاج. نظرًا لأن لوحة التثبيت الجرافيتية الواحدة في هذا المشروع تبلغ مساحتها أقل من 0.01 متر مربع، ومع ذلك يجب أن تستوعب بدقة ما يقرب من 1500 ثقبًا صغيرًا، فإن مجموعة التثبيت الكاملة تدمج ما يقرب من 10000 ثقب صغير مع جدران رقيقة للغاية بين الثقوب. أثناء التلبيد بدرجة حرارة عالية عند 800 درجة مئوية - 1000 درجة مئوية، فإن أي قطر ثقب طفيف خارج نطاق التسامح، أو انحراف موضعي، أو انفصال غبار الجرافيت سيؤدي مباشرة إلى إمالة الدبوس المعدني، أو تشقق العزل الزجاجي، أو حتى فقدان كامل للتماسك.

3. اختناقات وآليات فشل تصنيع الثقب الصغير الخاصة بالجرافيت

قبل الاستعانة بفريق العمل الفني لشركة VeTek، واجه العميل اختناقات فنية شديدة أثناء الإنتاج التجريبي ومعالجة الدفعات الصغيرة: أولاً، تقطيع وتمزيق الحواف بثقب صغير: الجرافيت مادة هشة مسامية؛ أثناء الحفر المستمر للثقوب الدقيقة عالية الكثافة، يؤدي إجهاد القص في لحظة دخول المثقاب الصغير وخروجه بسهولة إلى تقطيع الحواف الهشة عند فتحة الثقب. ثانيًا، انحراف التسامح الناجم عن التآكل الدقيق للأداة: عند معالجة آلاف الثقوب الدقيقة بشكل مستمر، يزداد تآكل لقم الثقب الدقيقة، مما يتسبب في ظهور تدرج مدبب لأقطار الثقب في الثقوب العميقة، حيث يؤدي انحراف بضعة ميكرونات فقط إلى فشل وإلغاء مجموعة التركيبات بأكملها التي تحتوي على ما يقرب من 10000 ثقب. ثالثًا، عدم تطابق التمدد الحراري وتلوث الغبار: لا تتطابق درجة الحرارة المرتفعة لمواد الجرافيت العادية مع تلك الموجودة في المسامير المعدنية، وينسلخ الغبار الناعم بسهولة، مما يؤدي إلى تلويث واجهة تلبيد الزجاج.

4. كيفية تحقيق تصنيع الثقوب الدقيقة على مستوى الميكرون لتركيبات الجرافيت الخاصة بـ GTMS؟

 ولمعالجة صعوبات التصنيع العميق لـ 10000 ثقب صغير، قام فريق البحث والتطوير في VeTek بإعادة بناء نموذج حركيات القطع ونفذ هندسة العمليات المنهجية:

· خوارزمية مسار الأداة وإعادة بناء التغذية الغامرة:سرعة التغذية المحسنة وسرعة الدوران المجزأة من خلال التجارب المتعامدة، واعتماد استراتيجية الغطس النبضي للتغذية الدقيقة لتقليل قوة القص الناتجة عن المعالجة بشكل فعال بنسبة تزيد عن 45%، والقضاء تمامًا على عيوب التقطيع في فتحة الفتحة.

· المثاقب الدقيقة المضادة للتقطيع وتحسين مجال تدفق إزالة الرقائق:أدت المثاقب الدقيقة المخصصة المغطاة بالألماس والحبيبات فائقة الدقة جنبًا إلى جنب مع نظام إزالة شرائح التبريد الجزئي النابض بالضغط السلبي إلى زيادة عمر مقاومة التآكل للأداة بأكثر من 3 مرات، مما يضمن بقاء انحراف قطر الثقب عبر 1500 ثقب صغير لكل لوحة واحدة أقل من ±0.002 مم.

5. ممارسات التصنيع والفحص للوحات تركيبات الجرافيت الخاصة ذات الموصلية الحرارية العالية والمتوافقة مع CTE

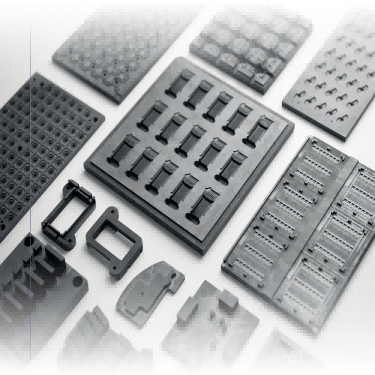

الشكل 2 - تفاصيل حقيقية للوحة تثبيت الجرافيت الخاصة بدون تقطيع السطح ومجموعة الفتحات الدقيقة عالية الدقة

· حل التكيف المادي:تم اختيار الجرافيت الخاص المتوازن عالي النقاء بدقة والذي يتميز ببنية مجهرية كثيفة وثبات حراري ممتاز في درجات الحرارة العالية. ويتطابق معامل التمدد الحراري (CTE) بشكل كبير مع معامل التمدد الحراري الخاص بسبيكة كوفار، مما يؤدي بشكل كبير إلى قمع الإجهاد الحراري الناتج عن درجات الحرارة المرتفعة وانفصال الغبار الصغير.

· التفتيش التعاوني والتنظيف العميق:قدم خط مراقبة الجودة نظامًا تكميليًا لـ "أداة قياس الصور البصرية + آلة قياس الإحداثيات الأوتوماتيكية بالكامل (CMM)". يقوم التصوير البصري بمسح المسافات بين المصفوفة المكونة من 10000 فتحة بسرعة، بينما يتحقق CMM من تعامد الحفرة العميقة ومواقع الأخدود المكاني؛ تم استكماله أخيرًا بالتنظيف بالموجات فوق الصوتية المتدرجة متعدد المراحل لإزالة شوائب الجرافيت المتبقية تمامًا داخل الثقوب الدقيقة العمياء، للوصول إلى نظافة درجة أشباه الموصلات.

6. الأسئلة المتداولة (الأسئلة الشائعة)

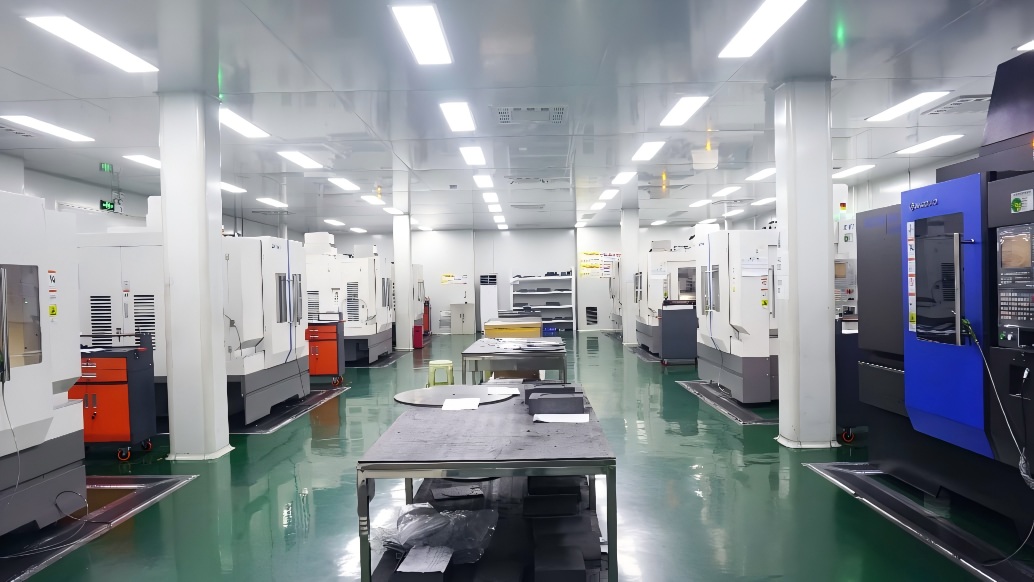

الشكل 3 - مركز VeTek للتصنيع باستخدام الحاسب الآلي عالي الدقة

س: ما هو الحد الأدنى لقطر الثقب والتفاوتات النهائية لتصنيع الثقب الصغير لتركيبات الجرافيت الخاصة عالية الكثافة؟
ج:تمتلك VeTek قدرات تصنيع دقيقة لثقوب قطرها أقل من 0.2 مم. يمكن التحكم في تفاوتات قطر الثقب بشكل ثابت ضمن ±0.003 مم، كما أن الاستدارة الحقيقية وكذلك التفاوتات الموضعية لـ 1500 فتحة على لوحة واحدة تصل إلى ±0.005 مم، مما يلبي تمامًا متطلبات تعبئة GTMS ذات الدبوس عالي الكثافة.

س: لماذا يجب أن تتطابق تركيبات التلبيد المحكمة GTMS بدقة مع CTE لسبائك Kovar؟
ج:أثناء دورة التلبيد من 800 درجة مئوية إلى 1000 درجة مئوية، إذا كان CTE الخاص بالتركيبات والمسامير المعدنية غير متناسقين، فإن إجهاد القص الناتج عن انكماش التبريد سوف يتسبب في إزاحة الدبوس، أو تشقق الجسم الزجاجي، أو فشل الختم. تضمن مطابقة CTE الدقيقة التوسع والانكماش المتزامنين، مما يحسن العائد المحكم.

س: كيف تضمن عملية التنظيف بالموجات فوق الصوتية عدم بقاء غبار الجرافيت المتبقي داخل الثقوب الدقيقة العميقة؟
ج:نحن نستخدم نظام توليد بالموجات فوق الصوتية متدرج متعدد التردد مع الماء منزوع الأيونات ووسائط التنظيف المتخصصة. باستخدام تأثيرات التجويف عالية التردد، يتم تجريد جزيئات الجرافيت الدقيقة العميقة داخل الثقوب الدقيقة والثقوب العمياء بالكامل، يليها نفخ النيتروجين عالي النقاء والتجفيف بالفراغ لتحقيق شحنة نظيفة على مستوى أشباه الموصلات.

7. ملخص وخدمات الدعم الهندسي

في مجال التغليف المحكم لأشباه الموصلات والإلكترونيات الدقيقة، تحدد دقة التصنيع على مستوى الميكرون والاستقرار الديناميكي الحراري للناقلات بشكل مباشر إنتاجية التغليف واستخدام المعدات. بالاعتماد على التراكم المستمر في المواد عالية النقاء، والتصنيع الدقيق، وتصنيع مكونات أشباه الموصلات المهمة، نجحت VeTek في التغلب على حاجز التصنيع على مستوى الصناعة المكون من 1500 ثقب صغير مصفوف بكثافة على 0.01㎡ لوحة، مما يحقق تسليم إنتاج ضخم موثوق به للغاية لتركيبات الجرافيت الخاصة بمستوى 10000 فتحة.

كمؤسسة تصنيع تركز علىتطوير CVD SiC، وطلاءات TaC، وSolid SiC، ومواد ومكونات أشباه الموصلات المهمة، توفر VeTek باستمرار حلولًا مادية عالية الأداء لتصنيع أشباه الموصلات ونمو البلورات ومجالات المعالجة ذات درجات الحرارة العالية.  في الوقت نفسه، من خلال تلبية متطلبات التطبيق في التغليف المحكم، والتلبيد بدرجة حرارة عالية، وتحديد المواقع بدقة، توفر VeTek خدمات هندسية بما في ذلكاختيار مواد الجرافيت عالية النقاء، والتصنيع الدقيق، ودعم التصنيع حسب الطلب.

إذا كنت تبحث عن مكونات جرافيت عالية الدقة مناسبة لعمليات الختم المحكم GTMS/CTMS، أو تحتاج إلى مطابقة المواد، وتحسين الهيكلية، والتحقق من صحة العينة، فلا تتردد في الاتصال بفريق VeTek الهندسي. سوف نقدم لك الدعم الفني الشامل بدءًا من اختيار المواد وحتى التصنيع الدقيق.
