طلاءات الأمراض القلبية الوعائية في طبقة أشباه الموصلات: المعلمات الهندسية واختيار SiC/TaC والتحكم في الفشل

المؤلف | المهندس نيكوو | مهندس، قسم المواد المتقدمة، شركة Vetek لأشباه الموصلات

مقدمة: في النضوج، يعتبر مستقبِل الجرافيت المطلي جزءًا من الحدود الحرارية والكيميائية والتلوثية للمفاعل. لا تكمن قيمتها في سمك الطلاء وحده، ولكن في مدى ثبات الجزء النهائي في الحفاظ على درجة حرارة الرقاقة، واستقرار السطح وقابلية التكرار من خلال دورات النمو والتنظيف.

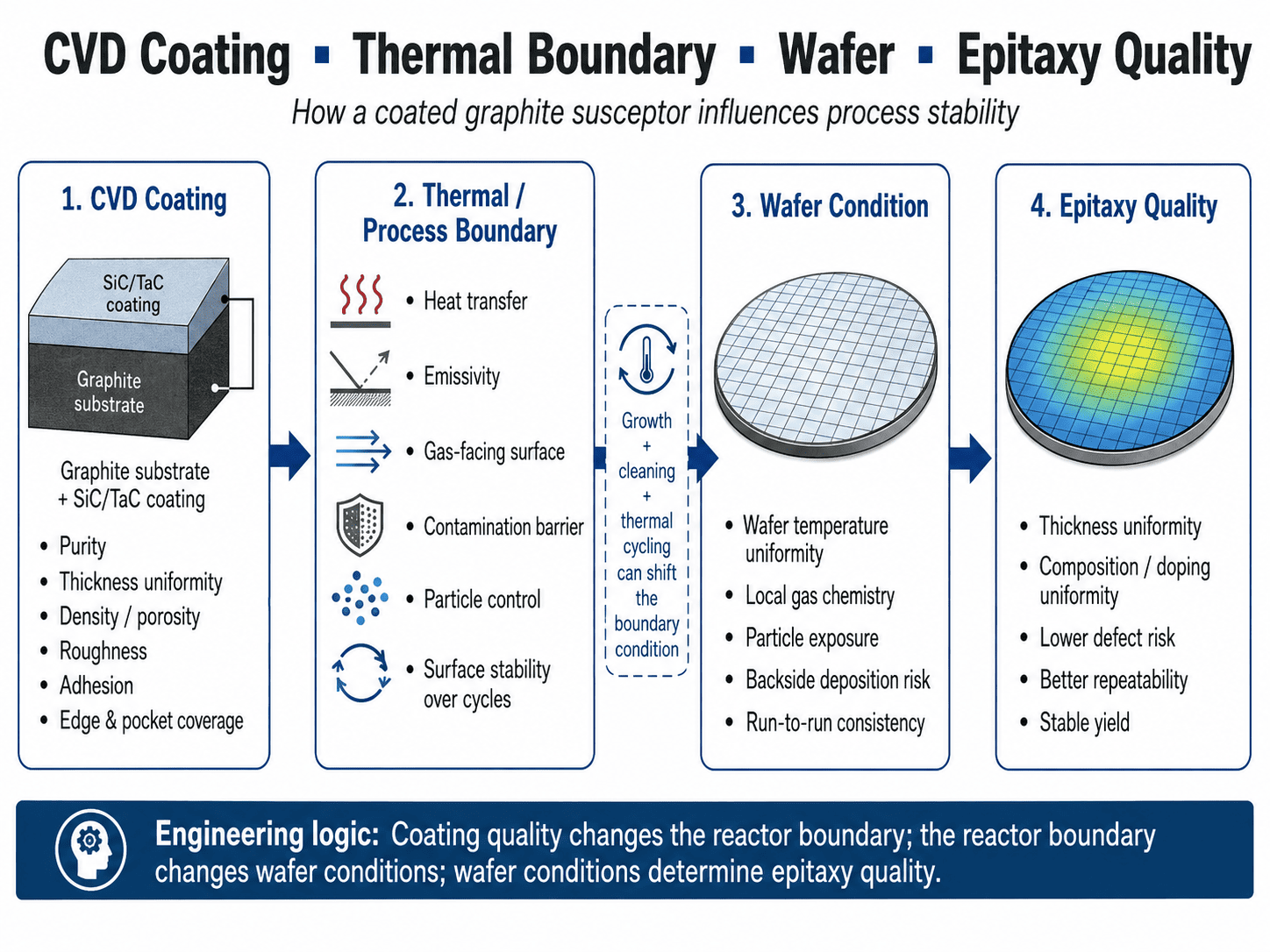

1. طلاء الأمراض القلبية الوعائية كحدود لعملية الفوقية

الاستنتاج الأساسي: حتى مع عدم تغير درجة الحرارة والضغط وتدفق الغاز، يمكن أن تؤدي خشونة الطلاء والرواسب وهندسة الجيب أو تدهور الواجهة إلى تغيير نقل الحرارة وكيمياء السطح. ولذلك ينبغي التعامل مع المستقبِل المطلي باعتباره أحد مكونات المفاعل الحرج للعملية، وليس كحامل رقاقة سلبي.

توضح درجات حرارة النمو النموذجية الحمل: غالبًا ما يعمل GaN MOCVD بالقرب من 1000-1100 درجة مئوية، ونضوج Si حوالي 1050-1200 درجة مئوية، ونضوج SiC حوالي 1500-1700 درجة مئوية. تعتمد درجة حرارة الرقاقة على قوة السخان بالإضافة إلى هندسة المستقبِل والانبعاثية وعمق الجيب والدوران وتدفق الغاز.

يستخدم نظام MOCVD الكوكبي التدفق الصفحي ودوران الموجات الحاملة المتعددة لتحسين السُمك والتركيب وتجانس المنشطات.[1]

2. معلمات طلاء CVD SiC وTaC

الاستنتاج الأساسي: "الطلاء 100 ميكرومتر" ليس مواصفات كاملة لأشباه الموصلات. يجب مراعاة الكثافة والنقاء والبنية المجهرية والخشونة وCTE وتوزيع السُمك والالتصاق والتحكم في العيوب معًا، خاصة في الجيوب والحواف والثقوب والميزات المظللة حيث قد يختلف الترسيب المحلي.

السلسلة الهندسية هي :

درجة حرارة الأمراض القلبية الوعائية / الضغط / نسبة الغاز ← نمو الحبوب ← الكثافة / الخشونة / الإجهاد ← عمر الطلاء.

أدى الضغط العالي إلى زيادة الخشونة والمسامية، في حين أدت درجة الحرارة المفرطة إلى إنتاج هياكل أكثر خشونة.[3]

3. التوحيد الحراري وتكرار التشغيل

الاستنتاج الأساسي: يمكن أن تصبح عملية الطلاء غير مقبولة قبل أن تتقشر بشكل واضح. يمكن أن يؤدي انحراف السُمك أو الانحسار أو الرواسب أو تغير الخشونة إلى تغيير انتقال الحرارة والانبعاثية من الرقاقة إلى المستقبِل، مما يؤدي إلى خلق درجة حرارة أو انجراف أثناء التشغيل بينما لا يزال المكون يبدو سليمًا ميكانيكيًا.

توازن حرارة الرقاقة:

Qtotal = Qconduction + Qradiation + Qconvection

يؤثر المستقبِل المطلي على هذه المصطلحات من خلال خصائص المواد وحالة السطح والهندسة. عمق الجيب مهم لأن تراكم الطلاء يغير الشكل الهندسي النهائي لجلوس الرقاقة.

يمكن للطلاء الاسمي الذي يبلغ سمكه 100 ميكرومتر والذي يختلف حول الجيب أن يغير كلاً من المسار الحراري المحلي والأبعاد النهائية. لا يؤدي الاختلاف البسيط إلى عدم التماثل تلقائيًا، ولكن عمق الجيب بعد الطلاء يجب أن يكون CTQ.

أثناء الإنتاج:

رواسب النمو + التنظيف + التدوير الحراري ← انجراف الخشونة / الانبعاثية ← انجراف الحدود الحرارية ← انجراف درجة حرارة الرقاقة ← انجراف معدل النمو / التركيب.

ولذلك يجب تحديد عمر المكونات من خلال حدود العملية - وليس ببساطة من خلال "عدم وجود كسر واضح".

4. اختيار CVD SiC مقابل الأمراض القلبية الوعائية تاك

الاستنتاج الأساسي: CVD SiC هو خط الأساس العملي للعديد من الأجزاء الفوقية Si وGaN وSiC بسبب نضجها ونقاوتها وتوافقها مع الجرافيت. يصبح TaC جذابًا عندما تجعل درجة الحرارة القصوى أو الكيمياء الغنية بـ Si من ركود SiC آلية الحد من العمر التي تم التحقق منها.

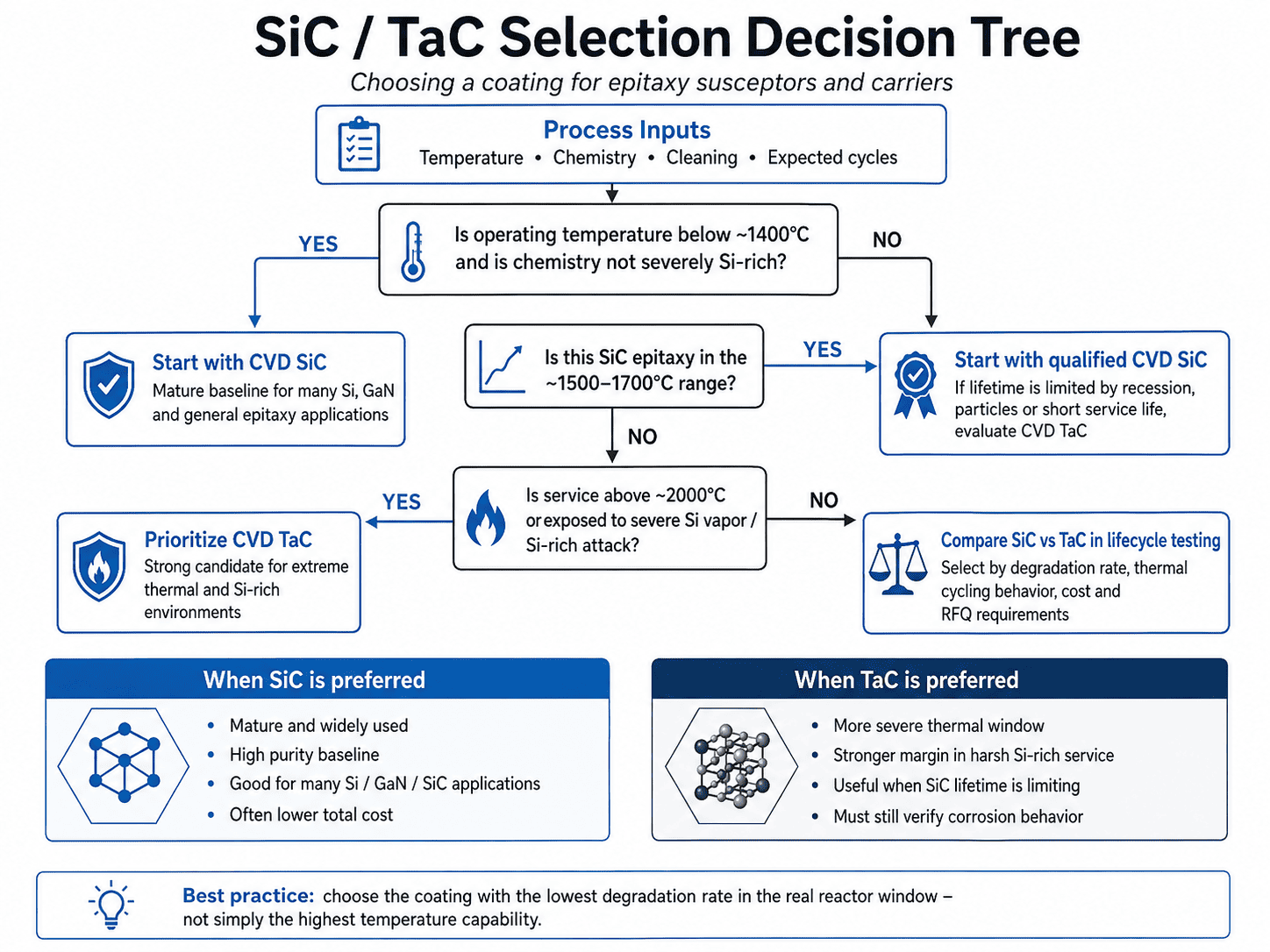

شجرة قرار الاختيار T < ~1400 درجة مئوية وSiC متوافقة كيميائيًا؟

→ نعم: مؤهل لـ CVD SiC.

→ لا: تابع.

نضوج SiC عند 1500-1700 درجة مئوية تقريبًا؟

← ابدأ باستخدام SiC المثبت. إذا هيمن الركود أو الجسيمات أو العمر القصير، قارن TaC.

> 2000 درجة مئوية أو التعرض الشديد لبخار السيليكون؟

→ إعطاء الأولوية لتقييم TaC.

TaC ليس معرضًا للخطر كيميائيًا. عند درجة حرارة 1973 كلفن في بخار السيليكون، شكل CVD TaC منتجات تفاعل TaSi₂/SiC؛ زيادة التعرض للسيليكون يزيد من عمق التآكل والخشونة. ولذلك ينبغي أن يعتمد الاختيار على معدل التحلل في المفاعل الحقيقي، وليس على نقطة الانصهار وحدها.

5. آليات فشل طلاء الأمراض القلبية الوعائية

الاستنتاج الأساسي: تنشأ معظم حالات فشل المستقبِل المغلفة من الإجهاد الحراري المقترن، وعدم انتظام الترسيب، والركود الكيميائي، وأضرار التنظيف أو التعامل معها. يجب أن يربط تحليل الفشل الخلل المرئي بآلية الجذر ثم بأعراض الرقاقة بدلاً من التوقف عند "تقشير الطلاء".

علاقة الإجهاد الحراري المفيدة من الدرجة الأولى هي:

σ ≈ E × Δα × ΔT

حيث E هو معامل الطلاء، Δα فرق الطلاء/الركيزة CTE وΔT الرحلة الحرارية. هذا هو السبب في أن مطابقة الجرافيت CTE مهمة تقريبًا بقدر أهمية نقاء الطلاء.

يمكن للجيوب العميقة والثقوب والأخاديد أن تتلقى وسائل نقل مختلفة للسلائف:

طلاء محلي رقيق / مسامي ← هجوم حراري / كيميائي ← تعرض الجرافيت ← التآكل ← الجسيمات ← خطر عيب الرقاقة.

وبالتالي قد يصل أحد المكونات إلى نهاية العمر التشغيلي قبل نهاية العمر الميكانيكي.

6. متطلبات المؤهلات وطلب عرض الأسعار

الاستنتاج الأساسي: يجب أن يقوم التأهيل بتحويل ظروف المفاعل إلى CTQs قابلة للقياس والتحقق منها على الشكل الهندسي النهائي. الشهادات المادية وحدها غير كافية؛ الهدف هو سلامة الطلاء القابل للتكرار والأبعاد والسلوك الحراري/الكيميائي من خلال دورات النمو والتنظيف التمثيلية.

يجب أن تتضمن المواصفات العملية ما يلي:

• مادة: درجة الجرافيت، النقاء، CTE؛ مرحلة الطلاء والنقاء.
• طلاء: السُمك، الحدود المحلية، الخشونة، معايير الثقب/المسامية، معايير الالتصاق أو الدورة الحرارية.
• الهندسة: عمق الجيب بعد الطلاء، والتسطيح/النفاذ، والقطر الخارجي/الهوية، والثقوب وأسئلة CTQ المتعلقة بالتدوير.
• عملية: حجم الرقاقة، درجة الحرارة، الغازات، الضغط، وضع التسخين/الدوران، كيمياء التنظيف والدورات المتوقعة.

نقاط التفتيش الموصى بها:

الوارد ← دورات النمو المحددة ← التنظيف ← نهاية العمر.

يعد ربط نقاط التفتيش هذه ببيانات الجسيمات والرقائق أكثر فائدة من الفحص البصري وحده.

7. الأسئلة الشائعة

ما مدى سماكة CVD SiC؟

يعد حوالي 100 ميكرومتر مرجعًا مفيدًا، وليس المستوى الأمثل العالمي. تحدد الهندسة وبدل التآكل والإجهاد وتحمل الأبعاد الهدف.

هل الطلاء السميك يدوم دائمًا لفترة أطول؟

لا، فهو يضيف احتياطيًا للتآكل ولكنه قد يزيد أيضًا من الضغط المتبقي وتحول الأبعاد.

لماذا يتقشر طلاء SiC؟

المساهمين النموذجيين هم عدم تطابق CTE، والإجهاد المتبقي، وعيوب الواجهة، وهندسة الحافة، والتدوير الحراري، والهجوم الكيميائي، وأضرار التنظيف.

متى يجب أن يحل TaC محل SiC؟

عندما يثبت أن درجة الحرارة المرتفعة أو الهجوم الغني بـ Si هو الحد السائد لعمر SiC ويعطي TaC نتيجة أفضل لدورة الحياة.

خاتمة

الاستنتاج الأساسي: يجب أن يكون الجرافيت المطلي بالأمراض القلبية الوعائية مؤهلاً كجزء من عملية النفوق. الهدف هو السلوك الحراري والكيميائي والأبعادي المستقر في جميع أنحاء الإنتاج، مع تحديد نهاية العمر من خلال CTQs للعملية القابلة للقياس بدلاً من الضرر المرئي وحده.

السلسلة الهندسية هي :

الركيزة الجرافيتية ← البنية المجهرية للأمراض القلبية الوعائية ← الهندسة النهائية ← الاستقرار الحراري/الكيميائي ← تكرار الرقاقة.

السؤال الأفضل ليس ببساطة "ما مدى سُمك الطلاء؟" ولكن "كيف سيتصرف هذا المكون بعد تكرار النمو والتنظيف والدورات الحرارية، وما الحد القابل للقياس الذي يحدد نهاية عمره؟"

مراجع

[1] أكسترون SE، مبدأ الكواكب (MOCVD).

[2] كربون SGL، طلاء SIGRAFINE® SiC - بيانات المواد.

[3] Huo Y. وآخرون، التقارير العلمية 16، 4150 (2026)، "دراسة الارتباط بين العملية والبنية والممتلكات في طلاءات CVD-SiC على ركائز الجرافيت."

[4] هاو ك. وآخرون، فراغ 241، 114677 (2025)، "آليات التآكل المستحث ببخار السيليكون لطلاءات CVD TaC على ركائز الجرافيت."

يتمتع المهندس Nickwu بخبرة 15 عامًا في مجال البحث والتطوير لطلاءات الأمراض القلبية الوعائية ومواد المناطق الساخنة المعتمدة على الكربون. لقد قاد المشروع لإدخال الإنتاج الضخم لأول مكونات الجرافيت المطلية بـ TaC في الصين والمستخدمة في طبقة SiC مقاس 8 بوصات. وقد شارك في العديد من مشاريع تصميم المناطق الساخنة وتحليل الأعطال من أجل نمو بلورات SiC ويحمل سبع براءات اختراع تتعلق بمواد المنطقة الساخنة.
