خصائص نتاج السيليكون

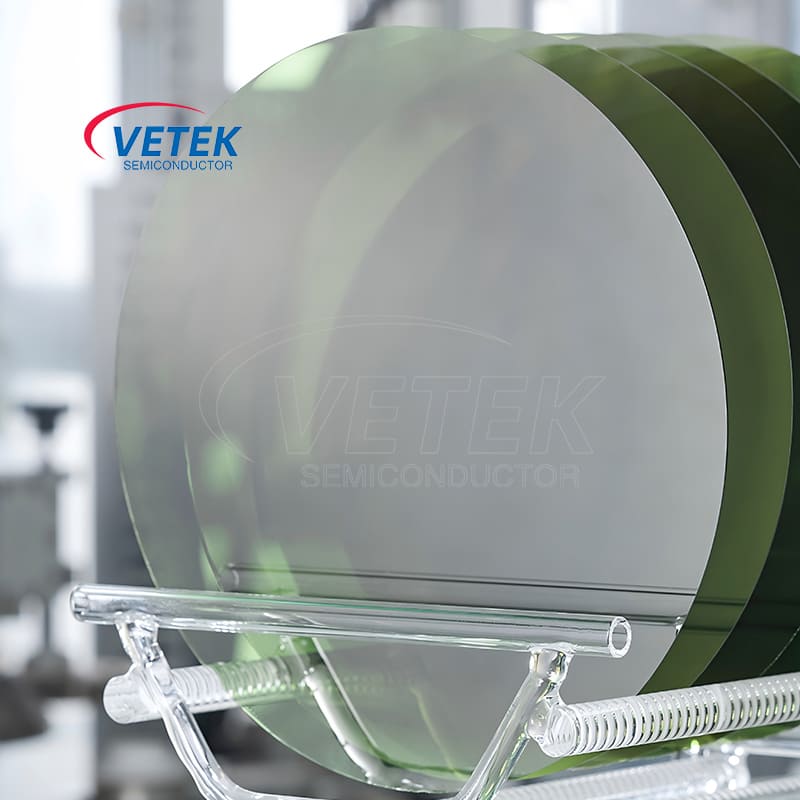

نتاج السيليكونهي عملية أساسية حاسمة في تصنيع أشباه الموصلات الحديثة. يشير إلى عملية زراعة طبقة واحدة أو أكثر من الأغشية الرقيقة من السيليكون أحادي البلورة ذات بنية بلورية محددة وسمك وتركيز منشط ونوع على ركيزة سيليكون أحادية البلورة مصقولة بدقة. يُطلق على هذا الفيلم المزروع اسم الطبقة الفوقية (الطبقة الفوقية أو الطبقة الفوقية)، وتسمى رقاقة السيليكون ذات الطبقة الفوقية برقاقة السيليكون الفوقي. السمة الأساسية لها هي أن طبقة السيليكون الفوقي المزروعة حديثًا هي استمرار لبنية الشبكة الركيزة في علم البلورات، مع الحفاظ على نفس الاتجاه البلوري مثل الركيزة، وتشكيل بنية بلورية واحدة مثالية. يتيح ذلك للطبقة الفوقية أن تتمتع بخصائص كهربائية مصممة بدقة تختلف عن تلك الموجودة في الركيزة، وبالتالي توفر أساسًا لتصنيع أجهزة أشباه الموصلات عالية الأداء.

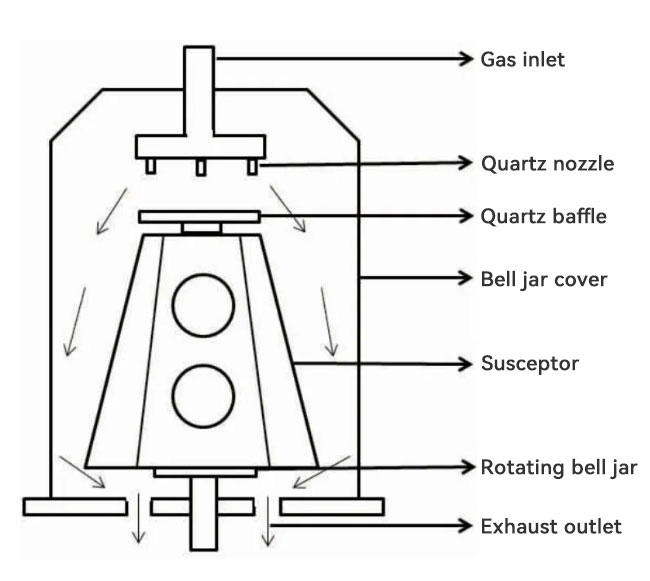

المتقبل الفوقي العمودي للسيليكون الفوقي

Ⅰ. ما هو السيليكون Epitaxy؟

1) التعريف: تنضيد السيليكون عبارة عن تقنية تقوم بترسيب ذرات السيليكون على ركيزة سيليكون أحادية البلورة بطرق كيميائية أو فيزيائية وترتيبها وفقًا لبنية شبكية الركيزة لتكوين طبقة رقيقة جديدة من السيليكون أحادي البلورة.

2) مطابقة شعرية: السمة الأساسية هي انتظام النمو الفوقي. لا يتم تكديس ذرات السيليكون المترسبة بشكل عشوائي، ولكنها مرتبة وفقًا للاتجاه البلوري للركيزة تحت توجيه "القالب" الذي توفره الذرات الموجودة على سطح الركيزة، مما يحقق تكرارًا دقيقًا على المستوى الذري. وهذا يضمن أن تكون الطبقة الفوقي عبارة عن بلورة مفردة عالية الجودة، وليست متعددة البلورات أو غير متبلورة.

3) القدرة على التحكم: تتيح عملية تنضيد السيليكون التحكم الدقيق في سمك طبقة النمو (من نانومتر إلى ميكرومتر)، ونوع المنشطات (النوع N أو النوع P)، وتركيز المنشطات. وهذا يسمح بتكوين مناطق ذات خصائص كهربائية مختلفة على نفس رقاقة السيليكون، وهي المفتاح لتصنيع الدوائر المتكاملة المعقدة.

4) خصائص الواجهة: يتم تشكيل واجهة بين الطبقة الفوقي والركيزة. ومن الناحية المثالية، تكون هذه الواجهة مسطحة ذريًا وخالية من التلوث. ومع ذلك، فإن جودة الواجهة أمر بالغ الأهمية لأداء الطبقة الفوقي، وأي عيوب أو تلوث قد يؤثر على الأداء النهائي للجهاز.

Ⅱ. مبادئ نشوء السيليكون

يعتمد النمو الفوقي للسيليكون بشكل أساسي على توفير الطاقة والبيئة المناسبة لذرات السيليكون للهجرة على سطح الركيزة والعثور على أقل موضع لشبكة الطاقة للدمج. التقنية الأكثر استخدامًا في الوقت الحاضر هي ترسيب البخار الكيميائي (CVD).

ترسيب البخار الكيميائي (CVD): هذه هي الطريقة السائدة لتحقيق تنضيد السيليكون. مبادئها الأساسية هي:

● نقل السلائف: يتم خلط الغاز المحتوي على عنصر السيليكون (السلائف)، مثل السيلان (SiH4)، أو ثنائي كلوروسيلان (SiH2Cl2) أو ثلاثي كلوروسيلان (SiHCl3)، والغاز المشابه (مثل الفوسفين PH3 للتنشيط من النوع N وثنائي البوران B2H6 للتنشيط من النوع P) بنسب دقيقة وتمريرها إلى غرفة تفاعل ذات درجة حرارة عالية.

● رد فعل سطحي: عند درجات الحرارة المرتفعة (عادة ما بين 900 درجة مئوية و 1200 درجة مئوية)، تخضع هذه الغازات لتحلل كيميائي أو تفاعل على سطح ركيزة السيليكون الساخنة. على سبيل المثال، SiH4→Si(صلب)+2H2(غاز).

● الهجرة السطحية والتنوي: يتم امتصاص ذرات السيليكون الناتجة عن التحلل على سطح الركيزة وتهاجر على السطح، وفي النهاية تجد موقع الشبكة المناسب لتتحد وتبدأ في تكوين شبكة مفردة جديدةطبقة الكريستال. نوعية السيليكون النمو الفوقي تعتمد إلى حد كبير على السيطرة على هذه الخطوة.

● نمو الطبقات: تكرر الطبقة الذرية المودعة حديثًا بشكل مستمر البنية الشبكية للركيزة، وتنمو طبقة بعد طبقة، وتشكل طبقة سيليكون الفوقي بسماكة محددة.

معلمات العملية الرئيسية: يتم التحكم بشكل صارم في جودة عملية تنضيد السيليكون، وتشمل المعلمات الرئيسية ما يلي:

● درجة حرارة: يؤثر على معدل التفاعل وحركة السطح وتكوين الخلل.

● ضغط: يؤثر على نقل الغاز ومسار التفاعل.

● تدفق الغاز ونسبته: يحدد معدل النمو وتركيز المنشطات.

● نظافة سطح الركيزة: أي ملوث قد يكون أصل العيوب.

● تقنيات أخرى: على الرغم من أن الأمراض القلبية الوعائية هي الاتجاه السائد، إلا أنه يمكن استخدام تقنيات مثل تنضيد الشعاع الجزيئي (MBE) أيضًا في تنضيد السيليكون، خاصة في البحث والتطوير أو التطبيقات الخاصة التي تتطلب تحكمًا عالي الدقة للغاية.يقوم MBE بتبخير مصادر السيليكون مباشرة في بيئة فراغية عالية جدًا، ويتم إسقاط الحزم الذرية أو الجزيئية مباشرة على الركيزة للنمو.

Ⅲ. تطبيقات محددة لتكنولوجيا السيليكون في تصنيع أشباه الموصلات

لقد وسعت تقنية السيليكون الفوقي نطاق تطبيق مواد السيليكون بشكل كبير وهي جزء لا غنى عنه في تصنيع العديد من أجهزة أشباه الموصلات المتقدمة.

● تقنية سيموس: في الرقائق المنطقية عالية الأداء (مثل وحدات المعالجة المركزية ووحدات معالجة الرسومات)، غالبًا ما تتم زراعة طبقة السيليكون الفوقي منخفضة التطعيم (P− أو N−) على ركيزة شديدة التطعيم (P+ أو N+). يمكن لهيكل رقاقة السيليكون الفوقي أن يمنع بشكل فعال تأثير الإغلاق (Latch-up)، ويحسن موثوقية الجهاز، ويحافظ على المقاومة المنخفضة للركيزة، مما يفضي إلى توصيل التيار وتبديد الحرارة.

● الترانزستورات ثنائية القطب (BJT) وBiCMOS: في هذه الأجهزة، يتم استخدام تنضيد السيليكون لبناء هياكل بدقة مثل منطقة القاعدة أو المجمع، ويتم تحسين الكسب والسرعة والخصائص الأخرى للترانزستور من خلال التحكم في تركيز المنشطات وسمك الطبقة الفوقية.

● مستشعر الصورة (رابطة الدول المستقلة): في بعض تطبيقات مستشعر الصور، يمكن لرقائق السيليكون الفوقي تحسين العزل الكهربائي لوحدات البكسل، وتقليل التداخل، وتحسين كفاءة التحويل الكهروضوئي. توفر الطبقة الفوقي منطقة نشطة أكثر نظافة وأقل عيوبًا.

● عقد العملية المتقدمة: مع استمرار تقلص حجم الجهاز، تزداد متطلبات خصائص المواد بشكل متزايد. تُستخدم تقنية الفوق الفوقي للسيليكون، بما في ذلك النمو الفوقي الانتقائي (SEG)، لتنمية الطبقات الفوقية للسيليكون أو الجرمانيوم السليكوني (SiGe) في مناطق محددة لتحسين حركة الناقل وبالتالي زيادة سرعة الترانزستورات.

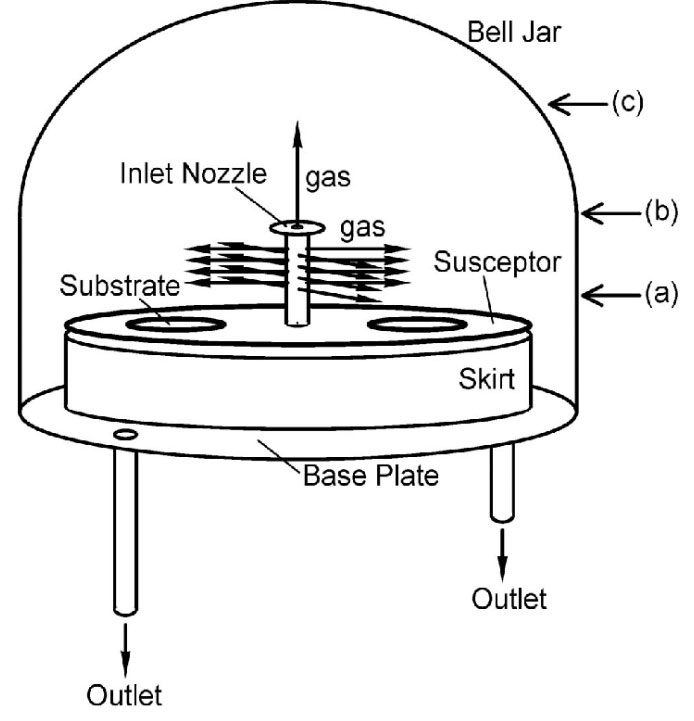

المتقبل الفوقي الأفقي للسيليكون

Ⅳ.مشاكل وتحديات تكنولوجيا الفوقية السيليكونية

على الرغم من أن تقنية الفوقية السيليكونية ناضجة ومستخدمة على نطاق واسع، إلا أنه لا تزال هناك بعض التحديات والمشاكل في النمو الفوقي لعملية السيليكون:

● السيطرة على العيوب: قد تتولد عيوب بلورية مختلفة مثل أخطاء التراص، والخلع، وخطوط الانزلاق، وما إلى ذلك أثناء النمو الفوقي. يمكن أن تؤثر هذه العيوب بشكل خطير على الأداء الكهربائي للجهاز وموثوقيته وإنتاجيته. يتطلب التحكم في العيوب بيئة نظيفة للغاية، ومعلمات عملية محسنة، وركائز عالية الجودة.

● التوحيد: يعد تحقيق التوحيد المثالي لسمك الطبقة الفوقية وتركيز المنشطات على رقائق السيليكون كبيرة الحجم (مثل 300 مم) تحديًا مستمرًا. يمكن أن يؤدي عدم التوحيد إلى اختلافات في أداء الجهاز على نفس الرقاقة.

● التشغيل التلقائي: أثناء عملية النمو الفوقي، قد تدخل المنشطات عالية التركيز في الركيزة إلى الطبقة الفوقي المتنامية من خلال انتشار الطور الغازي أو انتشار الحالة الصلبة، مما يتسبب في انحراف تركيز المنشطات للطبقة الفوقي عن القيمة المتوقعة، خاصة بالقرب من السطح البيني بين الطبقة الفوقي والركيزة. هذه إحدى المشكلات التي يجب معالجتها في عملية تنضيد السيليكون.

● مورفولوجيا السطح: يجب أن يظل سطح الطبقة الفوقية مسطحًا بدرجة كبيرة، وأي خشونة أو عيوب سطحية (مثل الضباب) ستؤثر على العمليات اللاحقة مثل الطباعة الحجرية.

● يكلف: بالمقارنة مع رقائق السيليكون المصقولة العادية، فإن إنتاج رقائق السيليكون الفوقي يضيف خطوات عملية إضافية واستثمارًا في المعدات، مما يؤدي إلى ارتفاع التكاليف.

● تحديات النفوق الانتقائي: في العمليات المتقدمة، النمو الفوقي الانتقائي (النمو فقط في مناطق محددة) يضع متطلبات أعلى على التحكم في العملية، مثل انتقائية معدل النمو، والسيطرة على النمو الجانبي، وما إلى ذلك.

Ⅴ.خاتمة

كتقنية رئيسية لإعداد مواد أشباه الموصلات، فإن الميزة الأساسية لـنتاج السيليكونهي القدرة على تنمية طبقات السيليكون الفوقي أحادية البلورة بدقة عالية مع خصائص كهربائية وفيزيائية محددة على ركائز السيليكون أحادية البلورة. من خلال التحكم الدقيق في المعلمات مثل درجة الحرارة والضغط وتدفق الهواء في عملية تنضيد السيليكون، يمكن تخصيص سماكة الطبقة وتوزيع المنشطات لتلبية احتياجات تطبيقات أشباه الموصلات المختلفة مثل CMOS وأجهزة الطاقة وأجهزة الاستشعار.

على الرغم من أن النمو الفوقي للسيليكون يواجه تحديات مثل التحكم في العيوب، والتوحيد، والمنشطات الذاتية، والتكلفة، مع التقدم المستمر للتكنولوجيا، لا يزال الفوقي السيليكون أحد القوى الدافعة الأساسية لتعزيز تحسين الأداء والابتكار الوظيفي لأجهزة أشباه الموصلات، وموقعه في تصنيع رقائق السيليكون الفوقي لا يمكن الاستغناء عنه.
