لماذا يعتبر مستقبل الجرافيت المطلي بـ SiC ضروريًا لنشوء أشباه الموصلات

مع استمرار أجهزة أشباه الموصلات في التطور نحو طاقة أعلى، وتردد أعلى، وتكامل أكبر، أصبحت المتطلبات المفروضة على معدات النمو الفوقي مطلوبة بشكل متزايد. سواء كانوا ينتجون أجهزة طاقة من كربيد السيليكون، أو مكونات GaN RF، أو شرائح LED، أو رقائق السيليكون الفوقي، يعتمد المصنعون على مكون واحد مهم داخل المفاعل - مستقبل الجرافيت المطلي بـ SiC.

على الرغم من أنه نادرًا ما يكون مرئيًا خارج غرفة التفاعل، إلا أن هذا المكون يؤثر بشكل مباشر على توحيد درجة حرارة الرقاقة، وتوليد الجسيمات، وعمر الطلاء، وإنتاجية الجهاز في النهاية.

ما هو مستقبل الجرافيت المطلي بـ SiC؟

إن مستقبل الجرافيت المطلي بـ SiC هو مكون جرافيت مصمم بدقة ومحمي بطبقة كثيفة من كربيد السيليكون لترسيب البخار الكيميائي (CVD).

داخل المفاعل الفوقي، يقوم المستقبِل بالعديد من الوظائف المهمة:

• يدعم رقائق أشباه الموصلات طوال عملية النمو
• ينقل الحرارة بشكل موحد من المدفأة إلى الرقاقة
• تدور مع الرقاقة لتحسين تجانس الفيلم
• يحافظ على ثبات الأبعاد في ظل التدوير الحراري المتكرر
• يحمي الركيزة الجرافيت من غازات عملية التآكل

اعتمادًا على العملية، يمكن تصميم المستقبلات على شكل مستقبلات فطيرة، أو مستقبلات برميلية، أو صواني، أو حاملات بسكويت الرقاقة، أو مكونات مفاعل مخصصة.

لماذا لا تستخدم الجرافيت العاري؟

لقد تم الاعتراف بالجرافيت منذ فترة طويلة كواحد من أفضل المواد الهندسية عالية الحرارة بسبب:

· الموصلية الحرارية ممتازة

· انخفاض معامل التمدد الحراري

· ثبات درجة الحرارة العالية

· سهولة التشغيل الآلي

· كثافة منخفضة

ومع ذلك، فإن الجرافيت العاري غير مناسب للمعالجة المباشرة لأشباه الموصلات.

أثناء النفوق، تهاجم الغازات المعالجة مثل H₂ وHCl وNH₃ والسيلان والكلوروسيلان والسلائف المعدنية العضوية بشكل مستمر أسطح الجرافيت المكشوفة. بمرور الوقت، يبدأ الجرافيت في الأكسدة والتآكل وإطلاق جزيئات الكربون.

يمكن لهذه الجزيئات:

· تلوث الرقائق،

· زيادة كثافة العيب،

· تقليل التوحيد الفوقي،

· تقصير فترات صيانة المفاعل.

لذلك، تستخدم جميع مفاعلات أشباه الموصلات الحديثة تقريبًا طبقات سيراميكية واقية بدلاً من الجرافيت المكشوف.

لماذا يعتبر كربيد السيليكون هو الطلاء المفضل？

من بين مواد الطلاء المتاحة - بما في ذلك BN وZrB₂ وTaC وطلاءات الأكسيد المختلفة - أصبح كربيد السيليكون CVD هو المعيار الصناعي لأنه يوفر توازنًا ممتازًا بين الخواص الحرارية والكيميائية والميكانيكية.

تشمل المزايا الرئيسية ما يلي:

• مقاومة كيميائية متميزة: تمنع مادة SiC الكثيفة الغازات المسببة للتآكل من الوصول إلى ركيزة الجرافيت، مما يزيد من عمر المكونات بشكل كبير.
• موصلية حرارية ممتازة: تتيح الموصلية الحرارية العالية نقل الحرارة بسرعة مع الحفاظ على توحيد درجة الحرارة بشكل ممتاز عبر الرقاقة.
• عدم تطابق التمدد الحراري المنخفض: يتطابق معامل التمدد الحراري لـ SiC بشكل وثيق مع الجرافيت، مما يقلل من الضغط الداخلي أثناء دورات التسخين والتبريد المتكررة.
• صلابة عالية: الطلاء يقاوم التآكل أثناء تحميل الرقاقة وتشغيل المفاعل.
• نقاء عالي: تعمل طلاءات CVD SiC عالية الجودة على تقليل التلوث المعدني وتوليد الجسيمات - وهو أمر بالغ الأهمية لتصنيع أشباه الموصلات المتقدمة.

لماذا ترسيب الأبخرة الكيميائية (CVD)؟

توجد تقنيات طلاء مختلفة، بما في ذلك:

· رش البلازما

· طلاء سول جل

· الترسيب الكهربي

· تدعيم العبوة

· طلاء الفرشاة

ومع ذلك، فإن صناعة أشباه الموصلات تفضل بشكل كبير ترسيب البخار الكيميائي (CVD) لأنها تنتج طبقات تحتوي على:

· درجة نقاء عالية للغاية،

· كثافة ممتازة،

· سمك موحد،

· التصاق متفوق،

· مسامية منخفضة،

· توافق ممتاز في الأشكال الهندسية المعقدة.

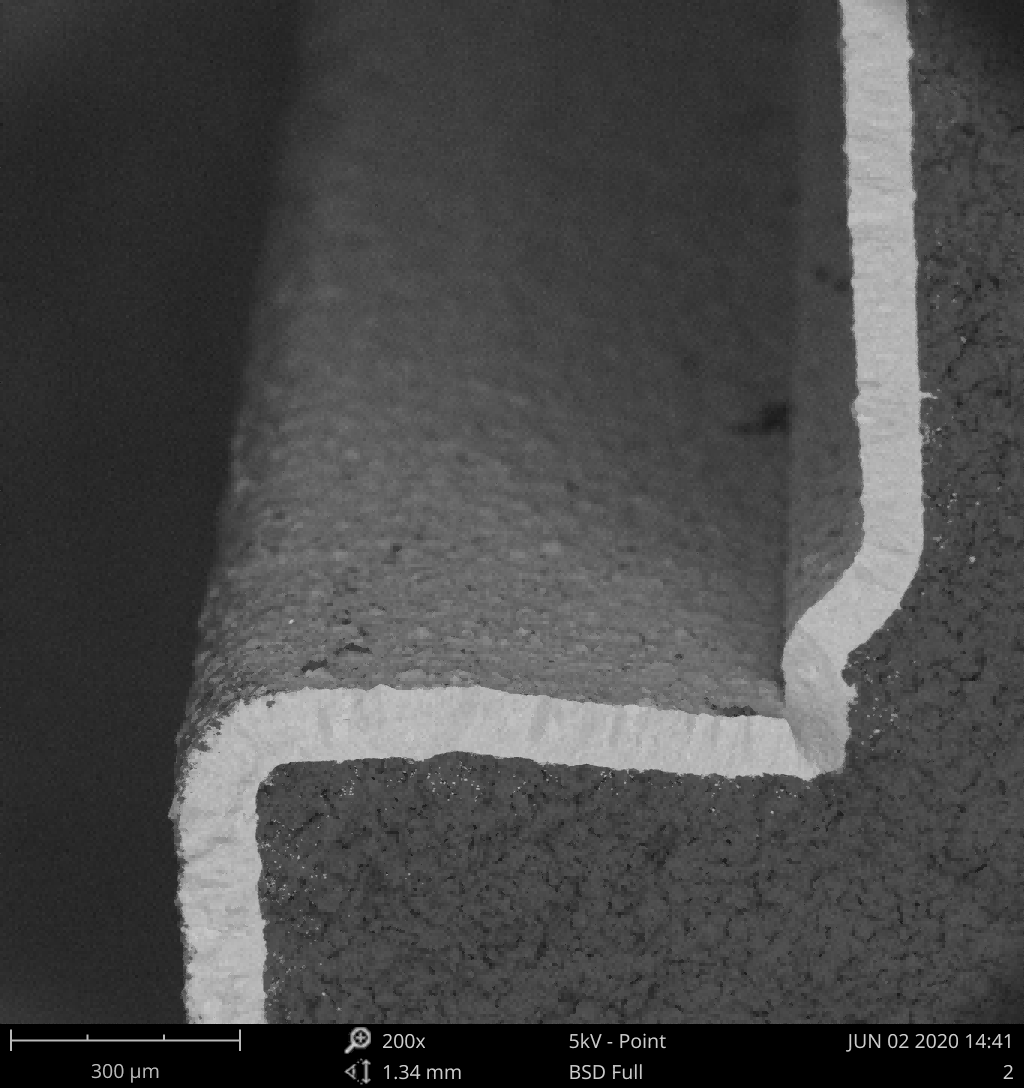

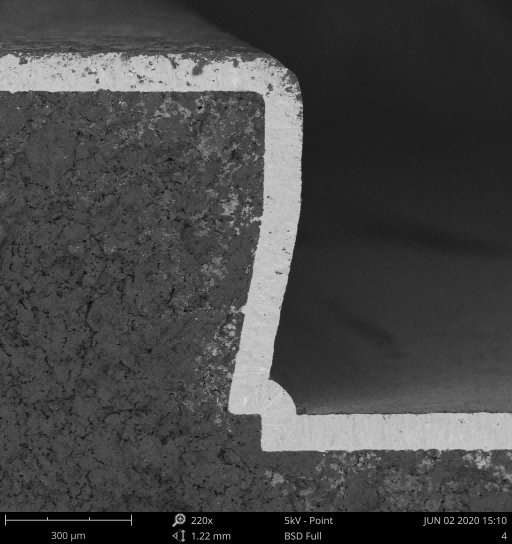

على عكس الطلاءات المرشوشة التي غالبًا ما تحتوي على مسام وواجهات ضعيفة، يشكل CVD SiC طبقة بلورية كثيفة مرتبطة كيميائيًا بركيزة الجرافيت، مما يؤدي إلى عمر خدمة أطول بشكل ملحوظ في ظل ظروف المعالجة القاسية.

التطبيقات النموذجية

تستخدم مكونات الجرافيت المطلية بـ SiC على نطاق واسع في:

SiC Epitaxy ： دعم رقائق SiC الموصلة وشبه العازلة أثناء النمو المتجانس لوحدات MOSFET وSBDs وأجهزة الطاقة الأخرى.

شريحة السيليكون: توفير منصات حرارية مستقرة لطبقة رقاقة السيليكون المستخدمة في CMOS وتصنيع أشباه موصلات الطاقة.

خلاصة GaN: دعم نمو GaN-on-Si وGaN-on-SiC لأجهزة الترددات اللاسلكية، وHEMTs، وMicroLEDs، وإلكترونيات الطاقة.

تصنيع LED: يُستخدم داخل مفاعلات MOCVD للنمو الفوقي باللون الأزرق والأخضر والأشعة فوق البنفسجية وMicroLED.

خاتمة

مع استمرار عمليات أشباه الموصلات في التحرك نحو الرقائق الأكبر حجمًا، ونوافذ العمليات الأكثر إحكامًا، وكثافة العيوب المنخفضة، تستمر أهمية مكونات المفاعلات عالية الأداء في النمو.

أصبحت مستقبلات الجرافيت المطلية بـ CVD SiC لا غنى عنها لأنها تجمع بين الأداء الحراري الفائق للجرافيت والمقاومة الكيميائية المتميزة لكربيد السيليكون والنقاء والمتانة.

سواء بالنسبة لأجهزة الطاقة SiC، أو إلكترونيات GaN RF، أو إنتاج LED، أو تنضيد السيليكون، فإن الاستثمار في مكونات الجرافيت عالية الجودة المطلية بـ SiC يساهم بشكل مباشر في زيادة الإنتاجية، ووقت تشغيل أطول للمعدات، وانخفاض تكاليف التصنيع.
