كيف يعزز طلاء TaC نمو كريستال SiC في تطبيقات PVT

كيف يعزز طلاء TaC نمو كريستال SiC في تطبيقات PVT

يدعم كربيد السيليكون (SiC) الآن الكثير من التقدم الملحوظ في محركات السيارات الكهربائية، ومحولات الطاقة المتجددة، ووحدات الطاقة عالية التردد. يعتمد كل من اقتصاديات التصنيع وأداء الجهاز على توسيع أبعاد كريستال SiC، وزيادة إنتاجية الدفعات، وقمع مجموعات العيوب. ويتطلب تحقيق هذه الأهداف أكثر من مجرد وصفات عملية مضبوطة بدقة. تصبح سلامة وطول عمر مواد المجال الحراري أمرًا حاسمًا بنفس القدر، خاصة في ظل الظروف القاسية داخل أفران نقل البخار الفيزيائي (PVT).

من بين الخيارات الهندسية السطحية لأجزاء الجرافيت، اكتسب ترسيب البخار الكيميائي (CVD) من كربيد التنتالوم (TaC) قوة جذب قابلة للقياس. هذا الطلاء لا يحمي الركيزة فحسب؛ فهو يعدل بشكل فعال كيمياء السطح والاستجابة الحرارية للمكونات التي تتعرض لأقسى الخدمات.

ما الذي يفعله طلاء TaC داخل فرن PVT？

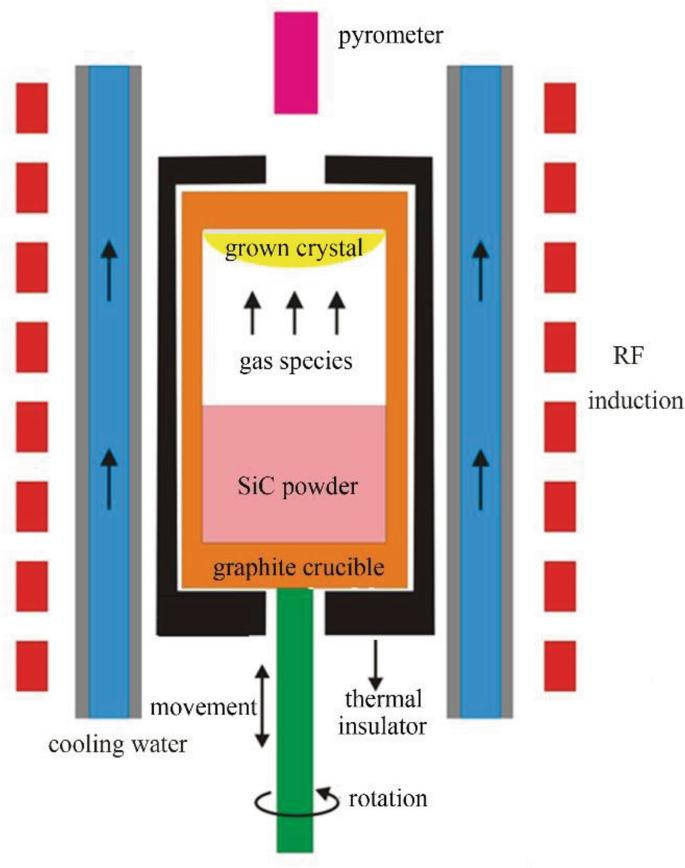

يستمر نمو PVT عن طريق تسامي المواد الخام SiC فوق 2000 درجة مئوية. تنتقل أنواع البخار الناتجة نحو بلورة بذرة أكثر برودة، حيث يؤدي التكثيف وإعادة البلورة إلى بناء الكرة تدريجيًا. جولة واحدة يمكن أن تستمر مئات الساعات. خلال هذه الفترة، يواجه كل سطح جرافيت - جدران البوتقة، وحامل البذور، وحلقات التوجيه - بخارًا ثابتًا غنيًا بالسيليكون، وتدرجات حرارية شديدة، وضغطًا ميكانيكيًا ناتجًا عن عدم تطابق التمدد الحراري.

بدون طبقات واقية، يخضع الجرافيت لمسارين متوازيين للتحلل. إحداهما مادية: التآكل السطحي يطلق جسيمات الكربون الدقيقة في تيار البخار. والآخر كيميائي: يتفاعل بخار السيليكون مع الجرافيت لتكوين كربيد السيليكون المتطاير أو أنواع وسيطة أخرى، مما يؤدي إلى ترقق جدار المكون تدريجيًا. يقوم كلا المسارين بإدخال مجموعات الكربون أو الشوائب المعدنية النزرة إلى البلورة المتنامية، وكلاهما يقلل من العمر القابل للاستخدام لأثاث الفرن باهظ الثمن.

طلاء CVD TaC يقاطع هذه الآليات. يتم التحكم في طبقة الطلاء بشكل متكافئ، وخالية من الثقب، وملتصقة بركيزة الجرافيت. إنه يمثل وجهًا خاملًا كيميائيًا للبخار ذي درجة الحرارة العالية، وبالتالي فإن الجرافيت الأساسي لا يتصل أبدًا بشكل مباشر بالبيئة التفاعلية. هذا الفصل يغير بشكل أساسي مسار التلوث.

التحسينات الملحوظة في جودة الكريستال

كثيرًا ما يذكر مزارعو الكريستال أن المكونات المطلية بـ TaC ترتبط بعدد أقل من شوائب الكربون ونهايات الأنابيب الدقيقة. يكمن التفسير في قدرة الطلاء على الحفاظ على حالة سطحية ثابتة عبر عمليات تشغيل متعددة. يتغير الجرافيت غير المطلي بمرور الوقت، حيث تزداد مساميته، وتتغير انبعاثيته، وينحرف توزيع درجات الحرارة المحلية. هذه التعديلات التدريجية تزعج تماثل المجال الحراري الضروري للنمو الشعاعي الموحد.

وعلى النقيض من ذلك، يحافظ المجال الحراري المستقر على تدرجات درجة الحرارة المحورية والقطرية اللازمة لنمو التدفق التدريجي المتحكم فيه على سطح البذور. مع طلاء TaC، يحتفظ الجزء الداخلي للبوتقة بهندسته الأصلية وانبعاثه الحراري على مدار المزيد من دورات النمو. والنتيجة هي توزيع أكثر إحكامًا لمقاييس الجودة البلورية من التشغيل إلى التشغيل، مما يؤدي بشكل مباشر إلى زيادة نسبة الرقائق القابلة للاستخدام لكل كرة.

تمديد عمر المكونات والتكلفة التشغيلية

غالبًا ما تعتمد الحالة الاقتصادية لطلاء TaC على تمديد العمر. قد تحتاج مكونات الجرافيت غير المطلية إلى الاستبدال بعد 10-20 دورة نمو، اعتمادًا على ملف تعريف درجة الحرارة المحدد ومدة التشغيل. تحقق المعادلات المطلية بـ TaC، في عمليات الفرن الموثقة، بشكل روتيني 2-3 أضعاف عمر الخدمة قبل إظهار فقدان الوزن القابل للقياس أو خشونة السطح.

تنبع هذه المتانة من نقطة انصهار الطلاء العالية (التي تتجاوز 3800 درجة مئوية) ومعامل الانتشار المنخفض لكل من الكربون والسيليكون. وحتى عند درجة حرارة 2200 درجة مئوية، يظل الانتشار البيني عبر السطح البيني للطلاء والركيزة ضئيلًا. لا ينسكب الطلاء أو يتقشر أو يتفكك تحت التدوير الحراري، بشرط أن يتم تحسين معلمات ترسيب الأمراض القلبية الوعائية بشكل صحيح. تترجم الفواصل الزمنية الأطول بين استبدال المكونات إلى عدد أقل من دورات التبريد والتسخين في الفرن، وعمالة أقل للتفكيك وإعادة التجميع، وانخفاض استهلاك مخزون الجرافيت عالي النقاء.

مواصفات النقاء التي تهم أشباه الموصلات

بالنسبة إلى SiC من فئة الأجهزة، يمكن أن تؤدي الشوائب المعدنية عند مستويات أجزاء لكل مليون إلى تقليل عمر الناقل وانهيار الجهد. ولذلك يجب أن يكون الطلاء نفسه متوافقًا مع أشباه الموصلات. يحقق CVD TaC المعالج من سلائف عالية النقاء نقاء موثقًا بنسبة 99.999841%. وهذا الرقم ليس عرضيًا: فهو يعكس التحكم المتعمد في تنقية غازات السلائف، ونظافة المفاعل، والتعامل مع ما بعد الترسيب. عند مستوى النقاء هذا، تظل أي أنواع معدنية قد تنتشر من الطلاء إلى مرحلة البخار أقل من حدود الكشف التحليلي لفترات النمو النموذجية.

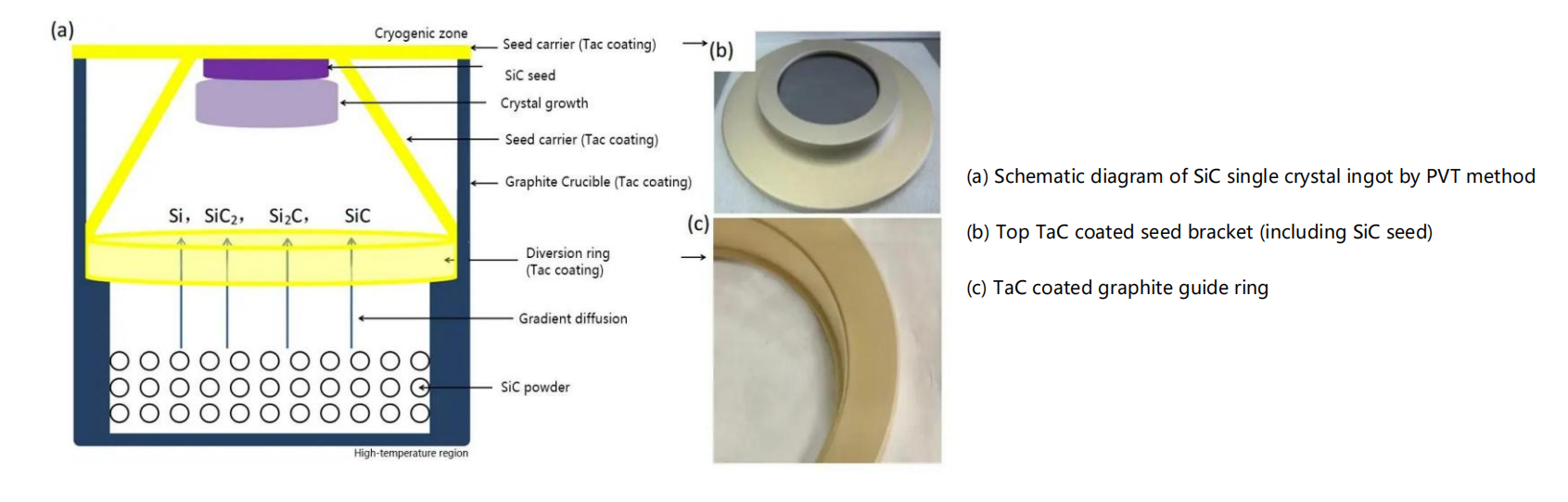

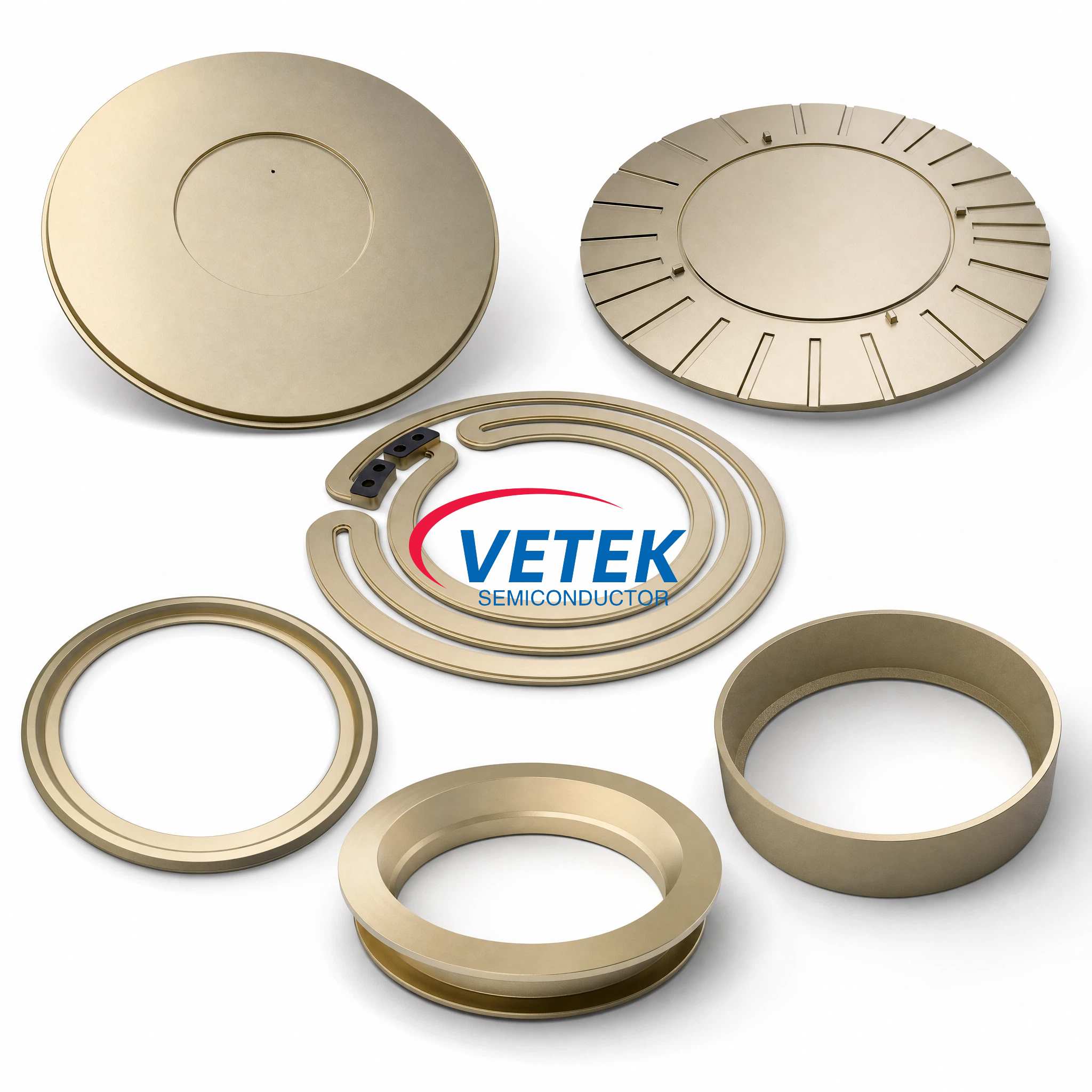

أجزاء الجرافيت المطلية بشكل شائع

تشتمل الحقول الحرارية PVT عادةً على خمسة إلى ثمانية مكونات جرافيت مميزة يمكن أن تستفيد من تطبيق TaC:

البوتقات، التي تحتوي على مسحوق مصدر SiC وتتحمل أعلى درجات الحرارة.

حاملات البذور، التي تثبت بلورة البذور وتتطلب اتصالًا حراريًا دقيقًا.

حلقات توجيهية تشكل مسار تدفق البخار نحو البذور.

حلقات وفواصل بوتقة تحدد الفجوة بين المصدر والبذور.

دروع عزل إضافية أو أعمدة دعم في تصميمات معينة للأفران.

يؤدي طلاء كل أو معظم هذه الأجزاء إلى خلق حالة سطحية متسقة في جميع أنحاء المنطقة الساخنة، بدلاً من وجود أسطح مختلطة مطلية وغير مطلية يمكن أن تؤدي إلى عدم تناسق حراري أو كيميائي موضعي.

لماذا الأمراض القلبية الوعائية بدلاً من طرق الترسيب الأخرى？

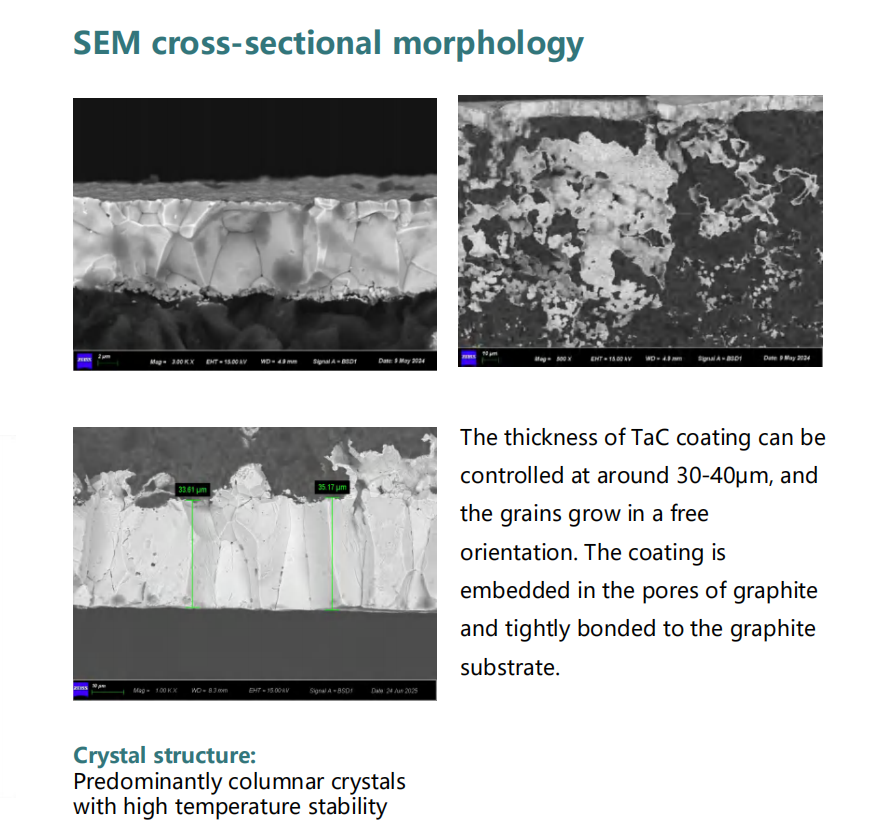

ليس كل طلاءات TaC تعمل بشكل متماثل. تنتج طرق رش البلازما أو تدعيم العبوات طبقات أكثر سمكًا ولكن ذات مسامية أعلى، والتصاق أقل، وزيادة خطر التشظي تحت الصدمة الحرارية. وتميز الأمراض القلبية الوعائية نفسها عن طريق تنمية طبقة الطلاء ذرة تلو ذرة من سلائف طور البخار. ينتج عن ذلك هياكل مجهرية كثيفة تمامًا بأحجام حبيبية في حدود بضعة ميكرومترات وتوحيد سمك ضمن ± 5 ميكرومتر عبر المكونات ذات المساحة الكبيرة.

تم تحديد سمك CVD TaC القياسي عند 30 ± 5 ميكرومتر لمعظم البوتقات والحاملات PVT. بالنسبة للأفران التي تعمل بدورات ممتدة أو درجات حرارة أعلى، يمكن تطبيق سمك مخصص يصل إلى 40 ميكرومتر. تعمل الطلاءات السميكة على زيادة طول حاجز الانتشار ولكنها تتطلب مطابقة دقيقة لمعامل التمدد الحراري لركيزة الجرافيت لتجنب الإجهاد البيني - وهو عامل يتميز بشكل جيد في تصميم عملية الأمراض القلبية الوعائية.

اعتبارات عملية للتبني

يجب أن تتوقع المرافق التي تنتقل من المكونات غير المطلية إلى المكونات المطلية بـ TaC التعديلات في التحكم في درجة الحرارة. يغير الطلاء انبعاثية السطح، والتي يمكن أن تغير قراءات البيرومتر أو معايرة القدرة إلى درجة الحرارة بمقدار 20-50 درجة مئوية. وهذا التحول يمكن التنبؤ به وقابل للتكرار، لذا فإن إجراء معايرة قصير يكفي لإعادة إنشاء نقاط الضبط الحرارية الصحيحة. بعد هذا التعويض الأولي، يتصرف النظام المطلي بشكل أكثر اتساقًا عبر عمليات التشغيل مقارنة بنظيره غير المطلي، مما يقلل الحاجة إلى الضبط لكل تشغيل.

خاتمة

يفرض إنتاج SiC القائم على PVT متطلبات غير عادية على مكونات المجال الحراري للجرافيت. يعالج طلاء CVD TaC هذه المتطلبات من خلال أربعة تأثيرات مترابطة: فهو يمنع إطلاق جزيئات الكربون، ويمنع هجوم السيليكون على الركيزة، ويحافظ على تناسق المجال الحراري عبر تسلسلات التشغيل الممتدة، ويطيل فترات استبدال المكونات. تعمل هذه النتائج بشكل جماعي على تحسين نقاء البلورة، وزيادة العائد القابل للاستخدام لكل كرة، وتقليل مساهمة الأجزاء المستهلكة في تكلفة كل رقاقة. نظرًا لأن أحجام رقاقة SiC تتحرك نحو 200 مم وتشديد متطلبات كثافة العيوب بشكل أكبر، فمن المرجح أن يتوسع اعتماد الطلاءات الهندسية مثل TaC من خيار إلى مواصفات أساسية في خطوط التصنيع المتقدمة.
