لماذا يقوم CVD TaC بتغطية "الدرع عالي الحرارة" في الجيل الثالث من أشباه الموصلات

تعد البيئة داخل فرن نمو بلورات SiC من بين أقل البيئة تسامحًا في تصنيع أشباه الموصلات: تتجاوز درجات الحرارة 2400 درجة مئوية، وترتفع تركيزات الهيدروجين والأمونيا، وتكون مكونات الجرافيت معرضة باستمرار لخطر تساقط الجزيئات وإطلاق الشوائب. لقد سعى مهندسو العمليات منذ فترة طويلة إلى إيجاد حل مادي يمكنه في نفس الوقت تحمل الحرارة الشديدة والكيمياء العدوانية والتلوث.

أصبح طلاء كربيد التنتالوم (TaC) CVD هو الحل بهدوء - مع نقطة انصهار تبلغ 3880 درجة مئوية، ومعدلات حفر تبلغ 0.2 ميكرومتر/ساعة فقط في NH₃ و0.1 ميكرومتر/ساعة في H₂، ومستويات الشوائب الحرجة المقاسة بجزء في البليون. ومع ذلك، فإن ما يجعلها مقنعة حقًا هو ما يحدث على أرضية الإنتاج: تنخفض كثافة عيوب الأنابيب الدقيقة بأكثر من 90%، وينخفض ​​إجمالي محتوى الشوائب الكريستالية بأكثر من 70%، وتزداد المقاومة بعامل من 2 إلى 3.
إذًا كيف يحقق طلاء TaC هذا بالضبط؟ ومن أين تأتي مزايا أدائها؟ في أي تطبيقات العالم الحقيقي تقدم أكبر قيمة؟ وما هو الاتجاه الذي يتجه إليه السوق؟ تستكشف هذه المقالة بشكل منهجي المبادئ التقنية والخصائص الأساسية وسيناريوهات التطبيق الرئيسية واتجاهات الصناعة لطلاء CVD TaC.

1. ما هو طلاء CVD TaC؟

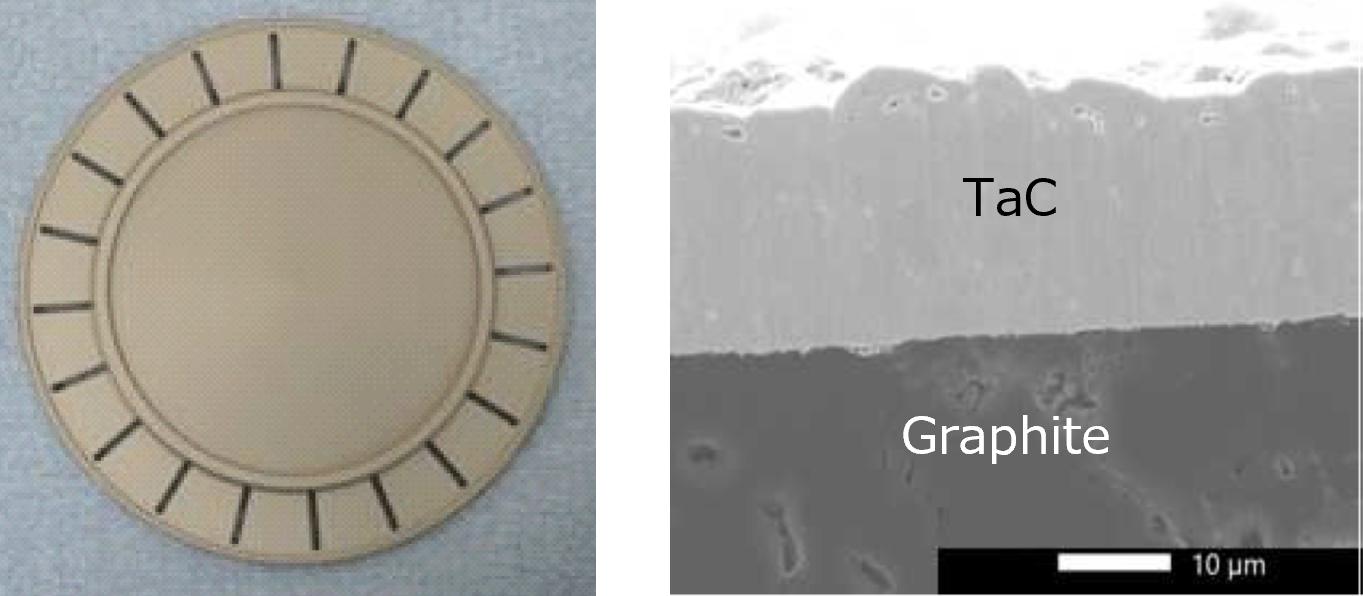

في جوهره، طلاء CVD TaC عبارة عن طبقة واقية من كربيد التنتالوم (TaC) - وهو مركب سيراميك ذو مظهر أصفر ذهبي مميز - يتم ترسيبه على ركائز الجرافيت عالية النقاء باستخدام ترسيب البخار الكيميائي. تجمع المادة نفسها مجموعة من الخصائص التي يصعب العثور عليها معًا: نقطة انصهار تبلغ 3880 درجة مئوية، والصلابة في نطاق 15-19 جيجا باسكال، وخمول كيميائي قوي، ومقاومة للتآكل تصمد جيدًا في بيئات العمليات العدوانية.

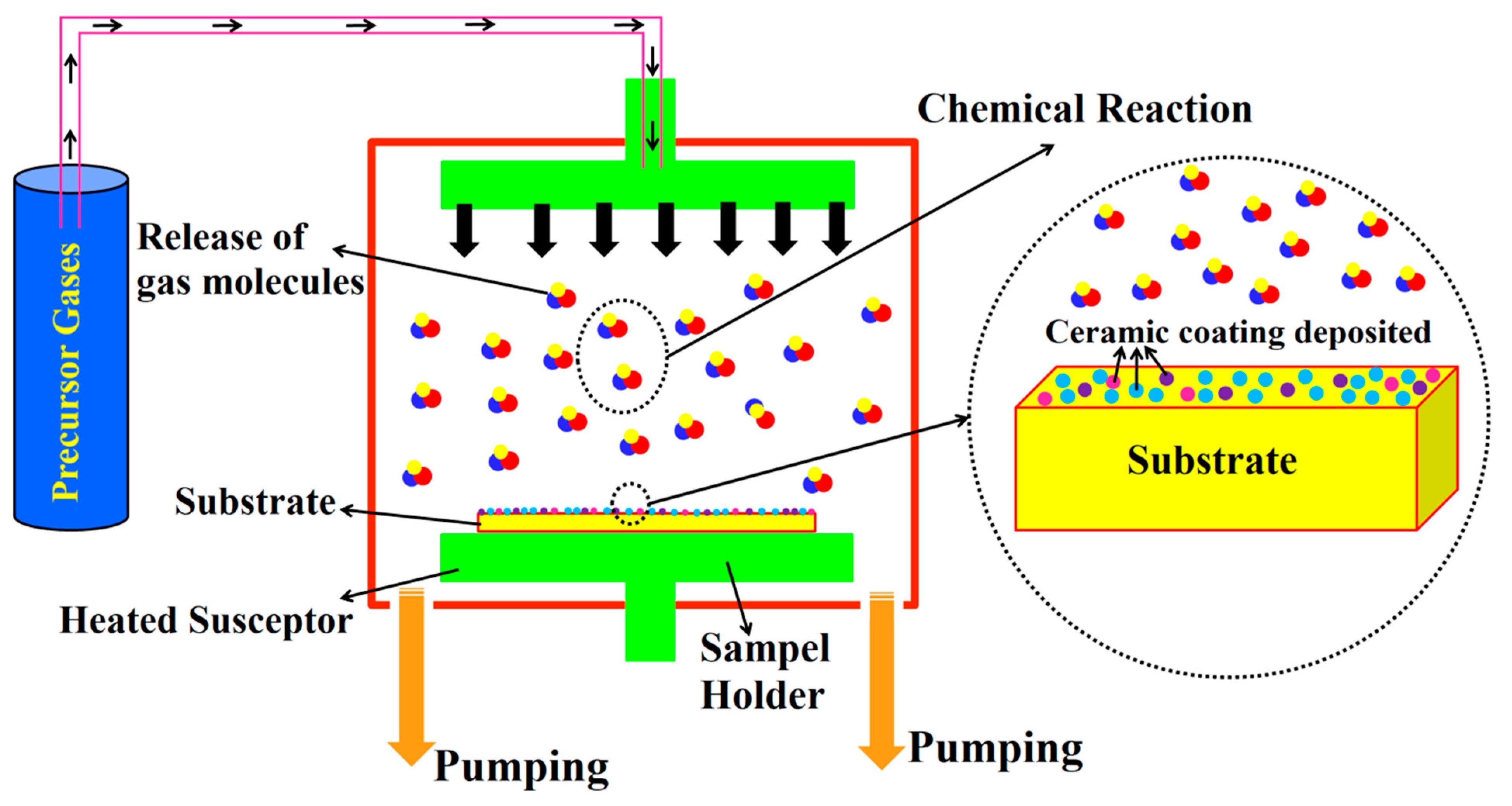

من بين الطرق المختلفة لإنتاج طلاءات TaC، يظل CVD هو الطريق الأكثر نضجًا. تبدأ الوصفة النموذجية، كما هو مفصل، بخماسي كلوريد التنتالوم (TaCl₅) والبروبيلين (C₃H₆) باعتبارهما سلائف التنتالوم والكربون، التي يحملها الأرجون والهيدروجين إلى غرفة ساخنة. بمجرد وصول TaCl₅ المتبخر إلى سطح الجرافيت، فإنه يمتص ويخضع لسلسلة من تفاعلات التحلل وإعادة التركيب. ما يتشكل ليس مجرد طبقة سطحية، بل طبقة كثيفة ملتصقة جيدًا تكون أكثر تجانسًا ويمكن التحكم فيها من الناحية التركيبية بشكل ملحوظ مما يمكن تحقيقه باستخدام طرق بديلة مثل الملح المنصهر أو معالجة هلام السول.

2. مزايا الأداء الأساسية لطلاء CVD TaC

2.1 الاستقرار الحراري العالي للغاية
يذوب طلاء CVD TaC عند 3880 درجة مئوية، لذلك يظل سليمًا من الناحية الهيكلية حتى فوق 2200 درجة مئوية. وهذا يجعلها مناسبة تمامًا لعمليات أشباه الموصلات الصعبة مثل نمو بلورات SiC وMOCVD - وهي الأماكن التي تميل فيها طبقات SiC العادية إلى التحلل عندما تصبح الأشياء ساخنة جدًا.

2.2 مقاومة ممتازة للتآكل الكيميائي
يتحمل هذا الطلاء بشكل جيد ضد غازات العمليات المسببة للتآكل مثل الهيدروجين والأمونيا والكلوريدات وبخار السيليكون. بالمقارنة مع طلاءات SiC، فإنه يقلل من تدهور الجرافيت وتلوث الجسيمات في بيئات أشباه الموصلات ذات درجة الحرارة العالية. النتيجة؟ استقرار أفضل للعملية وإنتاجية أعلى للرقاقة.

2.3 صلابة ميكانيكية جيدة ومقاومة الصدمات الحرارية
يعتبر طلاء CVD TaC صلبًا ويرتبط بقوة بركائز الجرافيت، لذا فهو يتآكل ببطء ويتعامل مع الصدمات الحرارية بشكل جيد. يمكن أن يستغرق الأمر دورات تسخين وتبريد سريعة ومتكررة دون أن يتشقق أو يتقشر. وهذا يعني عمرًا أطول للمكونات ومعدلات انحدار أسرع للعملية.

2.4 نقاء فائق وقمع الشوائب
يحتوي طلاء TaC على مستويات شوائب منخفضة جدًا ويعمل كحاجز انتشار صلب - فهو يمنع الملوثات من الهجرة من ركيزة الجرافيت إلى بيئة النمو. وهذا يساعد على تقليل عيوب الكريستال، ويمنع الشوائب، ويحسن جودة ومقاومية بلورات SiC.

3. سيناريوهات التطبيق النموذجية لطلاء CVD TaC

3.1 نمو بلورة مفردة من كربيد السيليكون (طريقة PVT)
في عملية نمو PVT لبلورات SiC المفردة، يتم تطبيق طلاء TaC على مكونات الجرافيت الرئيسية مثل البوتقات، وحلقات التوجيه، وحاملات بلورات البذور. البحث الذي أجراه فان وآخرون. يشير إلى أن طلاء TaC لا يوفر الحماية المادية فحسب، بل أيضًا، من خلال خصائص الانبعاثية المنخفضة، ينظم تدرج درجة الحرارة في واجهة النمو البلوري، ويحسن توحيد درجة الحرارة الشعاعية، ويحافظ على قياس العناصر الكيميائية للتسامي SiC، ويمنع هجرة الشوائب، ويقلل من استهلاك الطاقة. البحث الذي أجراه منغ وآخرون. في مجلة Journal of Crystal Growth يؤكد أيضًا أن السبيكة البلورية المزروعة باستخدام هيكل بوتقة مع حلقة تتابع من الجرافيت مطلية بـ TaC وورق الجرافيت تظهر خصائص فائقة في الكمال البلوري وشكل الواجهة. تظهر القياسات الفعلية أن انحراف قطر السبائك البلورية المزروعة باستخدام البوتقات المطلية بـ TaC هو ≥2%، وتم تحسين تسطيح السطح البلوري (RMS) بنسبة 40%.

3.2 GaN/SiC النمو الفوقي

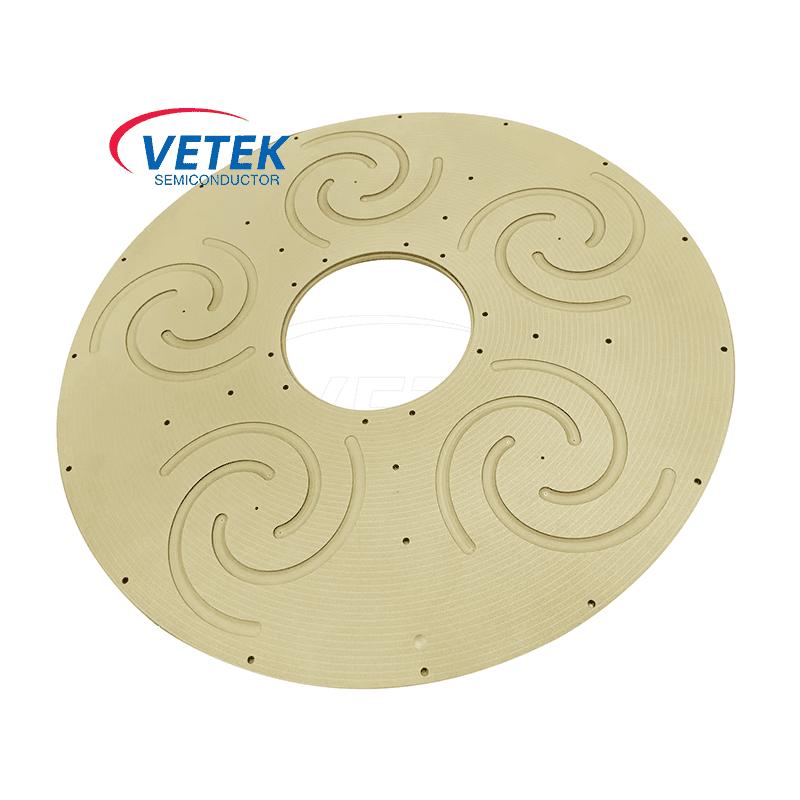

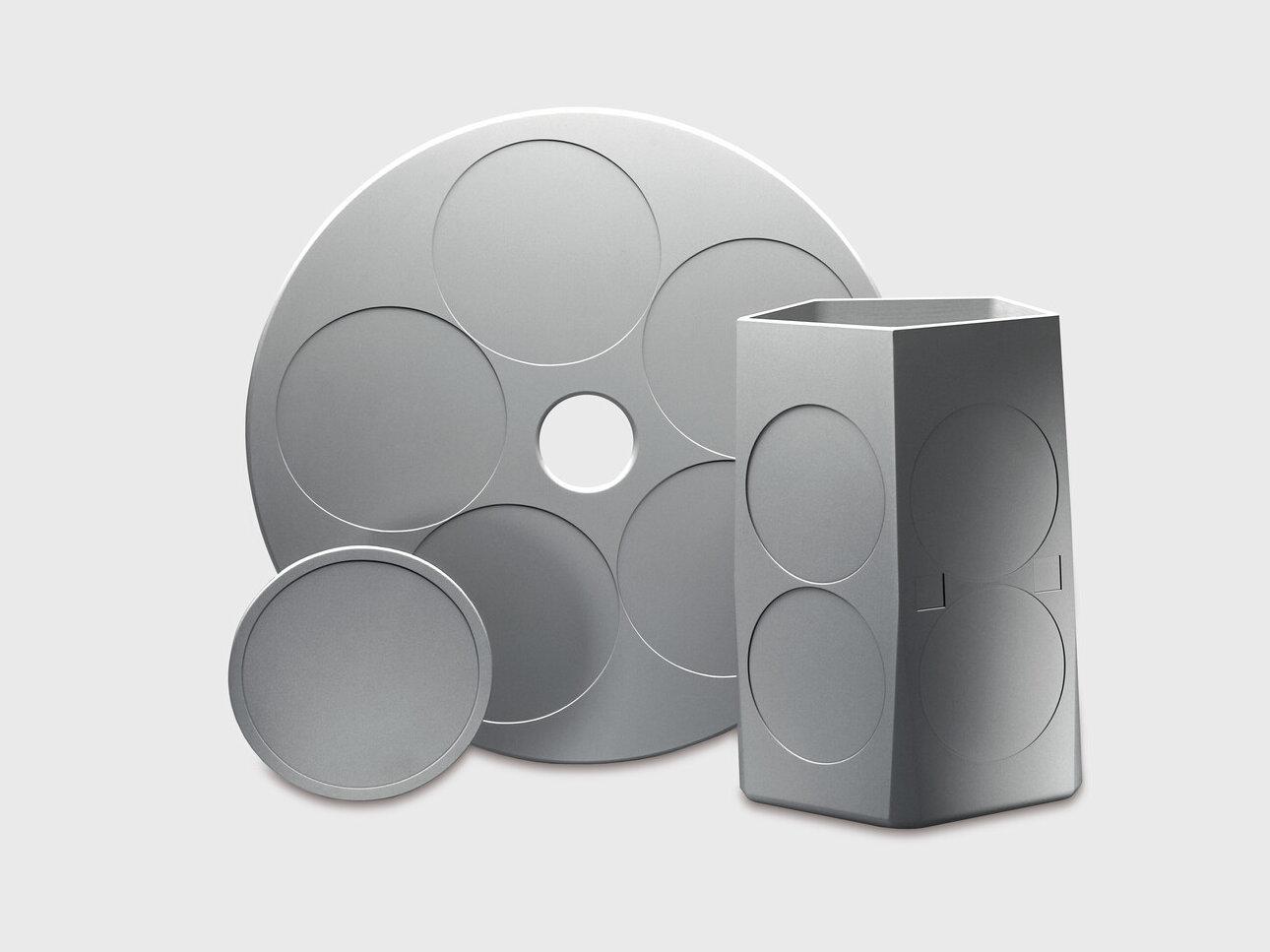

في غرف تفاعل CVD لـ GaN وSiC، يتم تطبيق طلاء TaC على نطاق واسع على مكونات مثل حاملات الرقاقات، وأقراص الأقمار الصناعية، والفوهات، وأجهزة الاستشعار. تحتاج هذه المكونات إلى العمل لفترات طويلة في البيئات ذات درجة الحرارة العالية والتآكل، ويمكن لطلاء TaC أن يطيل عمر الخدمة بشكل كبير ويحسن إنتاجية العملية. في معدات MOCVD مثل Aixtron G5، ثبت أن طلاء TaC هو مادة أساسية لضمان استقرار العملية.

3.3 سخانات نظام MOCVD

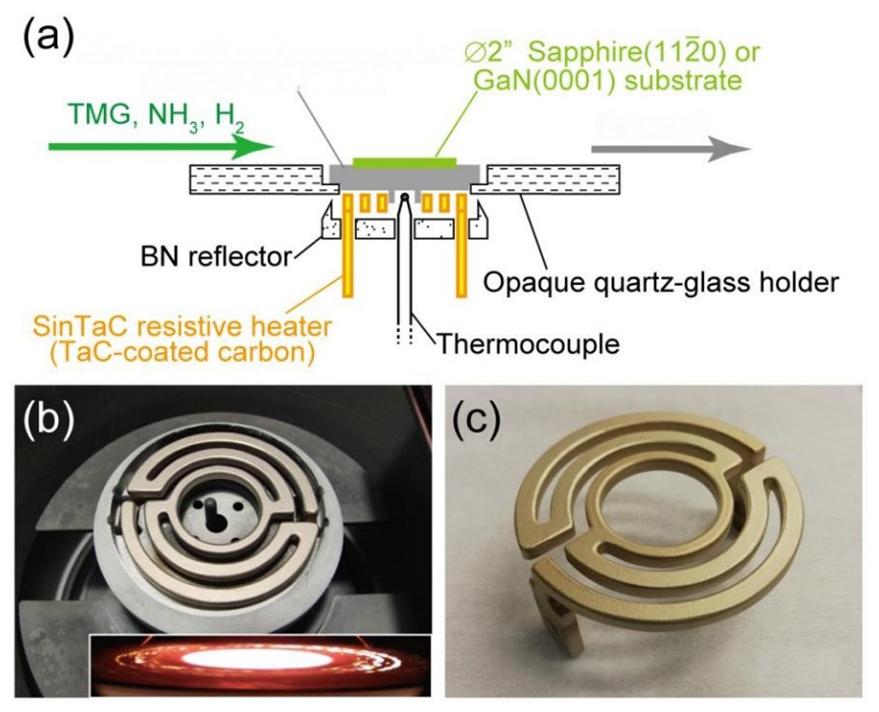

تم تطبيق سخانات الجرافيت المطلية بـ TaC بنجاح في أنظمة MOCVD. بالمقارنة مع السخانات التقليدية المطلية بـ pBN، توفر سخانات TaC كفاءة تدفئة أفضل وتوحيدًا، وتقليل استهلاك الطاقة، وبسبب انخفاض انبعاث سطحها (0.3)، تساعد على تحسين سلامة المجال الحراري. وفقًا لبحث أجراه Fan et al.، فإن الانبعاثية المنخفضة لطلاء TaC لا تعمل على تحسين توحيد درجة الحرارة لنمو البلورات فحسب، بل تعزز أيضًا جودة الترسيب الفوقي لـ GaN.

3.4 التطبيقات الصناعية ذات درجات الحرارة العالية
خارج مجال أشباه الموصلات، يمكن أيضًا استخدام طلاء TaC للمكونات الصناعية ذات درجة الحرارة العالية مثل عناصر التسخين المقاومة، وفوهات الحقن، وحلقات الدرع، وتركيبات اللحام، مع الاستفادة الكاملة من مزاياه الشاملة في مقاومة الحرارة ومقاومة التآكل.

4. CVD TaC مقابل طلاء SiC: كيف تختار؟

في صناعة أشباه الموصلات، يعد CVD SiC وCVD TaC أكثر الطلاءات الواقية شيوعًا لمكونات الجرافيت. يعتمد الاختيار على متطلبات درجة حرارة العملية المحددة.

طلاء CVD SiC:معامل منخفض للتمدد الحراري، واستقرار هيكلي جيد، ومزايا التكلفة في البيئات التي تقل عن 1800 درجة مئوية، ويستخدم على نطاق واسع في سيناريوهات درجات الحرارة المتوسطة إلى العالية مثل الصواني الفوقي LED والصواني الفوقي السيليكون أحادية البلورة.

طلاء CVD TaC:ثبات حراري أعلى (نقطة انصهار 3880 درجة مئوية مقابل ~ 2700 درجة مئوية لـ SiC)، وخمول كيميائي أقوى، ومناسب بشكل خاص للبيئات شديدة الحرارة والتآكل التي تزيد عن 2000 درجة مئوية، مثل نمو بلورة SiC الفردية ونضوج GaN.

ببساطة:عندما تتجاوز درجات حرارة العملية 1800 درجة مئوية، خاصة عندما يتعلق الأمر بالغازات المسببة للتآكل مثل الهيدروجين والأمونيا، فإن طلاء TaC هو الخيار الأفضل.

5. آفاق السوق واتجاهات الصناعة

إن التوسع السريع لنمو بلورات SiC المفردة والنضوج يؤدي إلى زيادة الطلب على طلاءات TaC بشكل حاد. تشير دراستان حديثتان للسوق إلى وجود سوق على وشك التوسع بشكل كبير. تربط QYResearch، في توقعاتها العالمية لسوق طلاء TaC والتحليل المتعمق والتوقعات حتى عام 2031، سوق طلاء كربيد التنتالوم العالمي لعام 2024 بحوالي 45 مليون دولار أمريكي وتتوقع أن تصل إلى 142 مليون دولار أمريكي بحلول عام 2031 - وهو معدل نمو سنوي مركب يبلغ 17.9٪. تقع أرقام Global Info Research في نفس النطاق، حيث تقدر السوق في عام 2024 بحوالي 47 مليون دولار أمريكي وتتوقع ارتفاعه إلى 143 مليون دولار أمريكي بحلول عام 2031، وهو ما يؤدي إلى معدل نمو سنوي مركب قدره 17.5٪. إن الاتساق بين هذه التوقعات يعطي الثقة بأن طلاء TaC يدخل مرحلة نمو مستدام.

أما بالنسبة لمن يقوم بتزويد هذا السوق، فهو يظل متمركزًا إلى حد ما في القمة. وتمثل شركات Momentive Technologies وTokai Carbon وToyo Tanso معًا حوالي 76% من الإيرادات العالمية [10]. ومن الناحية الجغرافية، تتصدر أمريكا الشمالية ما يقرب من 45% من السوق، في حين تقترب منطقة آسيا والمحيط الهادئ من الركب بحوالي 41%. لكن هذا التوازن الإقليمي بدأ يتغير. تستثمر الشركات المصنعة الصينية بكثافة لسد الفجوة، وتعد شركة VeTek Semiconductor مثالاً على ذلك: تمتد قدرة الشركة على طلاء CVD TaC الآن إلى مكونات يصل قطرها إلى 750 ملم، مما يجعلها من بين عدد قليل جدًا من الشركات المحلية القادرة على التعامل مع الأجزاء بهذا الحجم.

وبالنظر إلى المستقبل، فإن الانتقال إلى ركائز SiC مقاس 8 بوصات يضع معيارًا أعلى لتوحيد المجال الحراري وموثوقية الطلاء في معدات الإنتاج. ومن المرجح أن يؤدي هذا الاتجاه وحده إلى تعزيز دور طلاء TaC باعتباره مادة استراتيجية في تصنيع الرقائق لسنوات قادمة.

6. تقنية طلاء TaC لأشباه الموصلات من VeTek

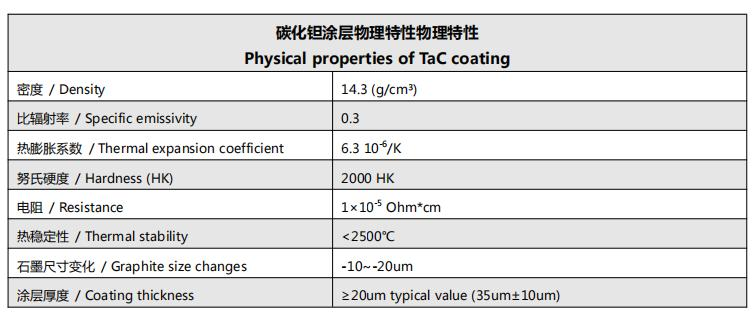

مصدر البيانات: المواصفات الفنية لمنتج VeTek لأشباه الموصلات

يتميز طلاء VeTek's CVD TaC بثبات جيد في درجة الحرارة، ونقاء عالي للغاية، ومقاومة للتآكل H₂/NH₃/SiH₄/Si، ومقاومة الصدمات الحرارية القوية، والالتصاق العالي لركائز الجرافيت، وتغطية طلاء موحدة. يمكن تطبيقه على المكونات الأساسية مثل مستشعرات التسخين التعريفي، وعناصر التسخين المقاومة، وأجزاء التدريع الحراري. تمتلك الشركة قدرات تصنيع متقدمة لتصنيع مكونات الركيزة المعدنية من الجرافيت أو السيراميك أو المقاومة للحرارة، وتوفر معالجة داخلية شاملة لطلاءات السيراميك SiC أو TaC، بالإضافة إلى خدمات الطلاء للأجزاء التي يوفرها العملاء.

7. الاستنتاج

مع تسارع صناعة أشباه الموصلات من الجيل الثالث نحو أحجام أكبر (8 بوصات)، وكثافة طاقة أعلى، وتكاليف أقل، أصبحت المتطلبات على أداء المواد في عمليات التصنيع صارمة بشكل متزايد. بفضل نقطة انصهاره العالية للغاية، وخموله الكيميائي المتميز، وخواصه الميكانيكية الممتازة، أصبح طلاء CVD TaC "المعيار الذهبي" لعمليات أشباه الموصلات ذات درجة الحرارة العالية فوق 2000 درجة مئوية. بدءًا من نمو بلورة أحادية SiC إلى طبقة GaN، ومن سخانات MOCVD إلى حاملات الرقاقات، يوفر طلاء TaC أساسًا ماديًا لا غنى عنه لتصنيع أشباه الموصلات.

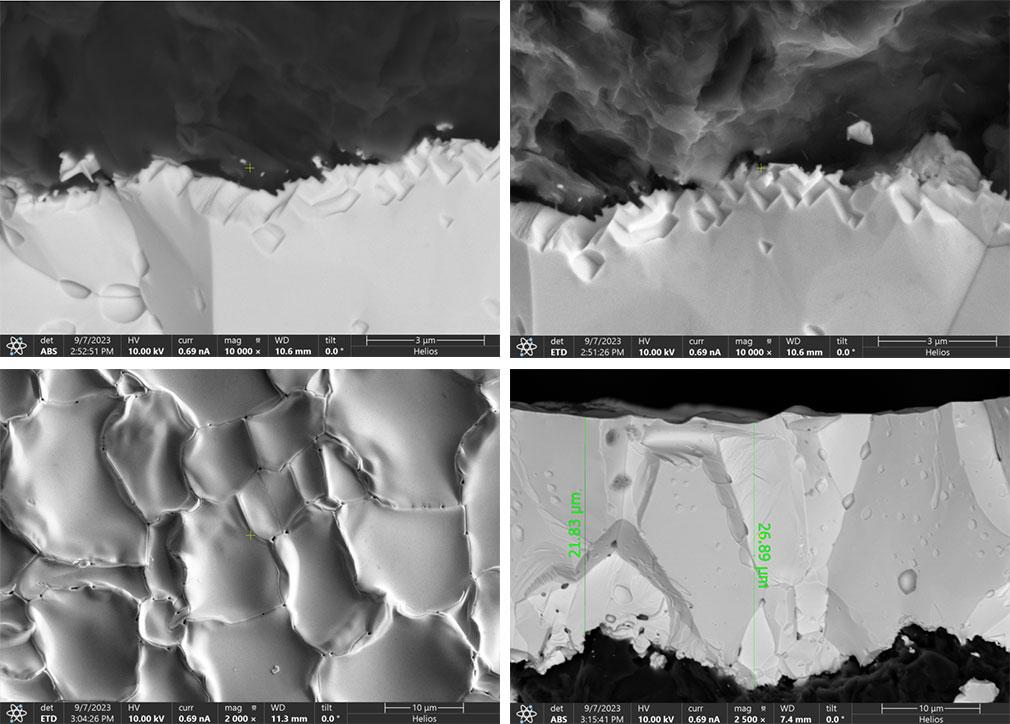

تلتزم VeTek Semiconductor بتوفير منتجات طلاء CVD TaC عالية الجودة وحلول مخصصة للعملاء العالميين من خلال الاستثمار المستمر في البحث والتطوير والتكرار التكنولوجي. إذا كنت بحاجة إلى بيانات فنية مفصلة، ​​أو تحليل المقطع العرضي SEM، أو تقييم الرسم المخصص، فلا تتردد في الاتصال بنا.

مراجع

[1] صن، جيه، تشانغ، كيو، & لي، إكس. (2021).تقدم البحث في طلاءات كربيد التنتالوم على المواد الكربونية. التقدم في علوم المواد.(متاح على ScienceDirect)

[2] كيم، دي واي، وآخرون. (2016).ترسيب البخار الكيميائي لكربيد التنتالوم من نظام TaCl₅-C₃H₆-Ar-H₂. مجلة جمعية الخزف الكورية، 53(6)، 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).دراسة عن تطور البنية المجهرية والخواص الميكانيكية لطلاءات TaC القائمة على الجرافيت في ظل ظروف قاسية مختلفة. مجلة السبائك والمركبات، 1061. دوى:10.1016/j.jallcom.2026.187440

[4] فان، دبليو، تشو، إتش، تشانغ، إس آي، وآخرون. (2019).بحث حول تأثير طلاء TaC على التحكم في عملية SiC PVT وجودة الكريستال. بيانات البحوث المشتركة،جامعة دونج إيوي، كوريا الجنوبية.

[5] منغ، ج.، وآخرون. (2022).التحكم في جودة النمو من خلال تحسين بنية البوتقة لنمو بلورة SiC المفردة كبيرة الحجم. مجلة النمو البلوري،600، 126929. دوى:10.1016/j.jcrysgro.2022.126929

[6] بحث كيو واي. (2025).توقعات سوق طلاء TaC العالمية، تحليل متعمق وتوقعات حتى عام 2031.
