لماذا أصبح طلاء TaC هو الخيار المفضل لمكونات الجرافيت شبه الموصلة

نظرًا لأن صناعة أشباه الموصلات تتجه نحو أقطار أكبر من الرقاقات، ودرجات حرارة تشغيل أعلى، وميزانيات تلوث أكثر صرامة، فقد زاد الطلب على مكونات الجرافيت بشكل كبير. لم يعد من المتوقع من البوتقات، والمستقبلات، والسخانات، وحلقات التوجيه، وحاملات البذور أن تتحمل الحرارة فحسب، بل تحتاج أيضًا إلى الحفاظ على شكلها، وقمع إطلاق الشوائب، والبقاء على قيد الحياة لفترات طويلة في أجواء شديدة التفاعل.

ولمواجهة هذه التحديات، ظهرت طلاءات كربيد التنتالوم (TaC) لترسيب البخار الكيميائي (CVD) كحل واعد للغاية لحماية أجزاء الجرافيت في خطوط إنتاج أشباه الموصلات المتقدمة. تبحث هذه المقالة في سبب جذب طلاءات TaC للاهتمام المتزايد، وكيف تساهم في عمليات أكثر استقرارًا، وعمرًا أطول للأجزاء، وكفاءة تصنيع أفضل بشكل عام.

لماذا تحتاج مكونات الجرافيت إلى طبقات واقية؟

لقد كان الجرافيت منذ فترة طويلة مادة مفضلة لأجهزة أشباه الموصلات ذات درجة الحرارة العالية، وذلك بفضل الموصلية الحرارية الجيدة، والكثافة المنخفضة، وسهولة التصنيع. لكن الجرافيت العاري لديه نقاط ضعف معروفة عند تعرضه للظروف القاسية داخل غرف المعالجة:

تدهور السطح في درجات الحرارة القصوى
هجوم كيميائي من الهيدروجين والأمونيا والغازات التفاعلية الأخرى
تساقط جزيئات الكربون
هجرة الشوائب إلى البلورات النامية أو الأفلام الفوقي
انجراف الأبعاد التدريجي بعد العديد من الدورات الحرارية

تصبح هذه المشكلات حاسمة بشكل خاص في عمليات مثل:

نمو الجزء الأكبر من SiC عبر PVT
كربيد الفوقية
جان موكفد
نمو كريستال AlN
إعدادات المجال الحراري لدرجات الحرارة العالية

مع تقلص هندسة الأجهزة وتشديد متطلبات الأداء، حتى التلوث البسيط أو التآكل الطفيف في أجزاء الجرافيت يمكن أن يؤثر بشكل مباشر على إنتاجية الرقاقة وموثوقية الجهاز النهائية.

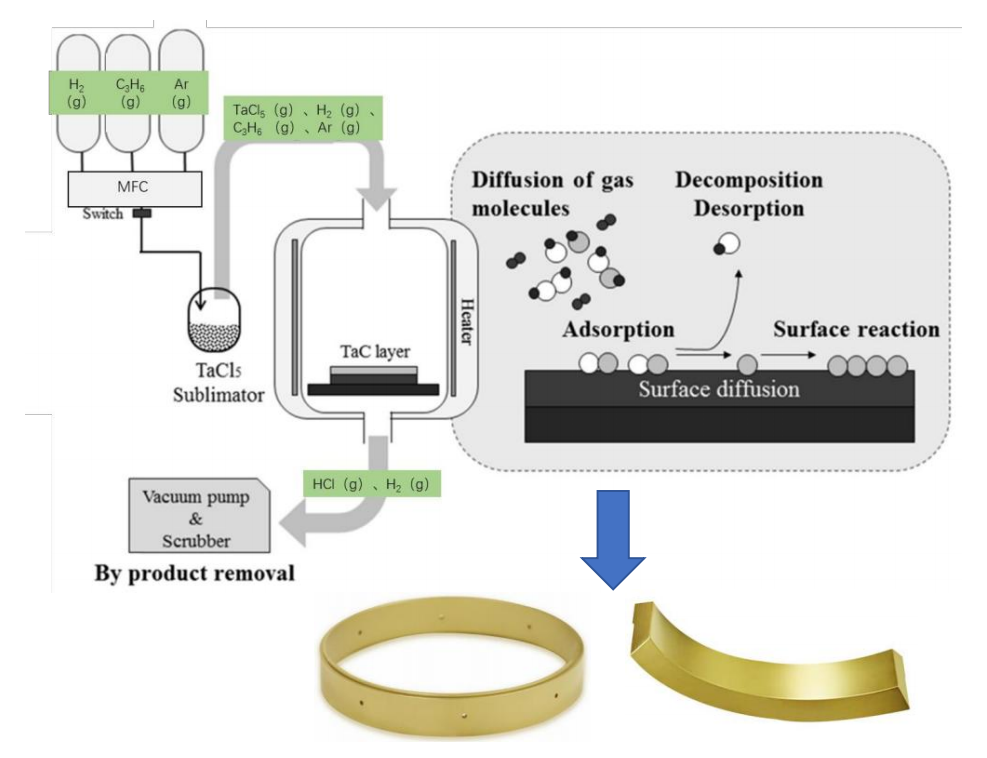

ما هو بالضبط طلاء TaC؟

كربيد التنتالوم (TaC) عبارة عن سيراميك شديد المقاومة للحرارة مع نقطة انصهار تبلغ حوالي 3880 درجة مئوية، وهي واحدة من أعلى المعدلات المعروفة. إنه يجمع بين الاستقرار الحراري الرائع والخمول الكيميائي المتميز، مما يجعله مرشحًا طبيعيًا لحماية أسطح الجرافيت التي تتعرض لبيئات أشباه الموصلات العدوانية.

بدلاً من استبدال الجرافيت بالكامل، يتم تطبيق TaC كطبقة كثيفة ورقيقة عبر CVD. يمنحك هذا أفضل ما في العالمين:

يوفر الجرافيت التوصيل الحراري والكتلة المنخفضة والدعم الميكانيكي.
تعمل طبقة TaC كحاجز قوي ضد التآكل الكيميائي وإطلاق الغازات الشوائب.

والنتيجة النهائية هي مكون يمكن أن يصمد في ظل ظروف من شأنها أن تؤدي بسرعة إلى تحلل الجرافيت العادي.

الفوائد الرئيسية لطلاء CVD TaC

(1) متانة استثنائية في درجات الحرارة العالية

تجري العديد من عمليات أشباه الموصلات في درجة حرارة تتراوح بين 1500 درجة مئوية وأكثر من 2500 درجة مئوية، وهي درجات حرارة تدفع معظم المواد إلى الحد الأقصى. يحتفظ TaC بسلامته الهيكلية عبر هذا النطاق، وهو يعزل بشكل فعال الجرافيت الأساسي من التدهور الحراري عبر العديد من دورات الإنتاج.

(2) مقاومة كيميائية متفوقة

إحدى ميزات TaC البارزة هي قدرتها على مقاومة أنواع الغاز المسببة للتآكل التي تأكل الطلاءات الأخرى. من الناحية العملية، تظهر مقاومة أفضل بشكل ملحوظ من طبقات الحماية التقليدية عند تعرضها لـ:

الهيدروجين (H₂)
الأمونيا (NH₃)
بخار السيليكون
الأبخرة المعدنية التفاعلية

إن تحسين المتانة الكيميائية يُترجم مباشرة إلى عدد أقل من عمليات استبدال الأجزاء وعمليات إنتاج أكثر قابلية للتنبؤ بها.

(3) انخفاض مخاطر التلوث

نظرًا لأن أهداف الجودة الكريستالية وكثافة العيوب أصبحت أكثر صرامة، فإن الحفاظ على بيئة العملية نظيفة يعد أمرًا بالغ الأهمية. يشكل طلاء TaC المترسب جيدًا حاجزًا غير منفذ تقريبًا يساعد على تقليل:

إطلاق الكربون من جسم الجرافيت
انتشار الشوائب المعدنية
تقشر الجسيمات
خشونة السطح مع مرور الوقت

تدعم الظروف الأنظف بلورات عالية الجودة وتكرارًا أفضل للتشغيل.

(4) عمر خدمة ممتد

يعد استبدال أجزاء المجال الحراري أمرًا مكلفًا، ليس فقط من حيث المواد، ولكن أيضًا من حيث فترات التوقف عن العمل وجهود إعادة التأهيل. نظرًا لأن طلاء TaC يبطئ تآكل السطح ويتآكل بشكل فعال، فإن العديد من مكونات الجرافيت المطلية تدوم لفترة أطول بكثير من نظيراتها غير المطلية. وهذا يعني انقطاعات أقل وانخفاض تكاليف التشغيل الإجمالية.

(5) التصاق قوي بالركيزة

تقوم عمليات CVD الحديثة بإيداع ذرة TaC ذرة بعد ذرة على سطح الجرافيت، مما يؤدي إلى ترابط بيني ممتاز. على عكس الطلاءات الميكانيكية أو التي يتم رشها، يوفر لك CVD ما يلي:

بنية مجهرية كثيفة وخالية من المسام
سمك موحد حتى على الأشكال المعقدة
التصاق موثوق يقاوم التدوير الحراري المتكرر
تغطية جيدة للزوايا والفجوات

تعتبر هذه المتانة أمرًا بالغ الأهمية لبيئات الإنتاج حيث يكون الاتساق غير قابل للتفاوض.

الاستخدامات النموذجية لأجزاء الجرافيت المطلية بـ TaC

مع نضوج التكنولوجيا، تجد المكونات المطلية بـ TaC طريقها إلى المزيد والمزيد من تطبيقات أشباه الموصلات. تشمل الأمثلة الشائعة ما يلي:

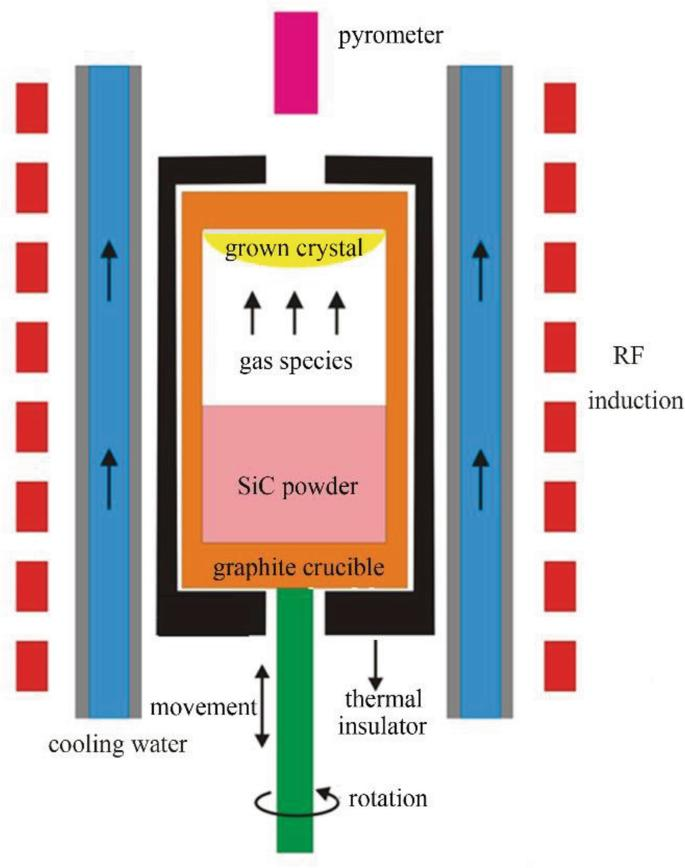

نمو كريستال SiC (PVT)

يتم الآن استخدام البوتقات المطلية بـ TaC، وحاملات البذور، وحلقات التوجيه، وحلقات البوتقة على نطاق واسع لتقليل الشوائب داخل غرفة النمو مع إطالة العمر القابل للاستخدام لأجهزة المنطقة الساخنة.

أنظمة جان موكفد

توفر سخانات الجرافيت المزودة بطبقة TaC خرجًا حراريًا ثابتًا ومقاومة التآكل الناتج عن الأمونيا والهيدروجين أثناء مرحلة نشوء GaN، مما يساعد في الحفاظ على درجات حرارة موحدة على مدار الحملات الطويلة.

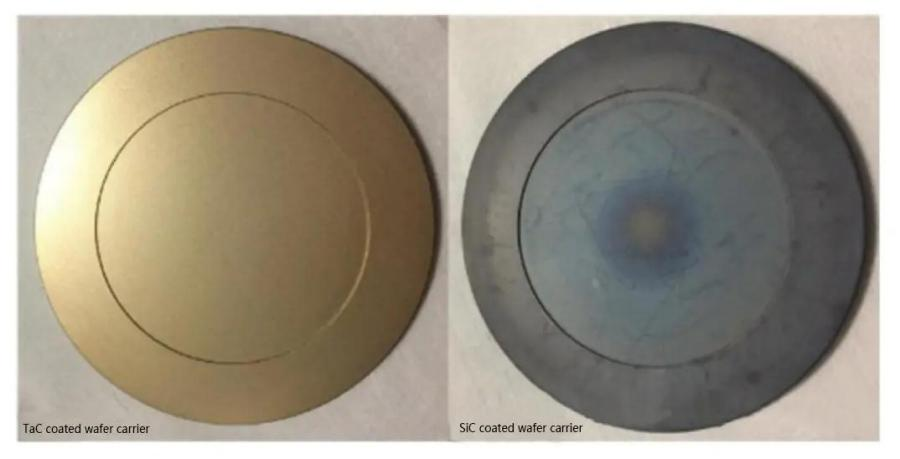

المستقبلات الفوقية (حاملات الرقاقة)

يرى المستشعرون صدمات حرارية متكررة وتعرضًا للغاز المسببة للتآكل. يمنحهم طلاء TaC فرصة أفضل بكثير للبقاء على قيد الحياة بعدة جولات دون تدهور السطح.

معدات أشباه الموصلات الأخرى ذات درجة الحرارة العالية

وتشمل الاستخدامات الإضافية نمو بلورات AlN، وطبقة السيليكون، ومكونات المجال الحراري العامة، وحتى بعض أدوات معالجة السيراميك المتقدمة.

لماذا تعتبر طريقة الأمراض القلبية الوعائية مهمة؟

لا يتم إنشاء جميع طلاءات TaC على قدم المساواة. من بين تقنيات الترسيب المختلفة، يعتبر CVD على نطاق واسع هو المعيار الذهبي للعمل على درجة أشباه الموصلات لأنه يوفر:

كثافة عالية جدا ومسامية منخفضة
نقاء ممتاز (أمر بالغ الأهمية للعمليات الحساسة للتلوث)
تحكم دقيق وقابل للتكرار في السُمك
تغطية موحدة على الأشكال الهندسية المعقدة
الترابط القوي مع الركيزة الجرافيت

بالنسبة للتطبيقات التي يكون فيها الاتساق والموثوقية هو كل شيء، تبرز CVD كخيار واضح.

التطلع إلى المستقبل: دور الجرافيت المطلي بـ TaC

مع تحول الصناعة نحو:

رقائق كربيد السيليكون مقاس 8 بوصة
أجهزة GaN ذات الطاقة العالية
أشباه الموصلات المركبة الأكثر تقدما
حملات إنتاج أطول
متطلبات نظافة أكثر صرامة

سوف تواجه مكونات الجرافيت ضغطًا أكبر فقط. يتجاوز طلاء TaC مجرد طبقة الحماية، حيث يُنظر إليه بشكل متزايد على أنه عامل تمكين رئيسي لتصنيع الجيل التالي. الشركات الجادة في زيادة الإنتاجية، وتعظيم وقت تشغيل الأداة، وتمديد العمر الجزئي، تنظر بالفعل إلى الجرافيت المطلي بـ TaC كجزء استراتيجي من تحسين العمليات على المدى الطويل.

خاتمة

يعكس الاعتماد المتزايد لطلاءات TaC حقيقة بسيطة: تحتاج صناعة أشباه الموصلات إلى مواد يمكنها مواكبة الظروف المتزايدة الطلب. من خلال الجمع بين المزايا الحرارية للجرافيت والمرونة الكيميائية لكربيد التنتالوم، توفر الأجزاء المطلية بـ CVD-TaC مسارًا عمليًا لتقليل التلوث، وعمر أطول للمكونات، وعمليات إنتاج أكثر استقرارًا. مع استمرار نمو البلورات وتقنيات الفوقية في التقدم، فإن طلاءات TaC مهيأة للعب دور أكبر عبر مجموعة واسعة من خطوات تصنيع أشباه الموصلات.

الأسئلة المتداولة

1. هل طلاء TaC أفضل من الجرافيت العادي؟

بالنسبة لمعظم عمليات أشباه الموصلات ذات درجة الحرارة العالية، نعم - يوفر طلاء TaC حماية أفضل بكثير ضد التآكل والتلوث والتآكل الميكانيكي، والذي يترجم عادةً إلى عمر خدمة أطول بكثير.

2. ما هي الصناعات التي تستخدم الجرافيت المطلي بـ TaC؟

تصنيع أشباه الموصلات في المقام الأول، بما في ذلك نمو بلورات SiC، وGaN MOCVD، وطبقة السيليكون، وأنظمة المجال الحراري المتقدمة.

3. لماذا يفضل CVD لتطبيق TaC؟

تنتج CVD طبقات كثيفة وعالية النقاء ذات التصاق ممتاز وسماكة موحدة - وهو بالضبط ما تتطلبه تطبيقات أشباه الموصلات الصعبة.

4. ما هي أنواع أجزاء الجرافيت التي يمكن طلاءها بـ TaC؟

يشمل المرشحون النموذجيون البوتقات، والمستقبلات، وحوامل البذور، وحلقات التوجيه، والسخانات، والصواني، وأجزاء الجرافيت الأخرى المعرضة لدرجات حرارة عالية والغازات التفاعلية.
