مكونات Aixtron G10: الأجزاء الرئيسية لـ SiC Epitaxy عالي الأداء

تستمر تقنية كربيد السيليكون (SiC) في التحرك نحو رقائق أكبر وإنتاج أعلى. وهذا يعني أن الأنظمة الفوقية المتقدمة مثل منصة Aixtron G10 أصبحت ذات أهمية متزايدة في تصنيع أشباه الموصلات من الجيل الثالث.

بالمقارنة مع المفاعلات القديمة، تحتاج أنظمة Aixtron G10 إلى تحكم أكثر صرامة في المجالات الحرارية، واستقرار تدفق الغاز، والتلوث بالجسيمات، ومدة بقاء الأجزاء. كل مكون داخلي للمفاعل له تأثير مباشر على جودة النمو الفوقي، وتوحيد الرقاقة، واستقرار الإنتاج.

ترشدك هذه المقالة عبر مكونات Aixtron G10 الرئيسية المستخدمة في أنظمة SiC epitaxy. سنشرح ما يفعلونه، وما هي المواد التي يحتاجونها، وسبب أهميتهم في معالجة أشباه الموصلات ذات درجات الحرارة العالية.

ما هي مكونات Aixtron G10؟

مكونات Aixtron G10 هي أجزاء المفاعل الداخلي الرئيسية الموجودة داخل الغرفة الفوقية SiC. تساعد هذه العناصر معًا في الحفاظ على استقرار الظروف الحرارية، وتحسين توزيع الغاز، ودعم دوران الرقاقة، وتقليل التلوث أثناء النمو الفوقي في درجات الحرارة العالية.

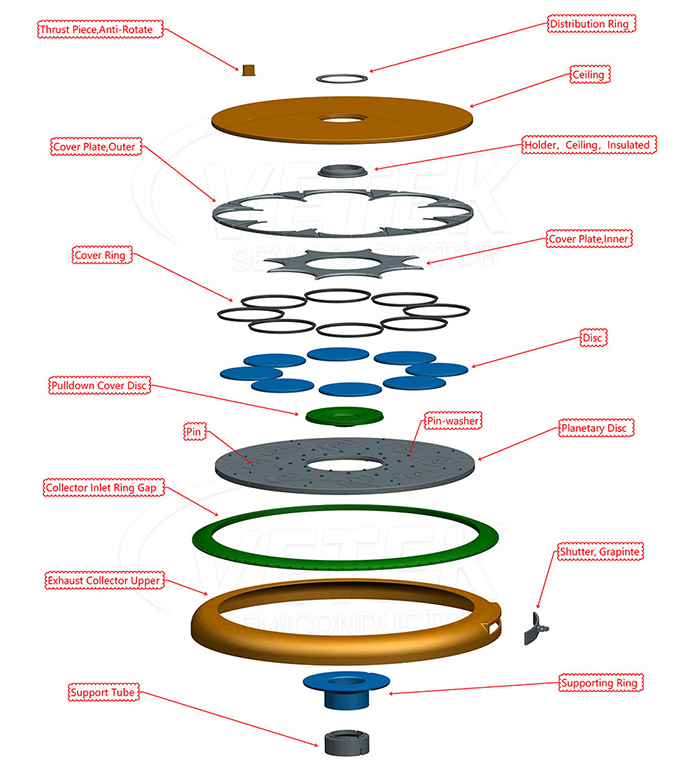

تشمل الأجزاء النموذجية التي ستجدها في مفاعل Aixtron G10 ما يلي:

• سقف
• حلقة التوزيع
• حلقة الغلاف
• لوحات التغطية
• القرص الكوكبي
• قرص الغطاء المنسدلة
• جامع العادم
• حلقة داعمة
• أنبوب الدعم
• مصراع الجرافيت
• جمعيات غسالة الدبوس والدبوس

تعمل معظم هذه الأجزاء بشكل مستمر عند درجات حرارة أعلى من 1500 درجة مئوية أثناء تعرضها للغازات المسببة للتآكل مثل السيلان والهيدروكربونات. لذا فإن الأداء المادي أمر بالغ الأهمية.

المجالات الوظيفية الرئيسية داخل مفاعل اكسترون جي10

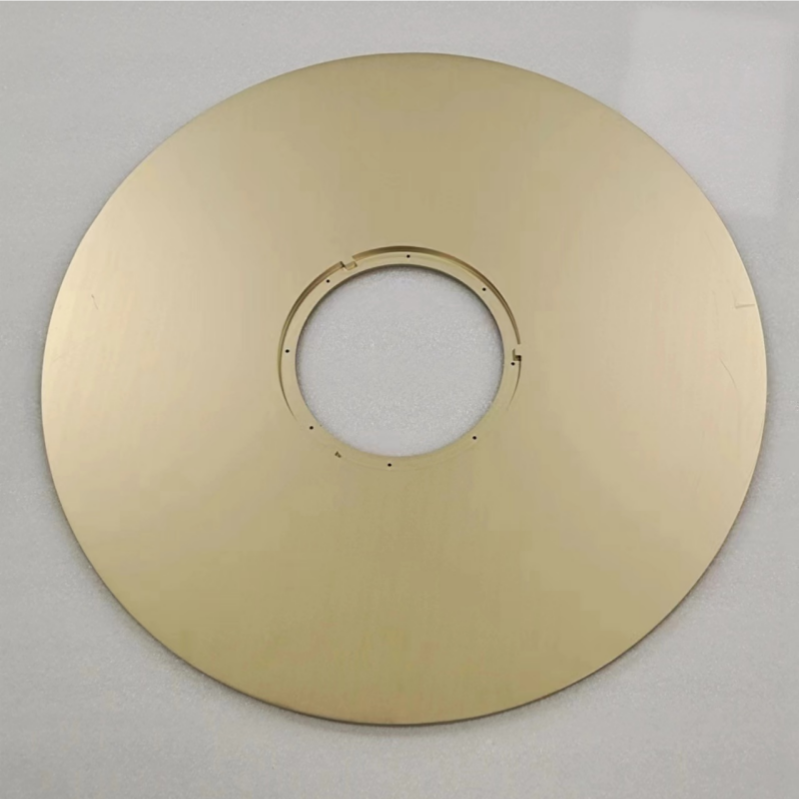

1. مكونات السقف

السقف هو جزء رئيسي من المجال الحراري للمفاعل. فهو يساعد في الحفاظ على استقرار درجة حرارة الغرفة، ويوجه تدفق الغاز، ويحمي هياكل المفاعل العلوي من الحرارة المباشرة.

يجب أن تحتوي مكونات السقف الجيدة على:

• الاستقرار الحراري الصلب
• انخفاض توليد الجسيمات
• مقاومة قوية للتآكل
• جودة طلاء موحدة
• استقرار الأبعاد على المدى الطويل

يعد الجرافيت المطلي بـ CVD SiC خيارًا شائعًا هنا لأنه يمنحك التوصيل الحراري للجرافيت بالإضافة إلى المقاومة الكيميائية لكربيد السيليكون.

2. حلقة التوزيع

تتحكم حلقة التوزيع في تدفق الغاز وتوجهه داخل الحجرة. يعد الحصول على توزيع موحد للغاز أمرًا ضروريًا لتحقيق سماكة الطبقة الفوقية المتسقة عبر جميع الرقاقات.

إذا لم يتم التحكم في تدفق الغاز بشكل جيد، فقد تتعرض لما يلي:

• اختلاف سمك
• تناقضات المنشطات
• العيوب السطحية
• انخفاض العائد رقاقة

ولهذا السبب فإن دقة المعالجة العالية والطلاء الموحد مهمان جدًا لهذا الجزء.

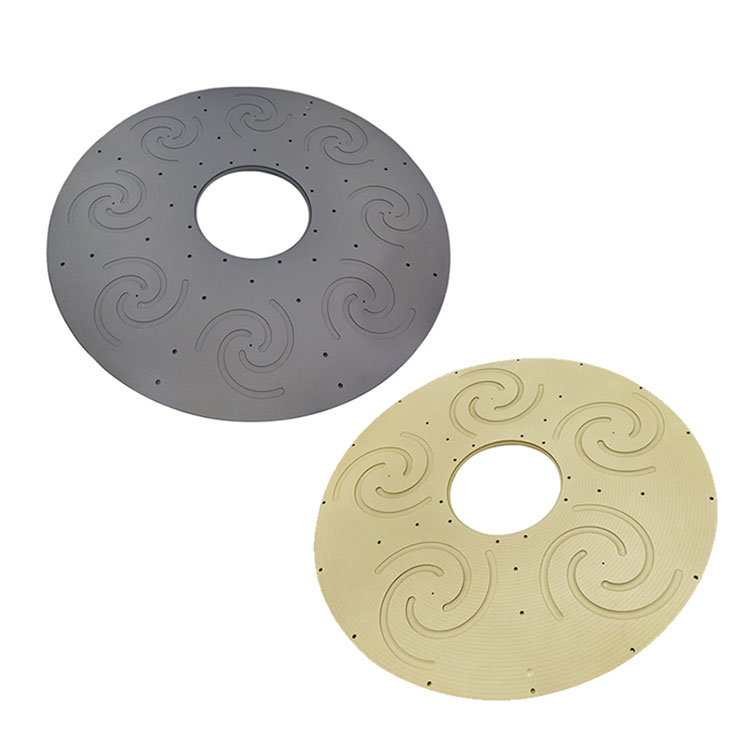

3. نظام القرص الكوكبي

القرص الكوكبي هو ما يقوم بتدوير الرقائق أثناء النمو الفوقي. يعمل الدوران السلس على تحسين توحيد درجة الحرارة والتأكد من تعرض جميع الرقائق للغاز بشكل مماثل.

لإنتاج رقائق SiC كبيرة الحجم، يحتاج النظام الكوكبي إلى الحفاظ على:

• التسطيح الجيد
• تشوه حراري منخفض
• قوة هيكلية عالية
• عملية مستقرة من خلال التسخين والتبريد المتكرر

عادة ما يكون القرص نفسه مصنوعًا من الجرافيت عالي النقاء مع طلاء CVD SiC المتقدم.

4. حلقات التغطية وألواح التغطية

تعمل حلقات التغطية وألواح التغطية على حماية مناطق معينة من المفاعل وتساعد على تثبيت المجال الحراري.

تساعد هذه الأجزاء على:

• تقليل الترسبات غير المرغوب فيها
• تقليل تلوث الجسيمات
• حماية هياكل الجرافيت
• تمديد عمر الغرفة

نظرًا لأنها تمر بالكثير من الدورات الحرارية، فإن التصاق الطلاء القوي أمر لا بد منه.

5. نظام تجميع العادم

يقوم مجمع العادم بإدارة تدفق غاز العادم ويساعد في الحفاظ على ثبات ضغط الغرفة.

يؤدي تدفق العادم المستقر إلى:

• إمكانية تكرار العملية بشكل أفضل
• بيئة غرفة أنظف
• تراكم أقل للجسيمات
• فترات أطول بين الصيانة

في الأنظمة المتقدمة من SiC، تحتاج الأجزاء المرتبطة بالعادم أيضًا إلى مقاومة المواد الكيميائية العدوانية والضغط الحراري.

لماذا يهم اختيار المواد في SiC Epitaxy？

تعتبر بيئة SiC epitaxy بيئة صعبة. غالبًا ما تواجه المواد التقليدية مشكلات مثل:

• طلاء تقشير قبالة
• تآكل الجرافيت
• التكسير الحراري
• توليد الجسيمات
• عمر خدمة قصير

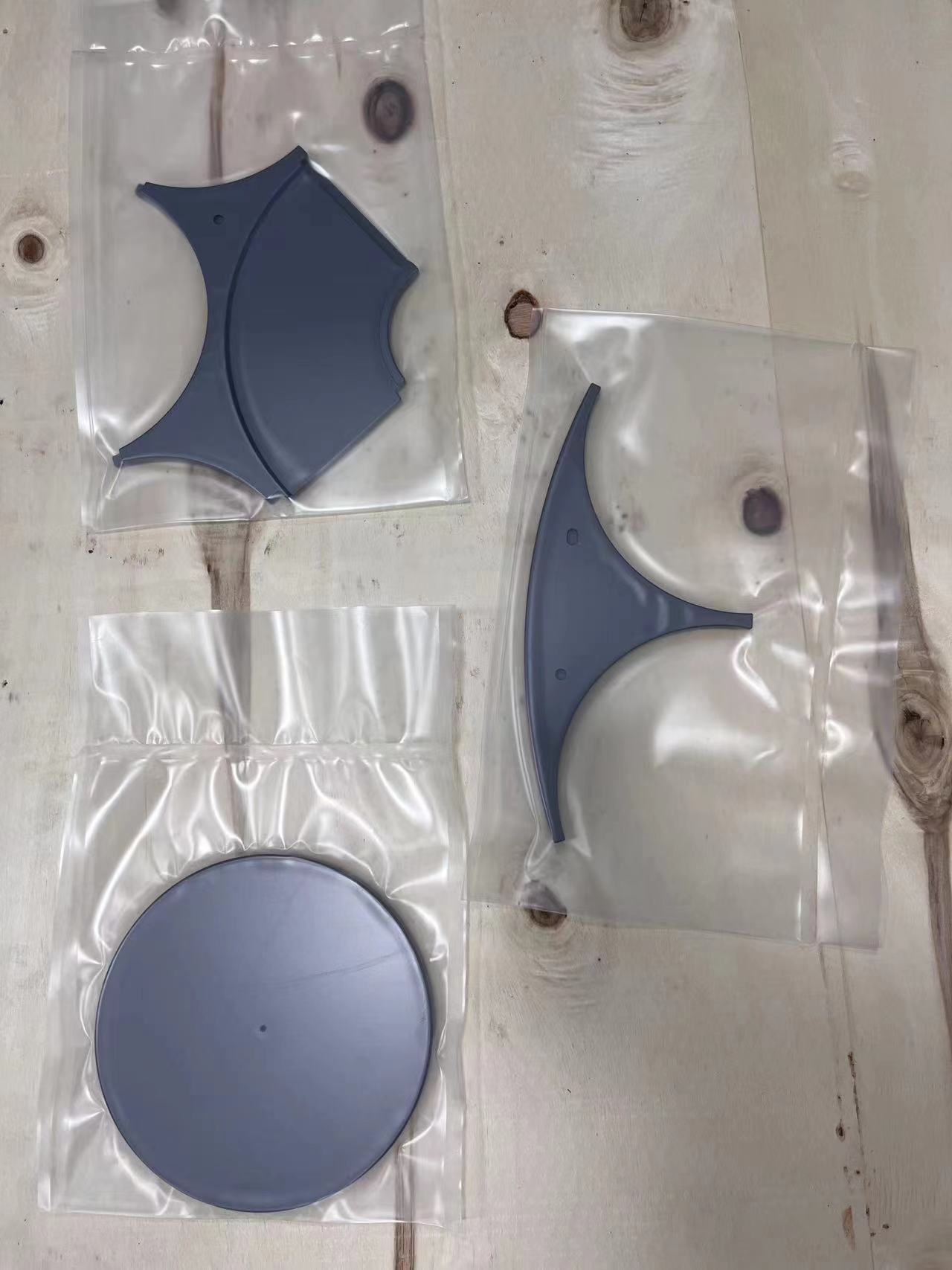

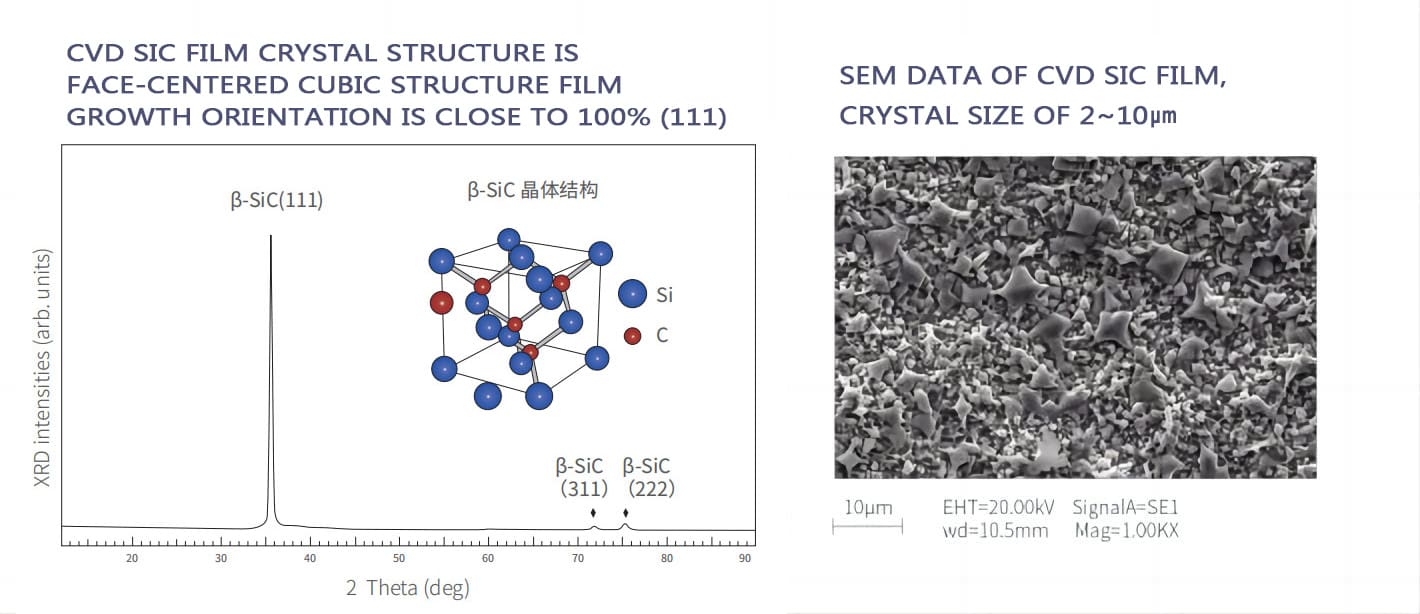

للتغلب على هذه المشكلات، تتحول مفاعلات أشباه الموصلات المتقدمة إلى الجرافيت المطلي بـ CVD SiC. طلاء CVD SiC يمنحك:

• مقاومة كيميائية ممتازة
• درجة نقاء عالية
• مقاومة كبيرة للصدمات الحرارية
• انخفاض خطر التلوث
• عمر تشغيلي طويل

في الوقت الحالي، تعد هذه واحدة من المواد الأكثر استخدامًا على نطاق واسع لأجزاء مفاعل الفوقية SiC المتطورة.

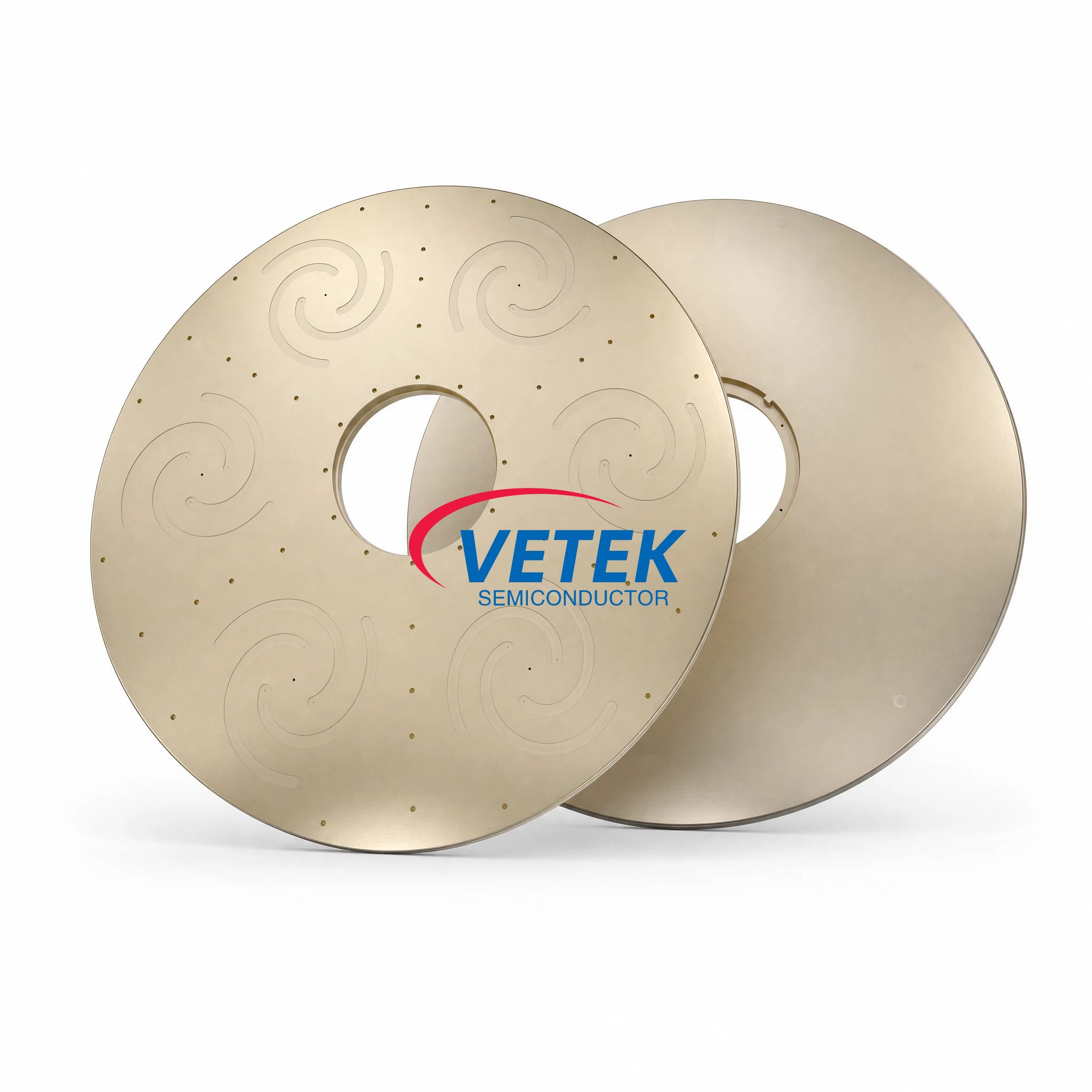

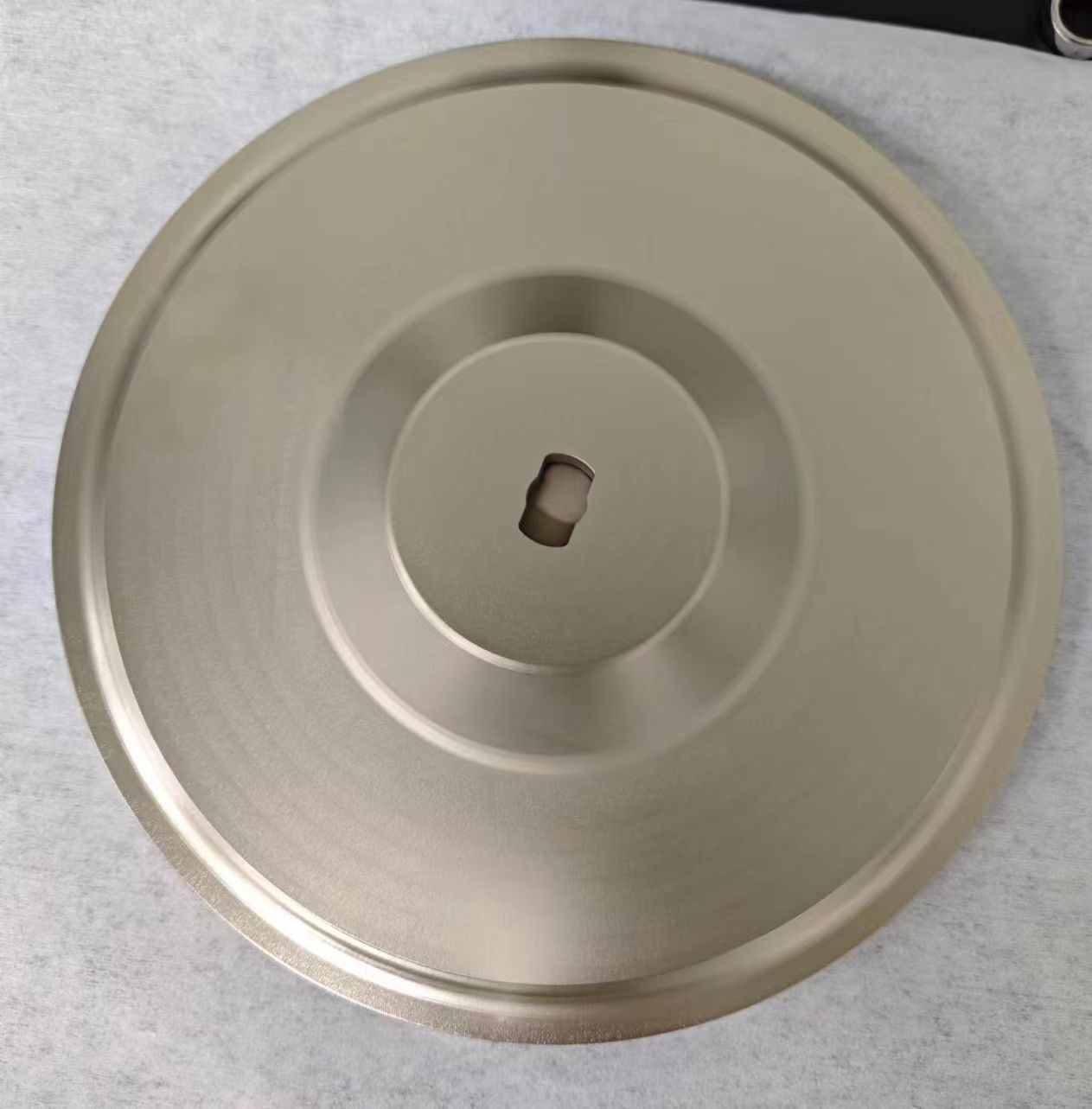

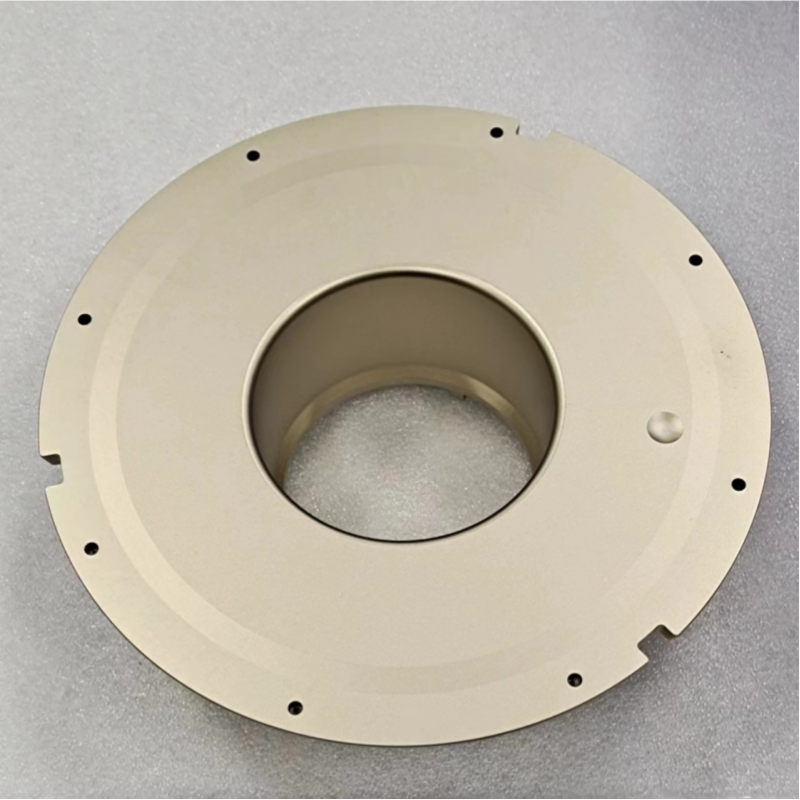

طلاء TaC (كربيد التنتالوم). تظهر كخطوة تالية لتطبيقات درجات الحرارة العالية جدًا. بالمقارنة مع طلاءات SiC التقليدية، توفر طلاءات TaC ما يلي:

• استقرار أفضل في درجات الحرارة العالية
• مقاومة أقوى للتآكل
• انخفاض خطر توليد الجسيمات
• عملية مستقرة فوق 2000 درجة مئوية

تبدو طلاءات TaC واعدة بشكل خاص للمنصات المستقبلية التي تستخدم رقائق أكبر ودرجات حرارة أعلى.

تحديات التصنيع لمكونات اكسترون جي10

يتطلب تصنيع مكونات Aixtron G10 عالية الجودة إمكانات تصنيع متقدمة، بما في ذلك:

• تنقية الجرافيت عالية النقاء
• التصنيع باستخدام الحاسب الآلي الدقة
• بيئات طلاء من الدرجة أشباه الموصلات
• تقنية طلاء CVD الموحدة
• معالجة المكونات ذات الحجم الكبير
• نقاء صارم ومراقبة الأبعاد

حتى الانحراف البسيط في الأبعاد أو تجانس الطلاء يمكن أن يؤثر على استقرار المفاعل والأداء الفوقي.

قدرة VeTek لأشباه الموصلات على مكونات اكسترون جي10

تتخصص شركة VeTek Semiconductor في تقنيات الجرافيت والطلاء من فئة أشباه الموصلات لتطبيقات الفوقية المتقدمة.

نحن نقدم مكونات مخصصة متوافقة مع:

• اكسترون جي10
• اكسترون جي5
• أنظمة الفوقية SiC
• مفاعلات MOCVD

تشمل مجموعة منتجاتنا ما يلي:

• مكونات الجرافيت المطلية بـ CVD SiC
• مكونات طلاء TaC
• أقراص الكواكب
• مكونات السقف
• حلقات الغطاء
• أجزاء المجال الحراري الجرافيت
• مكونات كربيد السيليكون الصلبة

تُستخدم هذه المنتجات على نطاق واسع في أنظمة SiC، وLED، وأنظمة المجال الحراري المتقدمة لأشباه الموصلات.

خاتمة

نظرًا لأن تصنيع أشباه الموصلات SiC يدفع نحو رقائق أكبر وكفاءة إنتاجية أعلى، أصبحت مكونات Aixtron G10 أكثر أهمية لاستقرار المفاعل والجودة الفوقي.

بدءًا من هياكل السقف والأقراص الكوكبية وحتى أنظمة توزيع الغاز والعادم، يؤثر كل مكون بشكل مباشر على الإدارة الحرارية والتحكم في التلوث واتساق الرقاقة.

من خلال الجمع بين مواد الجرافيت عالية النقاء، وتقنية طلاء CVD SiC المتقدمة، وطلاءات TaC من الجيل التالي، تساعد أجزاء المفاعل الحديثة في جعل إنتاج طبقة SiC أكثر استقرارًا وكفاءة لصناعة أشباه الموصلات المستقبلية.
