ما هو نصف القمر في غرفة تفاعل LPE؟

في الأنظمة الفوقية من كربيد السيليكون (SiC)، تظل العديد من مكونات المفاعلات الرئيسية غير مألوفة خارج صناعة تصنيع أشباه الموصلات. أحد هذه المكونات هو "Halfmoon"، وهو جزء هيكلي قائم على الجرافيت يستخدم بشكل شائع داخل غرف تفاعل LPE.

على الرغم من أن Halfmoon ليس حاملًا للرقاقة في حد ذاته، إلا أنه يلعب دورًا مهمًا في الحفاظ على استقرار المفاعل أثناء عمليات النمو الفوقي ذات درجة الحرارة العالية. مع تحرك تصنيع أشباه الموصلات من كربيد السيليكون نحو رقائق أكبر ومراقبة أكثر صرامة للعملية، أصبح التصميم والأداء المادي لمكونات المفاعل الداخلي ذا أهمية متزايدة.

فهم غرفة رد فعل LPE

LPE (الطور السائل Epitaxy) هي تقنية نمو بلوري تستخدم في تصنيع أشباه الموصلات. في الأنظمة الفوقية من SiC، تعمل غرفة التفاعل في ظل ظروف صعبة للغاية تتضمن:

• درجات حرارة عالية
• الغازات العملية التفاعلية
• دورات حرارية طويلة
• رقابة صارمة على التلوث
• متطلبات تدفق الغاز مستقرة

تعتمد أنظمة الفوقية الحديثة من SiC مثل مفاعلات LPE بشكل كبير على هياكل المجال الحراري المستقرة وإدارة تدفق الغاز داخل غرفة التفاعل. حتى الاختلافات الصغيرة في توزيع درجة الحرارة أو انتظام تدفق الغاز قد تؤثر بشكل مباشر على جودة الطبقة الفوقية واتساق الرقاقة.

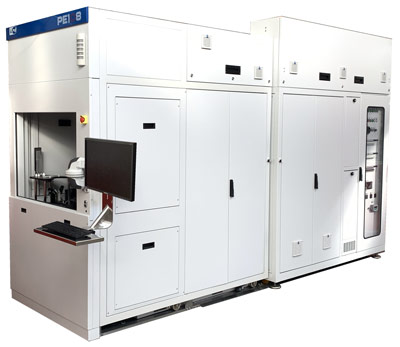

مفاعل LPE PE1O6 SiC الفوقي، وهو نظام جدار ساخن أفقي يستخدم لنمو رقاقة SiC المتقدمة.

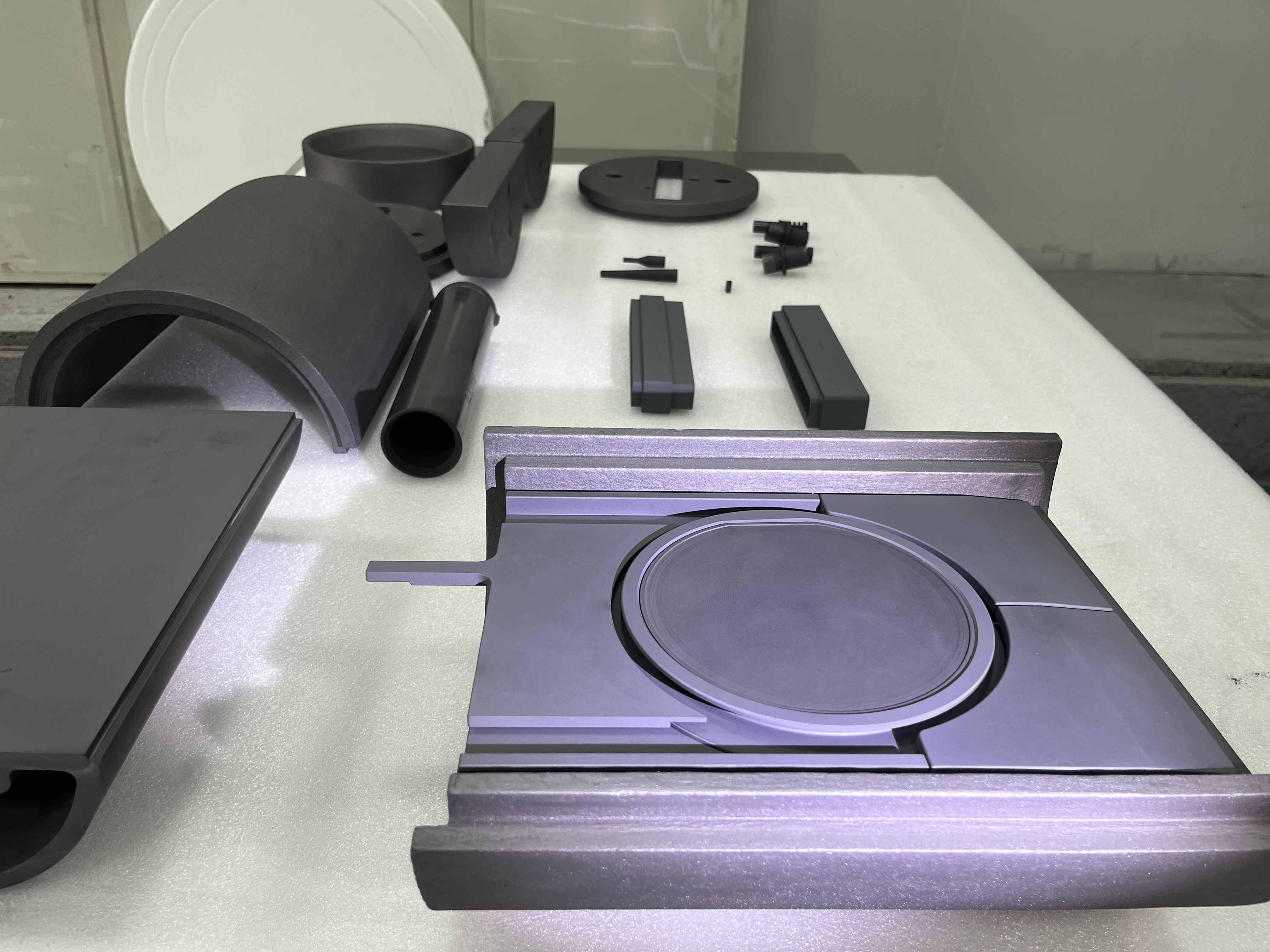

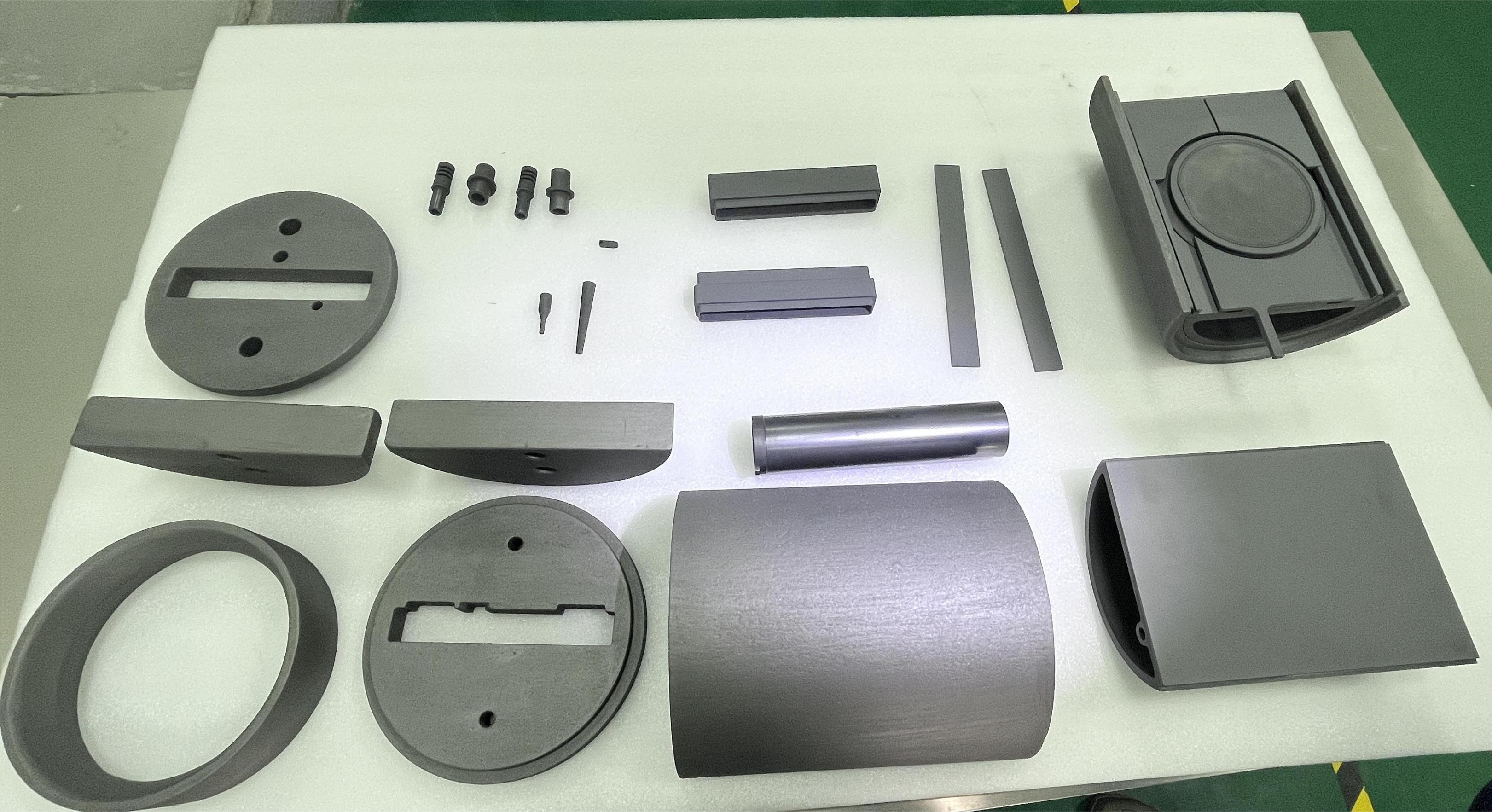

داخل الحجرة، تعمل المكونات المتعددة القائمة على الجرافيت معًا لخلق بيئة حرارية وكيميائية يمكن التحكم فيها من أجل النمو الفوقي. يعد Halfmoon أحد هذه المكونات الهيكلية الداعمة.

لماذا يطلق عليه "نصف القمر"؟

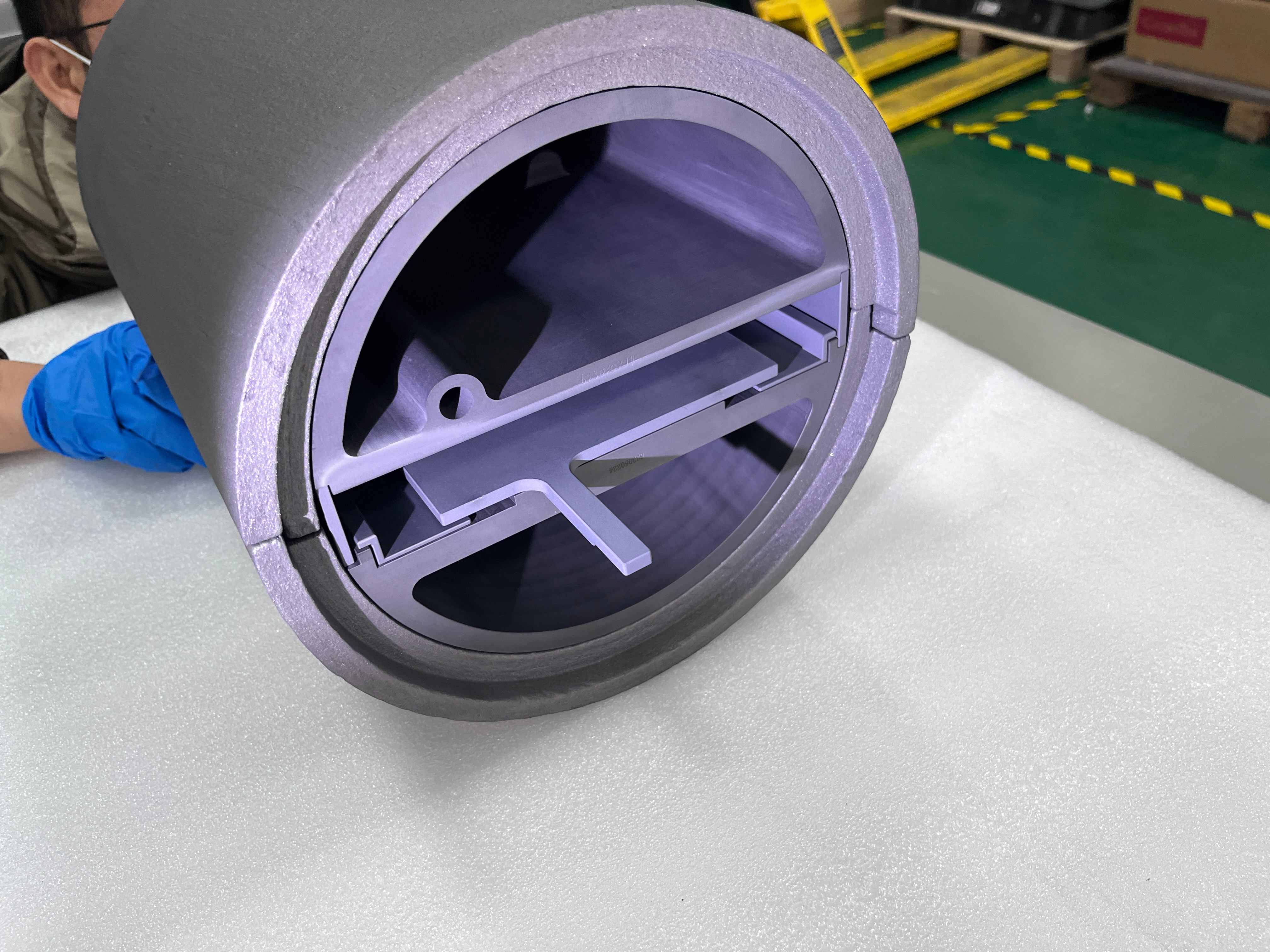

الجزء يحصل على اسمه بشكل رئيسي من شكله. في العديد من مفاعلات LPE، يبدو المكون مشابهًا لهيكل نصف دائرة أو هلال عند تركيبه حول منطقة المنطقة الساخنة.

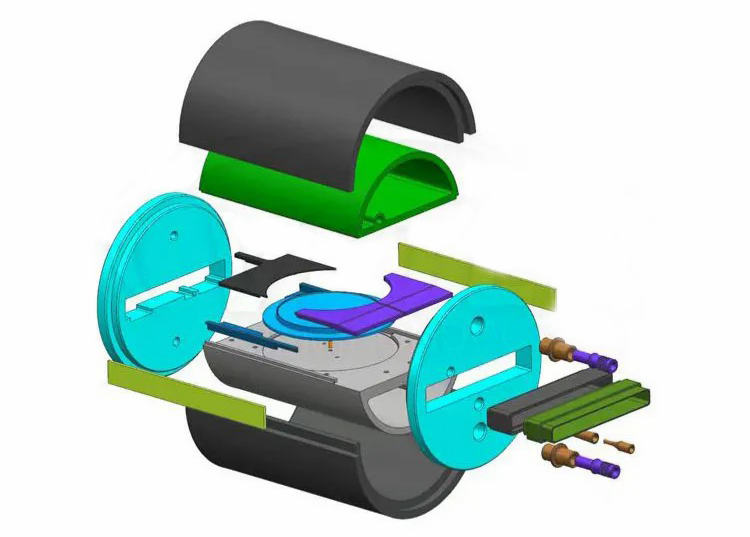

تستخدم الشركات المصنعة للمعدات المختلفة تصميمات مختلفة قليلاً. بعض أجزاء Halfmoon أكثر سمكًا، وبعضها يتضمن هياكل دعم إضافية، وبعضها متصل مباشرة بمجموعات دوارة داخل الغرفة.

في أنظمة المفاعلات الفعلية، عادةً ما يتم تحسين الهندسة جنبًا إلى جنب مع المجال الحراري وتصميم الغرفة بدلاً من اتباع معيار عالمي واحد.

وظائف مكون Halfmoon

على الرغم من اختلاف تصميمات المفاعلات، إلا أن مكونات Halfmoon تساهم عادةً في العديد من الوظائف المهمة.

1. دعم هياكل المفاعل

داخل المفاعل الفوقي، تتوسع العديد من أجزاء الجرافيت وتنكمش بشكل متكرر أثناء دورات التسخين. ولهذا السبب، يصبح الاستقرار الميكانيكي لمكونات الدعم الداخلية مهمًا على مدار فترات الإنتاج الطويلة.

في بعض تصميمات المفاعلات، يساعد القمر نصف القمري في الحفاظ على الموقع النسبي لهياكل الغرف القريبة في ظل ظروف التشغيل ذات درجة الحرارة العالية. حتى التشوه الطفيف قد يؤثر على محاذاة الغرفة أو تكرار العملية.

2. المساعدة على استقرار تدفق الغاز

يعد سلوك تدفق الغاز داخل مفاعل SiC أكثر تعقيدًا مما يبدو من الخارج. عند درجة حرارة عالية، حتى التغييرات الهيكلية الصغيرة نسبيًا داخل الغرفة قد تغير ظروف التدفق المحلي.

اعتمادًا على منصة المفاعل، قد يؤثر القمر النصفي بشكل غير مباشر على كيفية تحرك غازات المعالجة حول منطقة المنطقة الساخنة. وهذا هو أحد الأسباب وراء تحسين هندسة الغرفة الداخلية بعناية أثناء تطوير المفاعل.

3. التنسيق الميداني الحراري

تتطلب أنظمة النفوق الحديثة تدرجات حرارية يتم التحكم فيها بعناية. يؤثر ترتيب مكونات الجرافيت داخل الغرفة على توزيع الحرارة والكفاءة الحرارية.

يمكن أن تؤثر مكونات Halfmoon بشكل غير مباشر على:

• انعكاس الحرارة
• التوازن الحراري
• استقرار درجة الحرارة المحلية
• أداء التدريع الحراري

يصبح هذا ذا أهمية متزايدة لمعالجة الرقاقات كبيرة الحجم.

4. دعم أنظمة الدوران الميكانيكية

تستخدم بعض أنظمة LPE تجميعات دوارة لتحسين تجانس الترسيب أثناء النمو الفوقي. في هذه التكوينات، يمكن دمج القمر النصف السفلي مع الهياكل الدوارة أو الداعمة القريبة داخل الغرفة.

يمكن أن تصبح المتطلبات الميكانيكية صعبة للغاية لأن المفاعل يجب أن يعمل بشكل مستمر تحت كل من درجات الحرارة المرتفعة وظروف التفاعل الكيميائي.

لماذا لا يزال الجرافيت يستخدم على نطاق واسع في أنظمة المفاعلات

وحتى اليوم، يظل الجرافيت واحدًا من أكثر المواد العملية لتطبيقات المجال الحراري لأشباه الموصلات. إنه خفيف الوزن نسبيًا، ويمكن تشكيله في أشكال معقدة، ويحافظ على خصائص مستقرة عند درجات حرارة قد تفشل فيها العديد من المعادن.

بالنسبة لمصنعي المفاعلات، هناك ميزة أخرى تتمثل في أن الجرافيت يستجيب بشكل جيد للتصنيع الدقيق، وهو أمر مهم للمكونات المثبتة داخل مساحات الغرف الضيقة.

وفي الوقت نفسه، الجرافيت العاري له أيضًا قيود. وفي ظل التعرض طويل الأمد لغازات العملية التفاعلية والتدوير الحراري المتكرر، قد يتحلل السطح تدريجيًا أو تولد جزيئات. ولهذا السبب، تُستخدم الآن هياكل الجرافيت المطلية بشكل شائع في أنظمة الفوقية الحديثة من SiC.

دور طلاء CVD SiC

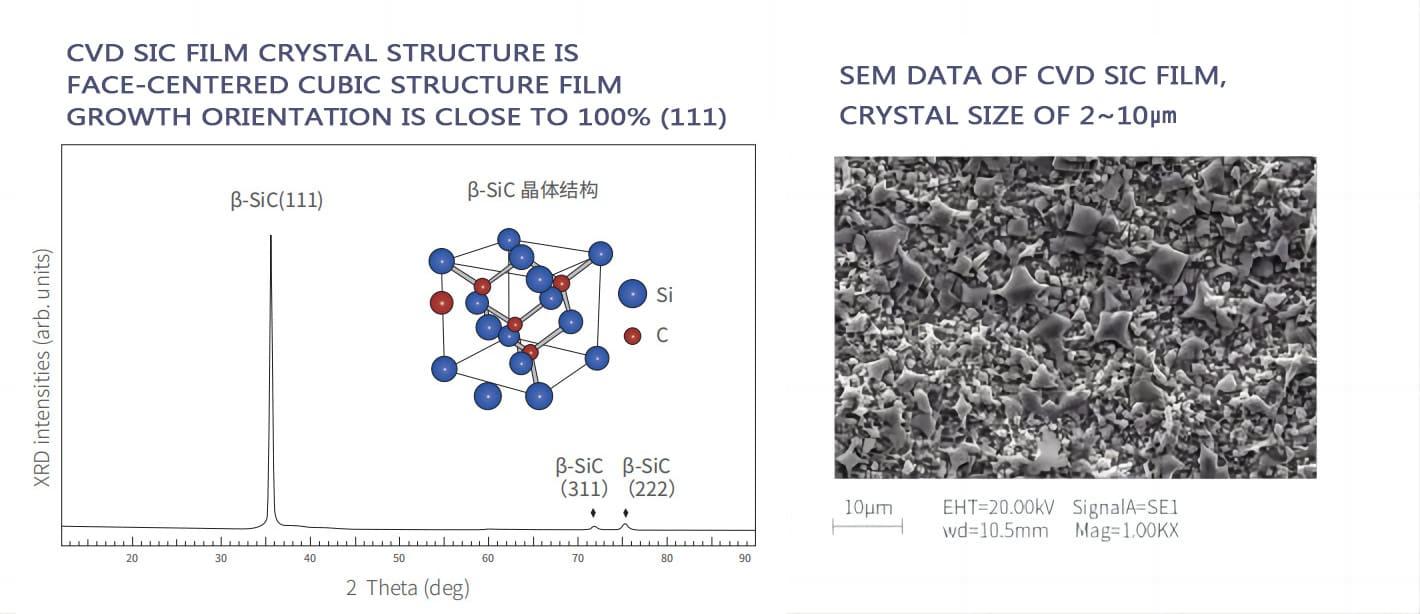

يتم استخدام طلاء CVD SiC (كربيد السيليكون لترسيب البخار الكيميائي) على نطاق واسع في مكونات مفاعل الجرافيت في أنظمة كربيد السيليكون.

يشكل الطلاء طبقة واقية كثيفة على سطح الجرافيت، مما يساعد على تحسين:

• مقاومة التآكل
• نقاء السطح
• ارتداء المقاومة
• أداء الصدمة الحرارية
• استقرار العملية

توجد الآن مكونات الجرافيت المطلية بـ SiC بشكل شائع في:

• المشتبه بهم
• ناقلات الويفر
• بطانات الغرفة
• مكونات تدفق الغاز
• جمعيات نصف القمر

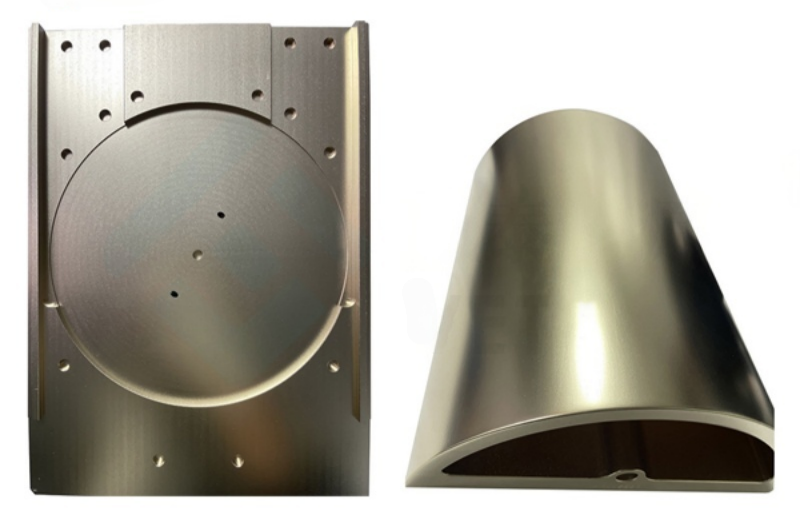

لماذا تدرس المزيد من الشركات طلاءات TaC؟

في السنوات الأخيرة، بدأ طلاء TaC في جذب المزيد من الاهتمام في تطبيقات المجال الحراري لأشباه الموصلات المتقدمة، وخاصة في عمليات SiC ذات درجة الحرارة العالية.

أحد الأسباب هو أن بعض أنظمة نمو البلورات من الجيل التالي تعمل في ظل ظروف قد تواجه فيها مواد الطلاء التقليدية ضغوطًا حرارية وكيميائية أكبر على مدار دورات المعالجة الطويلة.

بالمقارنة مع طلاءات SiC التقليدية، يُظهر TaC عمومًا ثباتًا كيميائيًا أقوى عند درجات حرارة عالية للغاية. ولهذا السبب، يواصل الباحثون ومصنعو المعدات تقييم إمكانات أنظمة المفاعلات عالية الحرارة المستقبلية.

مواد العزل الحراري حول المفاعل

إلى جانب أجزاء الجرافيت الهيكلية، تؤثر مواد العزل الحراري أيضًا بقوة على أداء المفاعل.

غالبًا ما تستخدم أنظمة أشباه الموصلات:

• شعر الجرافيت الناعم
• شعرت الجرافيت جامدة
• شعر من ألياف الكربون القائم على PAN
• المواد العازلة المركبة من الكربون

تساعد هذه المواد على تقليل فقدان الحرارة والحفاظ على توزيع ثابت لدرجة الحرارة خلال دورات النمو الطويلة.

تزايد الطلبات في Epitaxy الحديثة SiC

مع تحرك صناعة SiC نحو منصات الرقائق بقطر 200 مم، تواجه مكونات المفاعل الداخلي متطلبات صارمة بشكل متزايد فيما يتعلق بالاستقرار الحراري، ودقة الأبعاد، والتحكم في التلوث.

يؤدي التطور السريع للسيارات الكهربائية وأنظمة الطاقة المتجددة وإلكترونيات الطاقة عالية التردد إلى تسريع الطلب على رقائق SiC.

ومع زيادة أحجام الرقاقات من 4 بوصات إلى 6 بوصات و8 بوصات، يجب أن تستوفي مكونات المفاعل المتطلبات الأكثر صرامة فيما يتعلق بما يلي:

• دقة الأبعاد
• طلاء التوحيد
• الاستقرار الحراري
• مراقبة النقاء
• الموثوقية الميكانيكية

حتى مكونات الغرفة الداعمة مثل مجموعات Halfmoon أصبحت أكثر تطلبًا من الناحية الفنية.

خاتمة

قد يبدو نصف القمر وكأنه هيكل جرافيت بسيط نسبيًا داخل غرفة تفاعل LPE، ولكنه يساهم في العديد من الجوانب المهمة لتشغيل المفاعل، بما في ذلك الاستقرار الحراري، وتنسيق تدفق الغاز، والدعم الميكانيكي.

ويعكس تطورها أيضًا اتجاهات أوسع في تصنيع أشباه الموصلات: درجات حرارة أعلى، وعمليات أنظف، ورقائق أكبر، وهندسة مواد أكثر تقدمًا.

مع استمرار تطور تقنية SiC epitaxy، من المرجح أن تصبح مكونات المفاعل وتقنيات الطلاء أكثر تخصصًا ومدفوعة بالأداء.
