كيف يعزز الجرافيت المسامي نمو بلورات كربيد السيليكون؟

يقوم الجرافيت المسامي بتحويل نمو البلورة السيليكون (SIC) من خلال معالجة القيود الحرجة في طريقة نقل البخار المادي (PVT). يعزز هيكله المسامي تدفق الغاز ويضمن تجانس درجة الحرارة ، وهو أمر ضروري لإنتاج بلورات عالية الجودة. هذه المادة تقلل أيضًا من الإجهاد وتحسن تبديد الحرارة ، مما يقلل من العيوب والشوائب. تمثل هذه التطورات اختراقًا في تقنية أشباه الموصلات ، مما يتيح تطوير الأجهزة الإلكترونية الفعالة. من خلال تحسين عملية PVT ، أصبح الجرافيت المسامي حجر الزاوية لتحقيق نقاء وأداء البلورة المتفوقة.

ⅰ. الوجبات الرئيسية

● يساعد الجرافيت المسامي بلورات SIC على النمو بشكل أفضل عن طريق تحسين تدفق الغاز. كما أنه يحافظ على درجة الحرارة حتى ، مما يخلق بلورات عالية الجودة.

● تستخدم طريقة PVT الجرافيت المسامي لخفض العيوب والشوائب. هذا يجعل من المهم للغاية جعل أشباه الموصلات بكفاءة.

● تحسينات جديدة في الجرافيت المسامي ، مثل أحجام المسام القابلة للتعديل والمسامية العالية ، تجعل عملية PVT أفضل. هذا يعزز أداء أجهزة الطاقة الحديثة.

● الجرافيت المسامي قوي وقابل لإعادة الاستخدام ، ويدعم إنتاج أشباه الموصلات الصديق للبيئة. إعادة تدوير أنها توفر 30 ٪ من استخدام الطاقة.

ⅱ. دور كربيد السيليكون في تقنية أشباه الموصلات

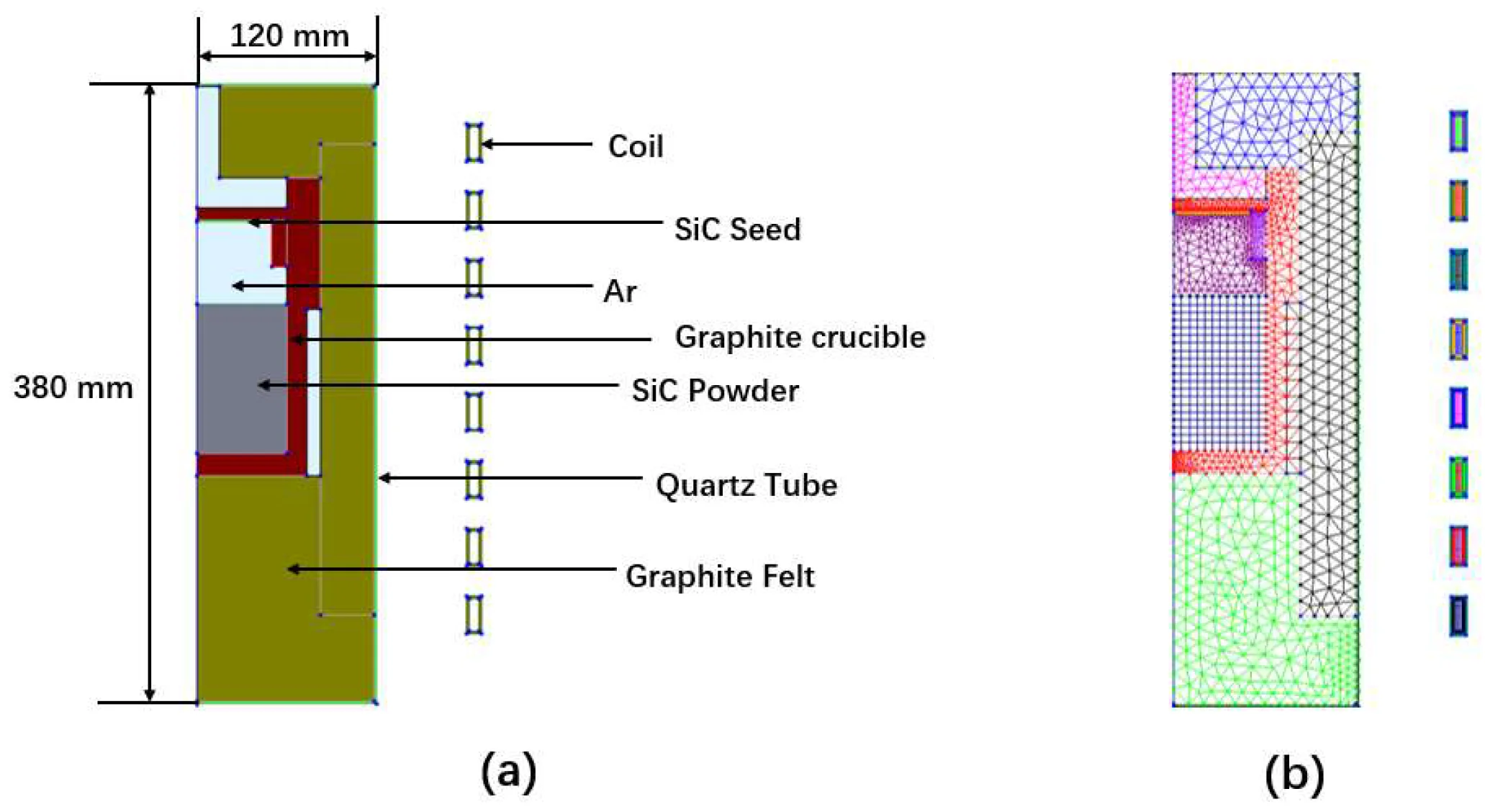

طريقة نقل البخار المادي (PVT) لنمو SIC

طريقة PVT هي التقنية الأكثر استخدامًا على نطاق واسع لتنمية بلورات SIC عالية الجودة. تتضمن هذه العملية:

● تسخين بوتقة تحتوي على SIC متعدد البلورات إلى أكثر من 2000 درجة مئوية ، مما تسبب في تسامي.

● نقل كذا تبخر إلى منطقة أكثر برودة حيث يتم وضع بلورة البذور.

● توطيد البخار على بلورة البذور ، وتشكيل الطبقات البلورية.

تحدث العملية في بوتقة الجرافيت مغلقة ، مما يضمن بيئة محكومة. يلعب الجرافيت المسامي دورًا مهمًا في تحسين هذه الطريقة من خلال تعزيز تدفق الغاز والإدارة الحرارية ، مما يؤدي إلى تحسين جودة البلورة.

التحديات في تحقيق بلورات كذا عالية الجودة

على الرغم من مزاياه ، فإن إنتاج بلورات SIC الخالية من العيوب لا تزال صعبة. غالبًا ما تنشأ قضايا مثل الإجهاد الحراري ، ودمج الشوائب ، والنمو غير الموحد أثناء عملية PVT. يمكن لهذه العيوب أن تهدد أداء الأجهزة القائمة على SIC. تعالج الابتكارات في مواد مثل الجرافيت المسامية هذه التحديات من خلال تحسين التحكم في درجة الحرارة وتقليل الشوائب ، مما يمهد الطريق للبلورات عالية الجودة.

ⅲ. خصائص فريدة من الجرافيت المسامي

يعرض الجرافيت المسامي نطاقًامن الخصائص التي تجعلها مادة مثالية لنمو بلورات كربيد السيليكون. تعزز خصائصه الفريدة من كفاءة وجودة عملية نقل البخار المادي (PVT) ، حيث تعالج تحديات مثل الإجهاد الحراري ودمج الشوائب.

المسامية وتدفق الغاز المعزز

تلعب مسامية الجرافيت المسامية دورًا محوريًا في تحسين تدفق الغاز أثناء عملية PVT. تتيح أحجام المسام القابلة للتخصيص السيطرة الدقيقة على توزيع الغاز ، مما يضمن نقل البخار الموحد عبر غرفة النمو. هذا التوحيد يقلل من خطر نمو البلورة غير الموحدة ، مما قد يؤدي إلى عيوب. بالإضافة إلى ذلك ، فإن الطبيعة الخفيفة للجرافيت المسامية تقلل من الإجهاد الكلي على النظام ، مما يساهم بشكل أكبر في استقرار بيئة نمو البلورة.

الموصلية الحرارية للتحكم في درجة الحرارة

الموصلية الحرارية العالية هي واحدة من الميزات المميزة للجرافيت المسامي. تضمن هذه الخاصية الإدارة الحرارية الفعالة ، وهو أمر بالغ الأهمية للحفاظ على تدرجات درجات الحرارة المستقرة أثناء نمو بلورات كربيد السيليكون. يمنع التحكم المتسق في درجة الحرارة الإجهاد الحراري ، وهي مشكلة شائعة يمكن أن تؤدي إلى تشققات أو عيوب هيكلية أخرى في البلورات. بالنسبة للتطبيقات عالية الطاقة ، مثل تلك الموجودة في السيارات الكهربائية وأنظمة الطاقة المتجددة ، لا غنى عن هذا المستوى من الدقة.

الاستقرار الميكانيكي وقمع الشوائب

يوضح الجرافيت المسامي الاستقرار الميكانيكي الممتاز ، حتى في ظل الظروف القاسية. تضمن قدرتها على تحمل درجات الحرارة المرتفعة مع الحد الأدنى من التمدد الحراري أن تحافظ المادة على سلامتها الهيكلية خلال عملية PVT. علاوة على ذلك ، تساعد مقاومة التآكل في قمع الشوائب ، والتي يمكن أن تعرض جودة بلورات كربيد السيليكون. هذه السمات تجعل الجرافيت المسامي خيارًا موثوقًا للإنتاجبلورات عالية النقاءفي طلب تطبيقات أشباه الموصلات.

ⅳ. كيف يعمل الجرافيت المسامي على تحسين عملية PVT

تحسين النقل الجماعي ونقل البخار

الجرافيت المسامييعزز بشكل كبير نقل الكتلة ونقل البخار أثناء عملية نقل البخار المادي (PVT). بنيته المسامية يحسن قدرة التنقية ، وهو أمر ضروري لنقل الكتلة الفعال. من خلال موازنة مكونات طور الغاز وعزل الشوائب ، فإنه يضمن بيئة نمو أكثر اتساقًا. تقوم هذه المادة أيضًا بضبط درجات الحرارة المحلية ، مما يخلق الظروف المثلى لنقل البخار. تقلل هذه التحسينات من تأثير إعادة التبلور ، وتثبيت عملية النمو وتؤدي إلى بلورات كربيد السيليكون عالية الجودة.

تشمل الفوائد الرئيسية للجرافيت المسامي في نقل الكتلة ونقل البخار:

● تعزيز القدرة على التنقية لنقل الكتلة الفعال.

● مكونات مرحلة الغاز المستقر ، مما يقلل من دمج الشوائب.

● تحسين الاتساق في نقل البخار ، مما يقلل من آثار إعادة التبلور.

تدرجات حرارية موحدة للاستقرار البلوري

تلعب التدرجات الحرارية الموحدة دورًا مهمًا في تثبيت بلورات كربيد السيليكون أثناء النمو. أظهرت الأبحاث أن الحقول الحرارية المحسنة تخلق واجهة نمو مسطحة ومتحدب قليلاً. هذا التكوين يقلل من العيوب الهيكلية ويضمن جودة البلورة متسقة. على سبيل المثال ، أظهرت دراسة أن الحفاظ على التدرجات الحرارية الموحدة مكنت من إنتاج بلورة فردية عالية الجودة 150 مم مع الحد الأدنى من العيوب. يساهم الجرافيت المسامي في هذا الاستقرار من خلال تعزيز توزيع الحرارة ، مما يمنع الإجهاد الحراري ويدعم تكوين بلورات خالية من العيوب.

الحد من العيوب والشوائب في بلورات كذا

الجرافيت المسامي يقلل من العيوب والشوائب في بلورات كربيد السيليكون ، مما يجعلها مغير لعبة لعملية الجندي. حققت الأفران التي تستخدم الجرافيت المسامي كثافة أنبوب صغيرة (MPD) من 1-2 EA/CM² ، مقارنة بـ 6-7 EA/CM² في الأنظمة التقليدية. يبرز هذا التخفيض ستة أضعاف فعاليته في إنتاج بلورات عالية الجودة. بالإضافة إلى ذلك ، تظهر الركائز التي تزرع مع الجرافيت المسامي كثافة حفرة الحفر أقل بكثير (EPD) ، مما يؤكد دورها في قمع الشوائب.

تؤكد هذه التطورات على التأثير التحويلي لـالجرافيت المساميفي عملية PVT ، تمكين إنتاج بلورات كربيد السيليكون الخالية من العيوب لتطبيقات أشباه الموصلات من الجيل التالي.

ⅴ. الابتكارات الحديثة في مواد الجرافيت المسامية

التقدم في السيطرة على المسامية والتخصيص

تحسن التطورات الحديثة في السيطرة على المسامية بشكل كبير من أداءالجرافيت المسامي في كربيد السيليكوننمو البلورة. طور الباحثون أساليب لتحقيق مستويات المسامية تصل إلى 65 ٪ ، ووضع معيار دولي جديد. تسمح هذه المسامية العالية بتدفق الغاز المحسن وتنظيم درجة الحرارة بشكل أفضل أثناء عملية نقل البخار المادي (PVT). تضمن الفراغات الموزعة بالتساوي داخل المواد نقل البخار المتسق ، مما يقلل من احتمال وجود عيوب في البلورات الناتجة.

أصبح تخصيص أحجام المسام أيضًا أكثر دقة. يمكن للمصنعين الآن تخصيص بنية المسام لتلبية متطلبات محددة ، وتحسين المادة لظروف نمو البلورة المختلفة. هذا المستوى من التحكم يقلل من الإجهاد الحراري ودمج الشوائب ، مما يؤدي إلىبلورات كربيد السيليكون عالية الجودة. تؤكد هذه الابتكارات على الدور الحاسم للجرافيت المسامي في تقدم تقنية أشباه الموصلات.

تقنيات تصنيع جديدة للتوسع

لتلبية الطلب المتزايد علىالجرافيت المسامي، ظهرت تقنيات التصنيع الجديدة التي تعزز قابلية التوسع دون المساس بالجودة. يتم استكشاف التصنيع الإضافي ، مثل الطباعة ثلاثية الأبعاد ، لإنشاء أشكال هندسية معقدة والتحكم في أحجام المسام الدقيقة. يتيح هذا النهج إنتاج مكونات مخصصة للغاية تتماشى مع متطلبات عملية PVT محددة.

تشمل الاختراقات الأخرى تحسينات في استقرار الدُفعات وقوة المواد. تسمح التقنيات الحديثة الآن بإنشاء جدران رفيعة فائقة الصغار تصل إلى 1 مم ، مع الحفاظ على الاستقرار الميكانيكي العالي. يبرز الجدول أدناه الميزات الرئيسية لهذه التطورات:

تضمن هذه الابتكارات أن الجرافيت المسامي يظل مادة قابلة للتطوير وموثوقة لتصنيع أشباه الموصلات.

الآثار المترتبة على نمو بلورة 4H SIC

أحدث التطورات في الجرافيت المسامية لها آثار عميقة على نمو بلورات 4H-SIC. تساهم تدفق الغاز المحسن وتحسين تجانس درجة الحرارة في بيئة نمو أكثر استقرارًا. هذه التحسينات تقلل من التوتر وتعزز تبديد الحرارة ، مما يؤدي إلى بلورات مفردة عالية الجودة مع عيوب أقل.

تشمل الفوائد الرئيسية:

● قدرة التنقية المحسنة ، والتي تقلل من الشوائب النزرة أثناء نمو البلورة.

● تحسين كفاءة النقل الشامل ، وضمان معدل نقل ثابت

● الحد من الأنابيب الدقيقة والعيوب الأخرى من خلال الحقول الحرارية المحسنة.

تضع هذه التطورات الجرافيت المسامي كمواد حجر الزاوية لإنتاج بلورات 4H-SIC خالية من العيوب ، والتي تعد ضرورية لأجهزة أشباه الموصلات من الجيل التالي.

ⅵ. التطبيقات المستقبلية للجرافيت المسامي في أشباه الموصلات

توسيع الاستخدام في أجهزة الطاقة من الجيل التالي

الجرافيت المساميأصبحت مادة حيوية في أجهزة الطاقة من الجيل التالي بسبب خصائصها الاستثنائية. يضمن الموصلية الحرارية العالية تبديد حرارة فعال ، وهو أمر بالغ الأهمية للأجهزة التي تعمل تحت أحمال طاقة عالية. إن الطبيعة الخفيفة للجرافيت المسامية تقلل من الوزن الكلي للمكونات ، مما يجعلها مثالية للتطبيقات المدمجة والمحمولة. بالإضافة إلى ذلك ، تتيح البنية المجهرية القابلة للتخصيص للمصنعين تخصيص المواد لمتطلبات حرارية وميكانيكية محددة.

وتشمل المزايا الأخرى مقاومة تآكل ممتازة والقدرة على إدارة التدرجات الحرارية بشكل فعال. هذه الميزات تعزز توزيع درجة الحرارة الموحدة ، مما يعزز موثوقية وطول أجهزة الطاقة. تستفيد تطبيقات مثل مانعات السيارات الكهربائية وأنظمة الطاقة المتجددة ومحولات الطاقة عالية التردد بشكل كبير من هذه الخصائص. من خلال معالجة التحديات الحرارية والهيكلية لإلكترونيات الطاقة الحديثة ، فإن الجرافيت المسامي يمهد الطريق للأجهزة الأكثر كفاءة ودائمة.

الاستدامة وقابلية التوسع في تصنيع أشباه الموصلات

يساهم الجرافيت المسامي في الاستدامة في تصنيع أشباه الموصلات من خلال متانته وإعادة استخدامه. يتيح هيكلها القوي استخدامات متعددة وتقليل النفايات والتكاليف التشغيلية. الابتكارات في تقنيات إعادة التدوير تزيد من تعزيز استدامتها. الأساليب المتقدمة استعادة وتنقية الجرافيت المسامي المستخدم ، وخفض استهلاك الطاقة بنسبة 30 ٪ مقارنة بإنتاج مواد جديدة.

هذه التطورات تجعل الجرافيت المسامي خيارًا فعالًا من حيث التكلفة وصديق للبيئة لإنتاج أشباه الموصلات. قابلية التوسع لها أيضا جديرة بالملاحظة. يمكن للمصنعين الآن إنتاج الجرافيت المسامي بكميات كبيرة دون المساس بالجودة ، مما يضمن إمدادات ثابتة لصناعة أشباه الموصلات المتزايدة. هذا المزيج من مواقع الاستدامة وقابلية التوسع يسهل اختراقه كمواد حجر الزاوية لتقنيات أشباه الموصلات المستقبلية.

إمكانية لتطبيقات أوسع تتجاوز بلورات كذا

يمتد براعة الجرافيت المسامية إلى ما وراء نمو بلورات كربيد السيليكون. في معالجة المياه والترشيح ، فإنه يزيل بشكل فعال الملوثات والشوائب. إن قدرتها على امتصاص غازات الامتصاص بشكل انتقائي تجعلها ذات قيمة لفصل الغاز والتخزين. الاستفادة من التطبيقات الكهروكيميائية ، مثل البطاريات وخلايا الوقود والمكثفات ، تستفيد أيضًا من خصائصها الفريدة.

يعمل الجرافيت المسامي كمواد دعم في الحفز ، مما يعزز كفاءة التفاعلات الكيميائية. إن قدرات الإدارة الحرارية تجعلها مناسبة للمبادلات الحرارية وأنظمة التبريد. في المجالات الطبية والصيدلانية ، يتيح توافقه الحيوي استخدامه في أنظمة توصيل الأدوية وأجهزة الاستشعار الحيوية. تسلط هذه التطبيقات المتنوعة الضوء على إمكانات الجرافيت المسامية لإحداث ثورة في صناعات متعددة.

برز الجرافيت المسامي كمواد تحويلية في إنتاج بلورات كربيد السيليكون عالية الجودة. تتناول قدرتها على تعزيز تدفق الغاز وإدارة التدرجات الحرارية التحديات الحرجة في عملية نقل البخار المادي. تسلط الدراسات الحديثة الضوء على قدرتها على تقليل المقاومة الحرارية بنسبة تصل إلى 50 ٪ ، مما يؤدي إلى تحسين أداء الجهاز وعمره بشكل كبير.

تكشف الدراسات أن TIMs المستندة إلى الجرافيت يمكن أن تقلل من المقاومة الحرارية بنسبة تصل إلى 50 ٪ مقارنة بالمواد التقليدية ، مما يعزز بشكل كبير أداء الجهاز وعمره.

تعيد التقدم المستمر في علوم مواد الجرافيت دورها في تصنيع أشباه الموصلات. يركز الباحثون على التطويرجرافيت عالي القوة ، عالية القوةلتلبية مطالب تقنيات أشباه الموصلات الحديثة. النماذج الناشئة مثل الجرافين ، ذات الخصائص الحرارية والكهربائية الاستثنائية ، تحظى أيضًا باهتمام لأجهزة الجيل التالي.

مع استمرار الابتكارات ، سيظل الجرافيت المسامي حجر الزاوية في تمكين تصنيع أشباه الموصلات الفعالة والمستدامة والقابلة للتطوير ، مما يؤدي إلى مستقبل التكنولوجيا.

ⅶ. التعليمات

1. ما الذي يجعلالجرافيت المسامي ضروري لنمو البلورة كذا?

يعزز الجرافيت المسامي تدفق الغاز ، ويحسن الإدارة الحرارية ، ويقلل من الشوائب أثناء عملية نقل البخار المادي (PVT). تضمن هذه الخصائص نموًا موحدًا للبلورات ، وتقليل العيوب ، وتمكين إنتاج بلورات كربيد السيليكون عالية الجودة لتطبيقات أشباه الموصلات المتقدمة.

2. كيف يحسن الجرافيت المسامي استدامة تصنيع أشباه الموصلات؟

إن متانة الجرافيت التي يسهل اختراقها تقليل تكاليف النفايات والتشغيلية. تقنيات إعادة التدوير استرداد وتنقية المواد المستخدمة ، وخفض استهلاك الطاقة بنسبة 30 ٪. هذه الميزات تجعلها خيارًا صديقًا للبيئة وفعال من حيث التكلفة لإنتاج أشباه الموصلات.

3. هل يمكن تخصيص الجرافيت المسامي لتطبيقات محددة؟

نعم ، يمكن للمصنعين تخصيص حجم مسام الجرافيت المسامي والمسامية والهيكل لتلبية متطلبات محددة. يعمل هذا التخصيص على تحسين أدائه في مختلف التطبيقات ، بما في ذلك نمو البلورة SIC ، وأجهزة الطاقة ، وأنظمة الإدارة الحرارية.

4. ما هي الصناعات التي تستفيد من الجرافيت المسامي خارج أشباه الموصلات؟

يدعم الجرافيت المسامية الصناعات مثل معالجة المياه وتخزين الطاقة والحفز. خصائصها تجعلها ذات قيمة للترشيح وفصل الغاز والبطاريات وخلايا الوقود والمبادلات الحرارية. يمتد براعة لها تأثيرها إلى ما هو أبعد من تصنيع أشباه الموصلات.

5. هل هناك أي قيود على استخدامالجرافيت المسامي?

يعتمد أداء الجرافيت المسامي على التصنيع الدقيق وجودة المواد. يمكن أن تؤثر التحكم غير الصحيح في المسامية أو التلوث على كفاءتها. ومع ذلك ، تستمر الابتكارات المستمرة في تقنيات الإنتاج في مواجهة هذه التحديات بفعالية.
