ما هو درجة حرارة التدرج للحقل الحراري للفرن البلوري الواحد؟

ما هوالمجال الحراري?

حقل درجة حرارةنمو البلور واحديشير إلى التوزيع المكاني لدرجة الحرارة في فرن بلوري واحد ، والمعروف أيضًا باسم المجال الحراري. أثناء التكلس ، يكون توزيع درجة الحرارة في النظام الحراري مستقرًا نسبيًا ، والذي يسمى الحقل الحراري الثابت. أثناء نمو بلورة واحدة ، سيتغير المجال الحراري ، والذي يسمى المجال الحراري الديناميكي.

عندما تنمو بلورة واحدة ، بسبب التحول المستمر للمرحلة (الطور السائل إلى الطور الصلب) ، يتم إطلاق الحرارة الكامنة الطور الصلبة بشكل مستمر. في الوقت نفسه ، تصبح البلورة أطول وأطول ، وينخفض ​​مستوى الذوبان باستمرار ، ويتغير توصيل الحرارة والإشعاع. لذلك ، يتغير المجال الحراري ، والذي يسمى المجال الحراري الديناميكي.

ما هي الواجهة السائلة الصلبة؟

في لحظة معينة ، أي نقطة في الفرن لديها درجة حرارة معينة. إذا قمنا بتوصيل النقاط في المساحة بنفس درجة الحرارة في حقل درجة الحرارة ، فسوف نحصل على سطح مكاني. على هذا السطح المكاني ، تكون درجة الحرارة متساوية في كل مكان ، والتي نسميها سطح متساوي الحرارة. من بين الأسطح المتساوي الحراري في الفرن البلوري المفرد ، يوجد سطح متساوي الحرارة خاص جدًا ، وهو الواجهة بين المرحلة الصلبة والمرحلة السائلة ، لذلك يطلق عليه أيضًا الواجهة الصلبة السائلة. تنمو البلورة من الواجهة الصلبة السائلة.

ما هو التدرج درجة الحرارة؟

يشير التدرج درجة الحرارة إلى معدل تغير درجة حرارة النقطة A في الحقل الحراري إلى درجة حرارة النقطة القريبة B. أي معدل تغير درجة الحرارة داخل مسافة الوحدة.

متىالسيليكون الكريستالي واحدينمو ، هناك نوعان من الصلبة والذوبان في المجال الحراري ، وهناك أيضًا نوعان من التدرجات في درجة الحرارة:

▪ تدرج درجة الحرارة الطولية وتدرج درجة الحرارة الشعاعية في البلورة.

▪ تدرج درجة الحرارة الطولية وتدرج درجة الحرارة الشعاعية في الذوبان.

▪ هذان توزيعات مختلفة تمامًا لدرجة الحرارة ، ولكن التدرج في درجة الحرارة في الواجهة السائلة الصلبة التي يمكن أن تؤثر على حالة التبلور. يتم تحديد التدرج درجة الحرارة الشعاعية للكريستال عن طريق التوصيل الحراري الطولي والمستعرض للبلورة ، والإشعاع السطحي والموضع الجديد في الحقل الحراري. بشكل عام ، تكون درجة حرارة المركز مرتفعة ودرجة حرارة حافة البلورة منخفضة. يتم تحديد التدرج درجة الحرارة الشعاعية للذوبان بشكل أساسي بواسطة السخانات المحيطة به ، وبالتالي تكون درجة حرارة الوسط منخفضة ، ودرجة الحرارة بالقرب من البوتقة مرتفعة ، وتدرج درجة الحرارة الشعاعية إيجابية دائمًا.

يحتاج توزيع درجة حرارة معقول للحقل الحراري إلى تلبية الشروط التالية:

▪ تدرج درجة الحرارة الطولية في البلورة كبيرة بما يكفي ، ولكن ليس كبيرًا جدًا ، لضمان وجود قدرة على تبديد الحرارة الكافية أثناءنمو البلورةلتسخين الحرارة الكامنة من التبلور.

▪ يكون التدرج في درجة الحرارة الطولية في الذوبان كبيرًا نسبيًا ، مما يضمن عدم وجود نوى بلورية جديدة في الذوبان. ومع ذلك ، إذا كان كبيرًا جدًا ، فمن السهل التسبب في خلع وكسر.

▪ يكون التدرج في درجة الحرارة الطولية في واجهة التبلور كبيرة بشكل مناسب ، مما يشكل الترويج الضروري ، بحيث يكون للبلورة المفردة زخم نمو كافٍ. لا ينبغي أن تكون كبيرة جدًا ، وإلا ستحدث العيوب الهيكلية ، ويجب أن يكون التدرج في درجة الحرارة الشعاعية أصغر قدر الإمكان لجعل واجهة التبلور مسطحة.

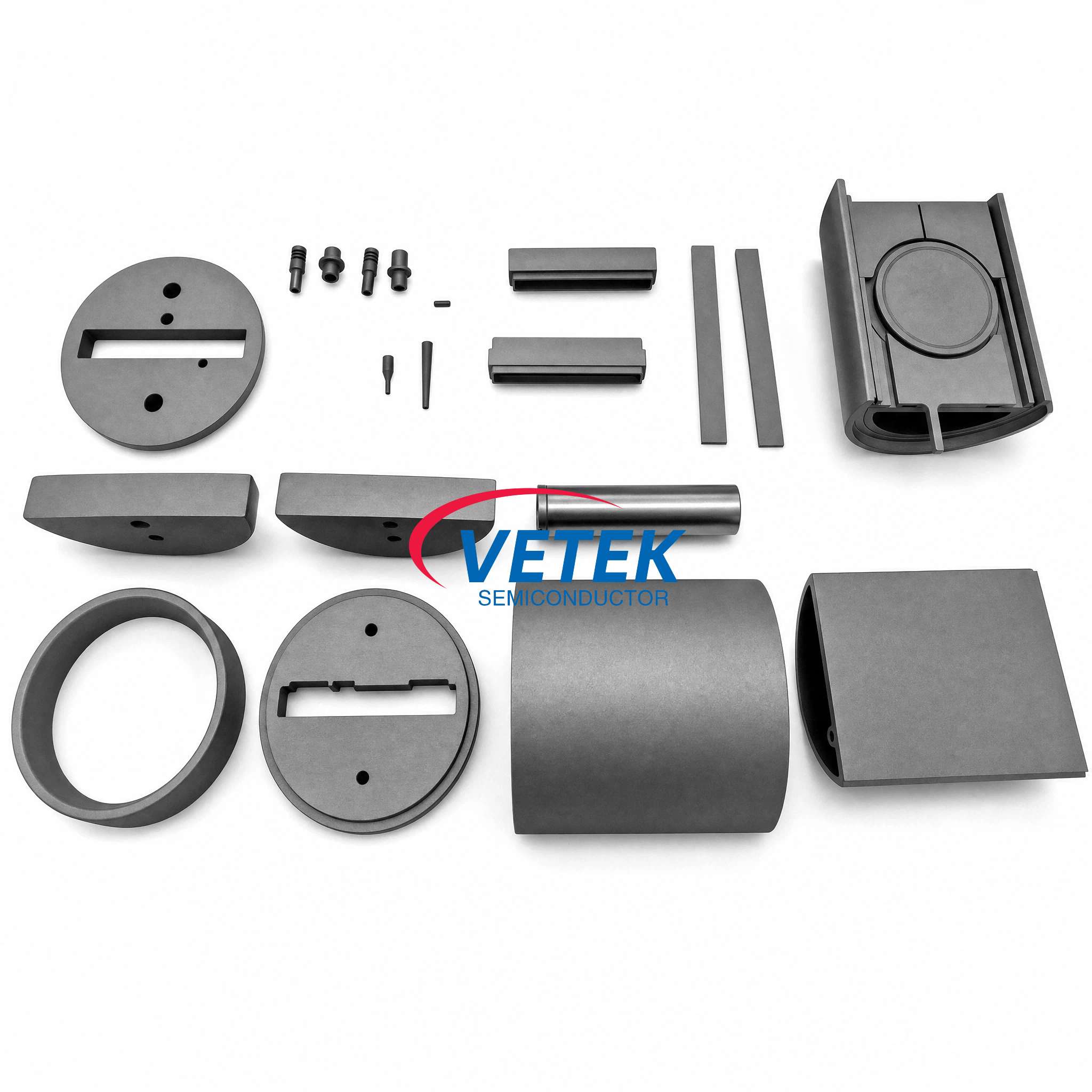

الفيتوك شبه الموصلات هي الشركة المصنعة الصينية المحترفةجرافيت النمو الكريستالي كذا, أحادي البلورة سحب بوتقة, اسحب السيليكون الواحد الكريستال جيج, بوتقة للسيليكون أحادي البلورة, أنبوب مغلف كربيد tantalum لنمو البلورة.  تلتزم Vetek Semiconductor بتوفير حلول متقدمة لمختلف منتجات Wefer SIC لصناعة أشباه الموصلات.
