لماذا لا يمكن لنمو كريستال كربيد السيليكون (SiC) PVT الاستغناء عن طلاءات كربيد التنتالوم (TaC)؟

في عملية زراعة بلورات كربيد السيليكون (SiC) عبر طريقة نقل البخار الفيزيائي (PVT)، تعد درجة الحرارة المرتفعة للغاية التي تتراوح بين 2000 و2500 درجة مئوية بمثابة "سيف ذو حدين" - فبينما تؤدي إلى التسامي ونقل المواد المصدرية، فإنها تعمل أيضًا على تكثيف إطلاق الشوائب بشكل كبير من جميع المواد داخل نظام المجال الحراري، وخاصة العناصر المعدنية النزرة الموجودة في مكونات المنطقة الساخنة التقليدية من الجرافيت. بمجرد دخول هذه الشوائب إلى واجهة النمو، فإنها ستلحق الضرر المباشر بالجودة الأساسية للكريستال. هذا هو السبب الأساسي وراء تحول طلاءات كربيد التنتالوم (TaC) إلى "خيار إلزامي" وليس "اختيارًا اختياريًا" لنمو بلورات PVT.

1. مسارات تدميرية مزدوجة للشوائب النادرة

ينعكس الضرر الذي تسببه الشوائب على بلورات كربيد السيليكون بشكل رئيسي في بعدين أساسيين، مما يؤثر بشكل مباشر على قابلية استخدام البلورة:

• شوائب العناصر الخفيفة (النيتروجين N، البورون B):في ظل ظروف درجات الحرارة المرتفعة، تدخل بسهولة إلى شبكة SiC، وتحل محل ذرات الكربون، وتشكل مستويات طاقة مانحة، مما يغير بشكل مباشر تركيز الناقل ومقاومية البلورة. تظهر النتائج التجريبية أنه لكل زيادة قدرها 1×10¹⁶ سم⁻³ في تركيز شوائب النيتروجين، قد تنخفض مقاومة النوع n 4H-SiC بمقدار ترتيب واحد تقريبًا، مما يتسبب في انحراف المعلمات الكهربائية النهائية للجهاز عن أهداف التصميم.
• شوائب العناصر المعدنية (الحديد الحديد، النيكل ني):تختلف أنصاف أقطارها الذرية بشكل كبير عن ذرات السيليكون والكربون. بمجرد دمجها في الشبكة، فإنها تحفز سلالة الشبكة المحلية. تصبح هذه المناطق المتوترة مواقع نووية لخلع المستوى القاعدي (BPDs) وأخطاء التراص (SFs)، مما يلحق أضرارًا بالغة بالسلامة الهيكلية وموثوقية جهاز البلورة.



2. ولمقارنة أوضح، تتلخص آثار نوعي الشوائب فيما يلي:

3. آلية الحماية الثلاثية لطلاءات كربيد التنتالوم

لمنع التلوث بالشوائب من مصدره، يعد ترسيب طبقة كربيد التنتالوم (TaC) على سطح مكونات المنطقة الساخنة من الجرافيت عبر ترسيب البخار الكيميائي (CVD) حلاً تقنيًا فعالاً ومثبتًا. وتتمحور وظائفها الأساسية حول "مكافحة التلوث":

الاستقرار الكيميائي العالي:لا يخضع لتفاعلات كبيرة مع بخار السيليكون تحت بيئات PVT ذات درجة الحرارة العالية، مما يتجنب التحلل الذاتي أو توليد شوائب جديدة.

نفاذية منخفضة:تشكل البنية المجهرية الكثيفة حاجزًا ماديًا، مما يمنع بشكل فعال انتشار الشوائب إلى الخارج من ركيزة الجرافيت.

درجة نقاء عالية جوهرية:ويظل الطلاء مستقرًا عند درجات الحرارة المرتفعة وضغط بخار منخفض، مما يضمن عدم تحوله إلى مصدر جديد للتلوث.

4. متطلبات مواصفات النقاء الأساسية للطلاء

تعتمد فعالية المحلول بشكل كامل على النقاء الاستثنائي للطلاء، والذي يمكن التحقق منه بدقة من خلال اختبار قياس الطيف الكتلي لتفريغ التوهج (GDMS):

5. نتائج التطبيق العملي

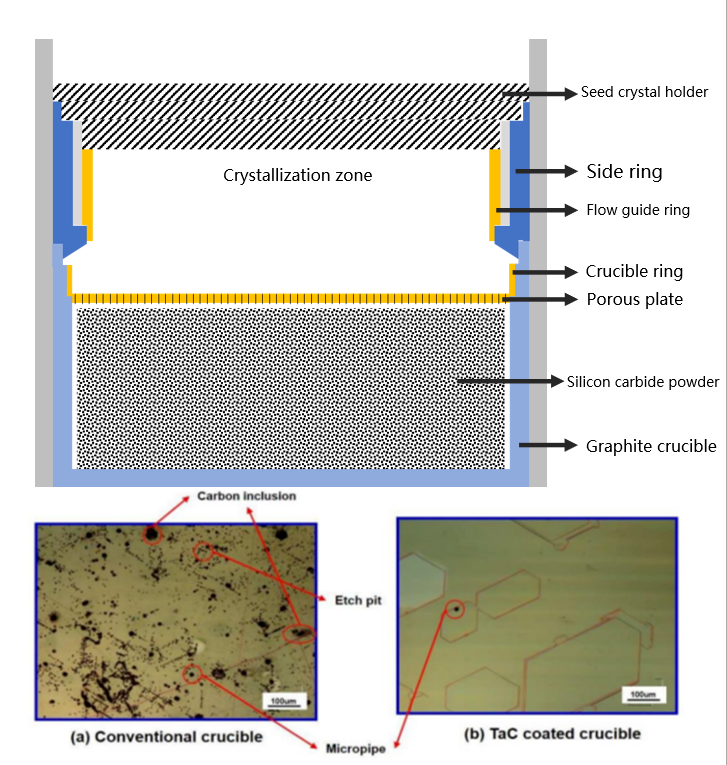

بعد اعتماد طلاءات كربيد التنتالوم عالية الجودة، يمكن ملاحظة تحسينات واضحة في كل من مراحل نمو بلورات كربيد السيليكون وتصنيع الأجهزة:

تحسين جودة الكريستال:يتم تقليل كثافة خلع المستوى الأساسي (BPD) بشكل عام بأكثر من 30%، ويتم تحسين انتظام مقاومة الرقاقة.

تعزيز موثوقية الجهاز:تُظهر أجهزة الطاقة مثل SiC MOSFETs المصنعة على ركائز عالية النقاء تناسقًا محسنًا في جهد الانهيار وتقليل معدلات الفشل المبكر.

بفضل نقائه العالي وخصائصه الكيميائية والفيزيائية المستقرة، فإن طلاءات كربيد التنتالوم تبني حاجزًا موثوقًا للنقاء لبلورات كربيد السيليكون المزروعة بتقنية PVT. إنها تحول مكونات المنطقة الساخنة - وهي مصدر محتمل لإطلاق الشوائب - إلى حدود خاملة يمكن التحكم فيها، لتكون بمثابة تقنية تأسيسية رئيسية لضمان جودة المواد البلورية الأساسية ودعم الإنتاج الضخم لأجهزة كربيد السيليكون عالية الأداء.

في المقالة التالية، سنستكشف كيف تعمل طبقات كربيد التنتالوم على تحسين المجال الحراري وتحسين جودة نمو البلورات من منظور ديناميكي حراري. إذا كنت ترغب في معرفة المزيد حول عملية فحص نقاء الطلاء الكاملة، فيمكنك الحصول على الوثائق الفنية التفصيلية عبر موقعنا الرسمي.
