الاستنتاج الأساسي:يؤدي تحديد CVD SiC أو طلاء TaC أو Solid SiC المناسب إلى تحديد مستويات الجسيمات وعمر المكونات بشكل مباشر على خطوط التنضيد/الحفر. توفر هذه المقالة حدود اختيار واضحة حسب درجة الحرارة والغلاف الجوي والعملية، بما يتوافق مع حلول استبدال المعدات الرئيسية والمقاييس الرئيسية، لمساعدتك على اتخاذ قرارات سريعة وتقليل المخاطر.

في عمليات GaN MOCVD، يمكن للمستقبلات المغطاة بـ SiC القائمة على الجرافيت أن تعمل بشكل ثابت لمئات الساعات عند 1100 درجة مئوية تحت جو NH₃/H₂؛ ومع ذلك، نظرًا لعدم تماثل المجال الحراري، قد تتجاوز فروق عمر الطلاء بين مناطق الحافة والوسط 50%. في عمليات نمو بلورات SiC PVT، عندما تتجاوز درجة الحرارة 1600 درجة مئوية، يبدأ طلاء SiC في التسامي والتحلل، مما يتطلب التحول إلى طلاء TaC أو محاليل Solid SiC. عواقب اختيار المادة المكونة الخاطئة - في أحسن الأحوال، استبدال المواد الاستهلاكية كل 2-3 أشهر؛ في أسوأ الأحوال، خردة فرن كامل من الرقائق بسبب تلوث الجسيمات. تمت كتابة هذه المقالة من قبل الفريق الفني لشركة VeTek Semiconductor (تحت توجيه الدكتور شياو)، بهدف إنشاء إطار قرار منهجي لـ "نموذج المعدات ← ظروف العملية ← اختيار المكونات ← توقع العمر" لمهندسي التنقيح/الحفر/PVT، مما يساعدك على مطابقة المواد بسرعة، والتحكم في الجزيئات، وتقييم الموردين.

1. كيفية اختيار طلاء SiC أو طلاء TaC أو SiC الصلب بناءً على ظروف العملية؟

الاستنتاج الأساسي:اتخاذ قرار بشأن الأبعاد الثلاثة لـ "درجة الحرارة ← الغلاف الجوي ← نوع العملية": إعطاء الأولوية لطلاء CVD SiC عند ≥1600 درجة مئوية؛ حدد TaC لـ> 2000 درجة مئوية أو الأجواء شديدة التآكل؛ إعطاء الأولوية لـ Solid SiC للحفر وسيناريوهات النظافة العالية جدًا.

عند إجراء تحديدات فعلية لخط الإنتاج، يسأل المهندسون في أغلب الأحيان: "بالنسبة لمعدات Aixtron/Veeco الخاصة بي، تشغيل GaN أو SiC، في أي درجة حرارة وتحت أي جو، ما هو الطلاء الذي يجب أن أستخدمه؟" الجواب ليس معقدا، لكن الأبعاد الثلاثة تحتاج إلى ربطها ببعضها البعض.

نافذة درجة الحرارة هي العتبة الأولى

لا يزال بإمكان طلاء CVD SiC الحفاظ على السلامة الهيكلية عند درجة حرارة أقل من 2000-2100 درجة مئوية تقريبًا. وبعد هذا النطاق، يحدث تبخر غير متطابق (تطاير السيليكون التفضيلي)، مما يؤدي إلى خشونة السطح وزيادة الجزيئات. يتمتع طلاء TaC بنقطة انصهار تصل إلى 3880 درجة مئوية ويمكنه الحفاظ على ضغط بخار منخفض للغاية حتى في بيئات نمو بلورات PVT التي تزيد عن 2400 درجة مئوية. لا توجد مشكلات في واجهة طلاء الركيزة الصلبة من SiC وهي مناسبة لحفر مكونات الغرفة المعرضة للصدمات الحرارية المتكررة.

يحدد الغلاف الجوي والتآكل الاستقرار الكيميائي للطلاء

في البيئات التي تحتوي على NH₃ أو H₂ أو الغازات القائمة على الكلور، يعمل طلاء SiC جيدًا، ولكن معدل تآكل SiC بواسطة الهيدروجين عالي الحرارة أعلى بكثير من معدل TaC. تظهر البيانات التجريبية أن معدل تآكل TaC في الأمونيا ذات درجة الحرارة العالية يبلغ حوالي 1/6 معدل تآكل SiC، وفي الهيدروجين يمكن أن يصل إلى 1/10. ولذلك، فإن الظروف القياسية لـ SiC epitaxy أو GaN MOCVD تستخدم في الغالب طلاء SiC، بينما يجب أن تتحول سيناريوهات التآكل العالي أو درجات الحرارة العالية جدًا إلى TaC.

مطابقة نوع العملية ووظيفة المكونات

• GaN MOCVD / Si epitaxy: إعطاء الأولوية للجرافيت عالي النقاء + المستقبِل المطلي بـ CVD SiC، حلقة التسخين المسبق

• نمو بلورات SiC PVT: نوصي بشدة بطبقة TaC لمكونات المنطقة الساخنة من الجرافيت

• النقش بالبلازما (حلقة التركيز، وما إلى ذلك): يمكن استخدام الجرافيت الصلب أو الجرافيت المطلي بـ SiC، اعتمادًا على متطلبات الجسيمات والتكلفة

• الأجزاء المهمة للغرفة حساسة للغاية للجسيمات: قم بإعطاء الأولوية لـ SiC الصلب بدون واجهة طلاء

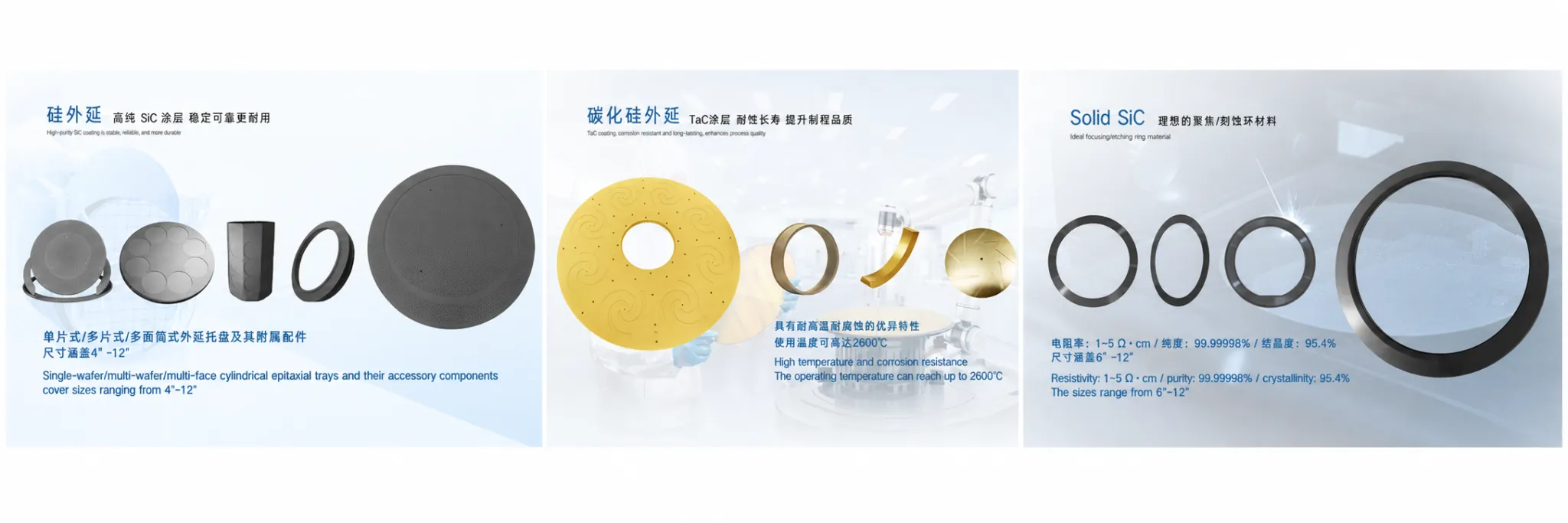

الشكل 1 - عرض منتج VeTek الرئيسي

2. توافق Aixtron/Veeco Graphite Susceptor وحلول الاستبدال المخصصة

الاستنتاج الأساسي:يدعم VeTek التخصيص 1:1 بناءً على رسومات العملاء أو قطع الغيار الأصلية، ويغطي المنصات الرئيسية مثل Aixtron G10، وVeeco K465i، وASM Epsilon، وما إلى ذلك. ويمكن شحن المنتجات القياسية بسرعة؛ تستغرق الأجزاء المخصصة عادةً من 3 إلى 6 أسابيع.

أكثر ما يقلق العديد من المهندسين ليس "ما إذا كان من الممكن تصنيعها"، ولكن "ما إذا كان من الممكن أن تكون مستقرة مثل الأجزاء الأصلية، مع مهلة يمكن التحكم فيها، وتقارير فحص كاملة متاحة". تتمثل إحدى قدرات VeTek الأساسية في التخصيص الكامل وفقًا للرسومات مع الحفاظ على التوافق مع العلامات التجارية الكبرى للمعدات.

مرجع سريع لتوافق المعدات الرئيسية

يمكن استخدام الجدول أدناه مباشرة للمراجعة الفنية الداخلية أو تقييم المشتريات:

في المشاريع الفعلية، غالبًا ما نتلقى قطع الغيار الأصلية أو رسومات CMM من العملاء. سيقوم الفريق الفني، بعد التأكد من مطابقة المجال الحراري وتفاوتات الأبعاد، بتقديم توصيات بشأن نقاء الركيزة وسمك الطلاء وخشونة السطح، وتقديم عينات للتحقق من العميل على الأداة.

3. المقاييس الرئيسية لتوحيد سماكة طلاء CVD SiC والتحكم في الجسيمات

الاستنتاج الأساسي:إن تجانس السماكة الذي يتم التحكم فيه ضمن ±5%، والكثافة القريبة من القيمة النظرية، وخشونة السطح التي يمكن التحكم فيها هي جوهر منع تساقط المسحوق وتلوث الجسيمات. هدف النقاء أقل من 5 جزء في المليون، مع تتبع الشوائب المعدنية الحرجة بواسطة GDMS/ICP-OES.

تكاد تكون مشكلات الجسيمات بمثابة الكابوس لكل مهندس نفوقي. بمجرد أن يحتوي الطلاء على نقاط رقيقة محلية أو مسام أو شقوق دقيقة، سوف يتساقط المسحوق تحت التدوير الحراري المتكرر وهجوم الغاز المتآكل، مما يؤدي بشكل مباشر إلى رفع كثافة عيوب الرقاقة.

سمك والتوحيد

سمك طلاء CVD SiC النموذجي هو 100-200 ميكرومتر. من خلال معلمات العملية والتحكم في مجال التدفق، تعمل VeTek على تثبيت تجانس السمك ضمن ±5%. بعد أكثر من 1000 دورة صدمة حرارية (درجة حرارة الغرفة ↔ 1100 درجة مئوية)، لا يُظهر الطلاء أي تصفيح ويمكن أن يلبي متطلبات GaN MOCVD الصارمة لعيوب الجسيمات .10.1/سم².

الطهارة والتفتيش

يمكن أن يكون النقاء الإجمالي للطلاء والمكونات أقل من 5 جزء في المليون، مع وصول بعض المنتجات إلى 99.99995%. نحن نستخدم ICP-OES وGDMS لتحليل المعادن النزرة لضمان بقاء الشوائب الحرجة مثل Fe وNi عند مستويات يمكن التحكم فيها، وتجنب التداخل مع منشطات الطبقة الفوقية أو تركيز الناقل.

الكثافة وحالة السطح

تتمتع الطبقة متعددة البلورات β-SiC المتكونة بواسطة عملية CVD بكثافة قريبة من القيمة النظرية (حوالي 3.21 جم/سم مكعب) مع مسامية منخفضة للغاية. يمكن تعديل خشونة السطح (Ra) وفقًا لمتطلبات عملية العميل، مما يضمن تشابكًا ميكانيكيًا كافيًا مع تجنب أن يصبح مصدرًا لتوليد الجسيمات.

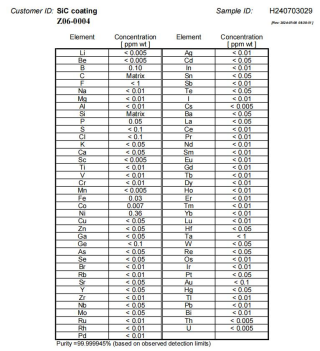

الشكل 2 - تقرير فحص GDMS لطلاء CVD كربيد كربيد

4. دراسة حالة: معالجة اصفرار الحواف لتحسين إنتاجية الطلاء من 50% إلى 90%

الاستنتاج الأساسي:من خلال التحكم الدقيق في معدل الترسيب الأولي ومجال التدفق للتخلص من الإجهاد الجزئي، قامت VeTek بتحسين إنتاجية الطلاء لمستقبل الجرافيت MOCVD الخاص بالعميل من حوالي 50% إلى 90%، وإطالة عمر الخدمة بشكل كبير.

هذه قصة حقيقية حدثت على خط الإنتاج. أبلغ العميل عن اصفرار الحواف وميل إلى تقشر بعض مستقبلات الجرافيت، مما أدى إلى ارتفاع إجمالي إنتاجية الطلاء للدفعة إلى حوالي 50% لفترة طويلة، مع ارتفاع تكاليف صيانة الخط ومخاطر الرقائق.

بعد تدخل الفريق الفني بقيادة الدكتور شياو، تم التركيز على اتجاهين: أولاً، كان معدل الترسيب في المرحلة الأولية سريعًا جدًا، مما تسبب في تراكم الضغط الداخلي في الطلاء؛ ثانيًا، أدت اختلافات مجال التدفق بين مناطق الحافة والوسط إلى زيادة السماكة المحلية أو نقص السماكة. من خلال تحسين نسبة MTS/H₂، وملف درجة حرارة الترسيب وتصميم مجال تدفق التركيب، تم إطلاق الضغط الجزئي بشكل فعال. في نهاية المطاف، استقر إنتاج الطلاء لهذه الدفعة والإنتاج اللاحق فوق 90%، وتم تمديد دورة الاستبدال للعميل بشكل واضح، وانخفضت شكاوى الجسيمات بشكل كبير.

توضح هذه الحالة أن "القدرة على التغطية" ليست سوى نقطة البداية؛ إن "الطلاء الثابت، الذي يدوم طويلاً، والتحكم في الجزيئات" هو القيمة الحقيقية التي يهتم بها المهندسون. البيانات تتحدث بصوت أعلى من أي عرض ترويجي.

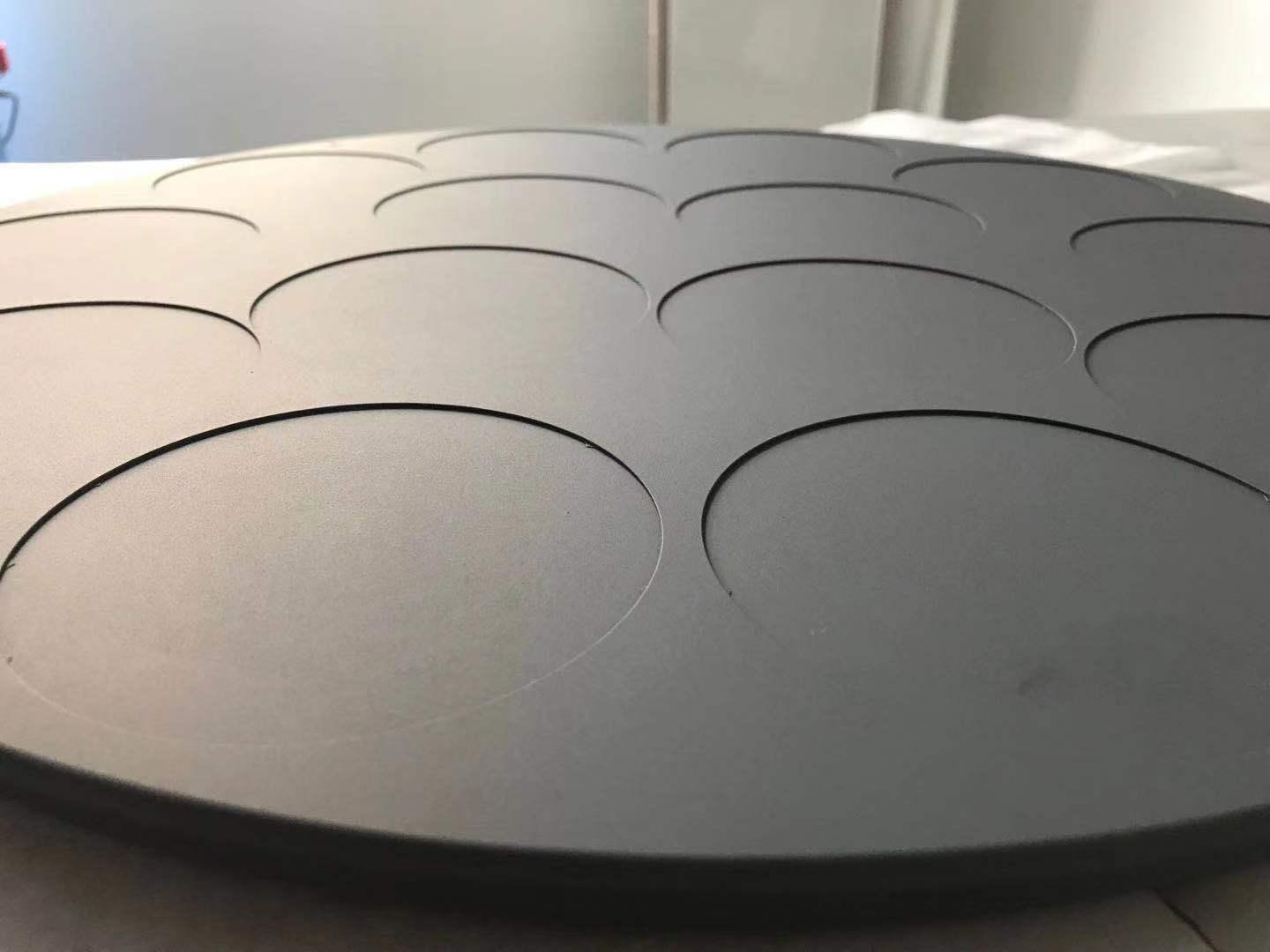

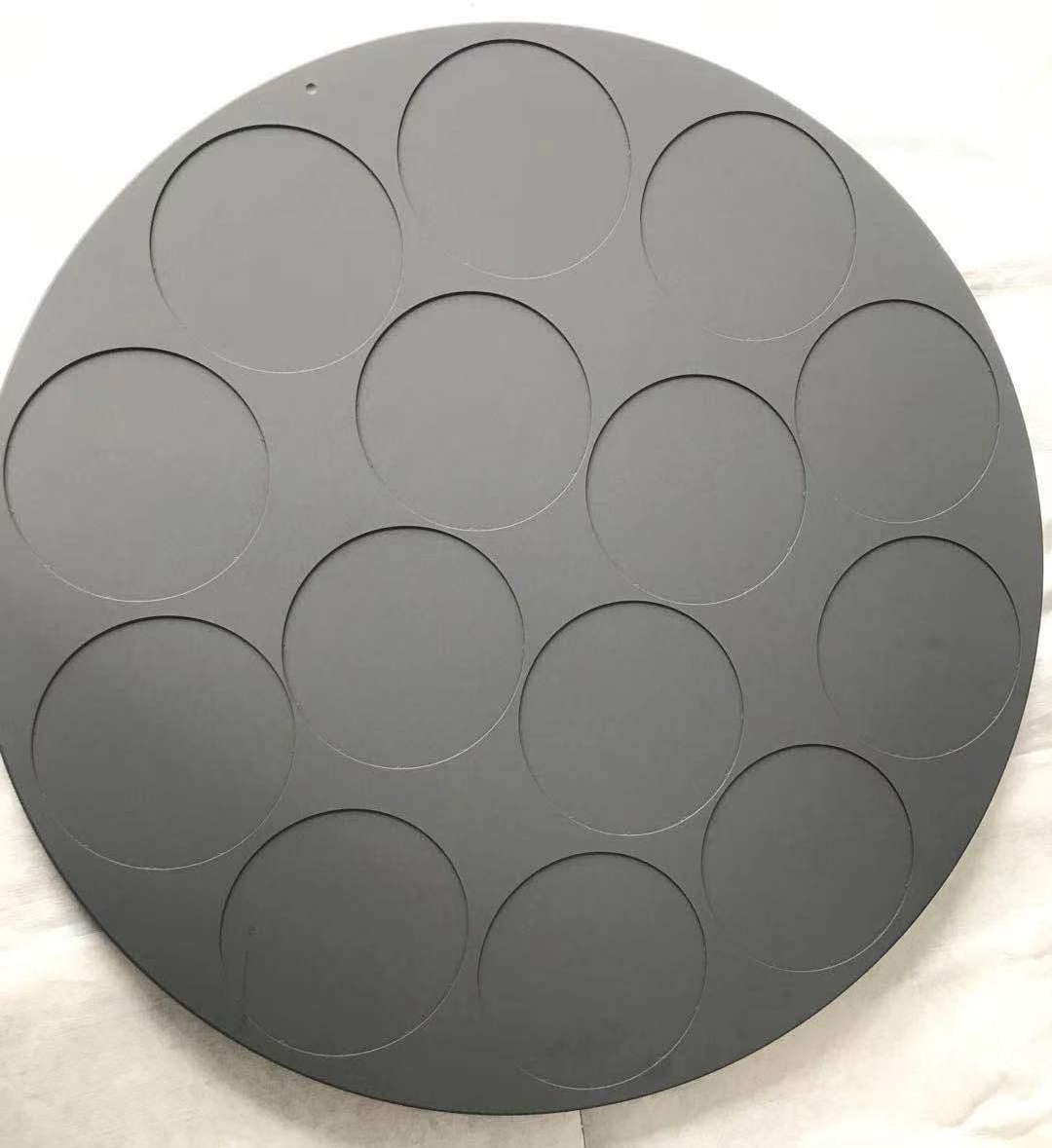

الشكل 3 - مستقبل الجرافيت المطلي بكربيد السيليكون عالي النقاء مع لون سطحي موحد وبدون عيوب

5. الاختلافات بين أجزاء SiC الصلبة وأجزاء الجرافيت المطلية والسيناريوهات القابلة للتطبيق

الاستنتاج الأساسي:تتميز أجزاء الجرافيت المطلية بتكلفة أقل واستجابة حرارية أسرع، ومناسبة لمعظم المستشعرات النفوقية؛ لا يوجد لدى Solid SiC أي مخاطر على الواجهة وتتميز بمقاومة أقوى للبلازما، وهي مناسبة لمكونات الحفر عالية المتطلبات وسيناريوهات العمر الطويل للغاية.

تعاني العديد من اجتماعات الاختيار من: هل يجب أن نستخدم الجرافيت المطلي أم ننتقل مباشرة إلى Solid SiC؟ لا يتعلق الأمران ببساطة بـ "أيهما أفضل"، بل يتعلقان بالمفاضلة بين سيناريو التطبيق والتكلفة الإجمالية للملكية (TCO).

مزايا أجزاء الجرافيت المغلفة:الموصلية الحرارية العالية للركيزة، التسخين السريع، التكلفة التي يمكن التحكم فيها؛ يوفر الطلاء حاجزًا كيميائيًا وقمعًا للجسيمات. مناسب لمستقبلات الفوقية GaN/SiC كبيرة الحجم التي تتطلب تجانسًا حراريًا عاليًا.

مزايا كربيد السيليكون الصلب:متآلف β-SiC مع عدم وجود واجهة طلاء الركيزة، لا يوجد خطر التصفيح؛ يمكن أن يصل النقاء إلى 5N-7N، وهي مقاومة متميزة لتآكل البلازما، ومناسبة للأجزاء المهمة مثل حلقات التركيز ورؤوس الدش، مع عمر يصل إلى 2000+ ساعة.

6. إدارة دورة الحياة الكاملة للمكونات وقيمة التنظيف والتجديد

الاستنتاج الأساسي:بدءًا من مراقبة التثبيت والتحذير من الحالات الشاذة وحتى التنظيف والتجديد الاحترافيين، يمكن أن يؤدي تشكيل إدارة حلقة مغلقة إلى تقليل التكلفة الإجمالية للملكية بشكل كبير وتقليل تكرار شراء الأجزاء الجديدة. توفر VeTek خدمات تنظيف مخصصة لمعدات Aixtron/Veeco وغيرها.

تتعامل العديد من المصانع مع الأجزاء المطلية على أنها مواد استهلاكية "للاستخدام والتخلص". في الواقع، بعد التنظيف والتجديد الاحترافي، يمكن استعادة جزء كبير من المكونات إلى مستويات الجسيمات والأداء الحراري بالقرب من الأجزاء الجديدة، وخاصة المستشعرات وحلقات التسخين المسبق لمنصات Aixtron وVeeco.

يوصى بإنشاء سجل بسيط لدورة الحياة: تسجيل وقت التثبيت، وساعات التشغيل التراكمية، وحالة السطح بعد كل عملية تنظيف، ونتائج اختبار الجسيمات. فقط عندما يُظهر الطلاء اصفرارًا واضحًا، أو انفصالًا موضعيًا، أو تجاوزًا مستمرًا للجسيمات، يجب اتخاذ قرار الاستبدال، بدلاً من الإلغاء قبل الأوان بناءً على الشعور.

الشكل 4 - خدمة تنظيف أجزاء الجرافيت المطلية بطبقة CVD كربيد كربيد

7. نقاط تقييم الموردين وقدرات خدمة VeTek

الاستنتاج الأساسي:التركيز على نظام ISO9001، وتقارير الفحص الكاملة (GDMS/ICP-OES)، ودعم العينات، والموثوقية في المهلة الزمنية، وقدرة الاتصال الفني باللغة الإنجليزية. تتمتع VeTek بدعم على مدار الساعة طوال أيام الأسبوع وخبرة في خدمة العملاء في الخارج.

بالنسبة للعملاء الدوليين أو المصانع التي لديها متطلبات صارمة لتأهيل الموردين، تعتبر النقاط التالية بالغة الأهمية بشكل خاص:

• نظام الجودة: ISO9001، عملية خاضعة للتحكم ويمكن تتبعها.

• القدرة على التفتيش: تقديم تقارير تحليل المواد كاملة للطلاء والركيزة.

• العينات والمهلة الزمنية: دعم تقييم العينة؛ يتم شحن المنتجات القياسية بسرعة، وعادة ما تستغرق الأجزاء المخصصة من 3 إلى 6 أسابيع، ويمكن تسريع الطلبات العاجلة عند التفاوض.

• التواصل الفني: يمكن لكل من فرق المبيعات والهندسة التواصل باللغة الإنجليزية بطلاقة، مما يقلل من تكلفة الاتصال للعملاء في الخارج.

• استجابة ما بعد البيع: تقديم الدعم الفني والمساعدة في تحليل الفشل عندما يظهر الطلاء أو المكونات حالات شاذة.

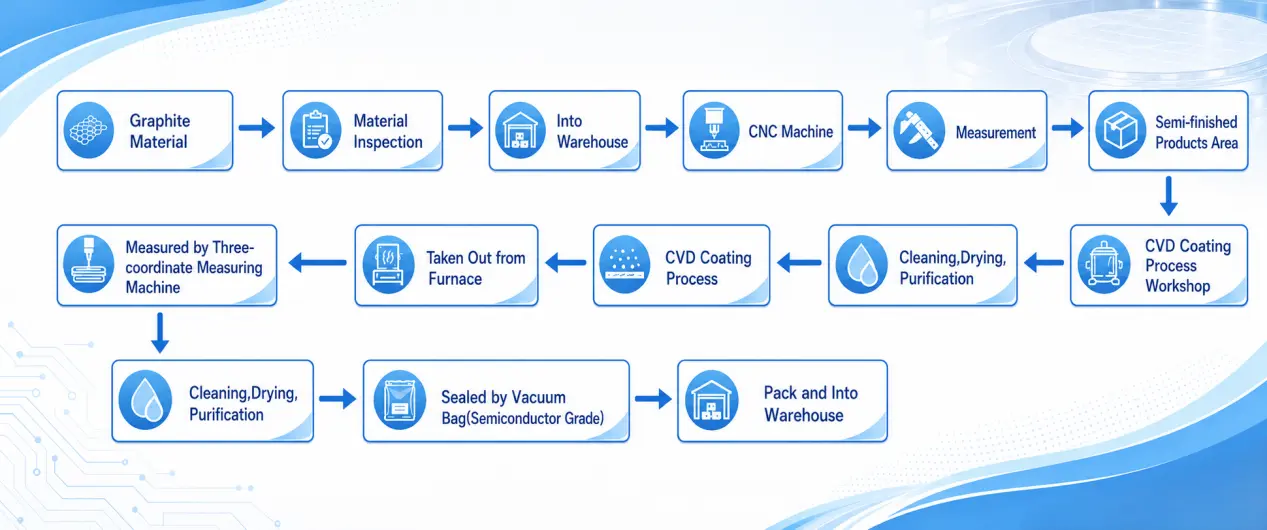

الشكل 5 - العملية الكاملة لطلب منتج VeTek

8. الأسئلة الشائعة

(1). هل يدعم المنتج التخصيص الكامل بناءً على الرسومات؟ ما هي المعدات الرئيسية التي يمكن أن تتطابق معها؟

نعم. يمكن تخصيص المستقبِل، حلقة التسخين المسبق، حلقة التحويل، نصف القمر، حلقة التركيز، وما إلى ذلك، متوافقة مع منصات مثل Aixtron G10، Veeco، ASM، AMEC، TEL.

(2). وكيف يتم ضمان الطهارة؟ على أي مستوى يتم التحكم في الشوائب المعدنية؟

يمكن أن يكون نقاء الطلاء والمكونات أقل من 5 جزء في المليون، ويصل بعضها إلى 99.99995%. يتم استخدام ICP-OES وGDMS وغيرها من المعدات لتحليل التتبع، مع توفير التقارير الكاملة.

(3). ماذا عن توحيد السُمك وعمر الخدمة لطلاءات CVD SiC/TaC؟

عادة ما يتم التحكم في تجانس السماكة ضمن ±5%، والسمك 100-200 ميكرومتر. في ظل نوافذ العملية المناسبة، يمكن أن يصل عمر مستقبل GaN MOCVD إلى نطاق 500-1000 ساعة؛ تتطلب سيناريوهات درجات الحرارة العالية جدًا التبديل إلى TaC أو Solid SiC.

(4). هل يتم دعم اختبار العينات؟ ما هي المهلة الزمنية النموذجية للطلبات بالجملة؟

يتم دعم تقييم العينة. يمكن شحن المنتجات القياسية بسرعة؛ تستغرق الأجزاء المخصصة عادةً من 3 إلى 6 أسابيع، اعتمادًا على مدى تعقيد التصميم وحجمه. يمكن تسريع الطلبات العاجلة عند التفاوض.

(5). ما هي شهادات نظام الجودة المتاحة؟ هل يمكن تقديم تقارير التفتيش ودعم ما بعد البيع؟

نظام إدارة الجودة ISO9001 موجود. يمكن تقديم تقارير تحليل المواد والطلاء، إلى جانب الدعم الفني عبر الإنترنت على مدار الساعة طوال أيام الأسبوع. التواصل باللغة الإنجليزية مع العملاء في الخارج سلس.

9. الملخص والخطوات التالية

لا يقتصر الاختيار أبدًا على "اختيار الأكثر تكلفة" أو "اختيار الأكثر سمكًا"، بل يتعلق "بإيجاد الحل بأفضل توازن بين الأداء والتكلفة ضمن المعدات الخاصة بك ونافذة العملية وميزانية الجسيمات." نأمل أن يساعدك هذا الكتيب على إنشاء إطار عمل سريع لاتخاذ القرار: قم أولاً بإلقاء نظرة على درجة الحرارة والغلاف الجوي، ثم مطابقة الطلاء أو SiC الصلب، وأخيرًا التحقق من صحة أداء العمر والجسيمات باستخدام البيانات.

إذا كنت تقوم بتقييم حلول بديلة للمستقبلات أو حلقات التسخين المسبق أو مكونات المنطقة الساخنة على Aixtron أو Veeco أو منصات أخرى، فنحن نرحب بك للاتصال بفريق VeTek الفني مباشرة. يمكننا تقديم توصيات التخصيص ودعم العينات وتقارير الفحص الكاملة بناءً على رسوماتك أو قطع الغيار الموجودة. الدكتور شياو والفريق الهندسي على استعداد لمناقشة تحسين المجال الحراري أو احتياجات تطوير الهيكل الخاص معك في أي وقت.

للحصول على تفاصيل المنتج ومزيد من المعلومات التقنية، من فضلكاتصل بنا.

المراجع الرئيسية ومصادر البيانات

1. البيانات الهندسية الداخلية لأشباه الموصلات من VeTek - عمر مستقبل الجرافيت المطلي بـ SiC من 500 إلى 1000 ساعة في إطار عملية GaN MOCVD، وتحسن إنتاج الطلاء من 50% إلى 90% بعد حل اصفرار الحواف، وحالات عملية أخرى [1].

2. T/CASME 2000-2025 المواصفات الفنية لمستقبلات الجرافيت المطلية بكربيد السيليكون لطبقة أشباه الموصلات - تحدد المتطلبات الفنية لمستقبلات الجرافيت المطلية بـ SiC والتي يتم إعدادها بواسطة عملية CVD على ركائز الجرافيت المتوازنة عالية النقاء، والتي تنطبق على منتجات طبقة أشباه الموصلات.

3. T/CASME 2085-2025 المواصفات الفنية للمنتجات المطلية بكربيد التنتالوم لنمو بلورات كربيد السيليكون - المواصفات الفنية لمنتجات الجرافيت المطلية بـ TaC في سيناريوهات نمو بلورات كربيد السيليكون.

4. ناكامورا وآخرون، "طلاءات كربيد التنتالوم الملبدة على ركائز الجرافيت: طبقات حماية موثوقة للغاية للنمو السائب والفوقي،" رسائل الفيزياء التطبيقية، المجلد. 106، 082108، 2015. — يؤكد أن طلاءات TaC يمكنها حماية ركائز الجرافيت بشكل فعال تحت درجة حرارة عالية (> 2000 درجة مئوية) وأجواء شديدة التآكل، مما يشكل حدود أداء واضحة مع طلاءات SiC.

5. وانغ وآخرون، "تأثيرات الطبقة العازلة المتفحمة على نمو SiC على Si،" مجلة النمو البلوري، المجلد. 199، الصفحات من 564 إلى 567، 1999. — يناقش تأثيرات الطبقة العازلة والتحكم في مورفولوجيا السطح في عملية نمو SiC CVD، المفهرسة بواسطة Scopus وWeb of Science.

ملحوظة: بيانات العمر والأداء في النص هي قيم مرجعية نموذجية. يتأثر الأداء الفعلي بظروف العملية المحددة وحالة المعدات ومستوى الصيانة. يرجى التحقق من القياسات الفعلية.

مؤلف:فريق الهندسة الفنية لأشباه الموصلات من VeTek (تم الانتهاء منه بتوجيه من الدكتور شياو)
