كربيد السيليكون Epitaxy

يعتمد تحضير مادة كربيد السيليكون عالية الجودة على التكنولوجيا المتقدمة والمعدات وملحقات المعدات. في الوقت الحاضر، طريقة نمو كربيد السيليكون الأكثر استخدامًا على نطاق واسع هي ترسيب البخار الكيميائي (CVD). إنها تتمتع بمزايا التحكم الدقيق في سماكة الفيلم الفوقي وتركيز المنشطات، وعيوب أقل، ومعدل نمو معتدل، والتحكم التلقائي في العملية، وما إلى ذلك، وهي تقنية موثوقة تم تطبيقها تجاريًا بنجاح.

تتبنى طبقة كربيد السيليكون CVD عمومًا معدات CVD للجدار الساخن أو الجدار الدافئ، والتي تضمن استمرار الطبقة الفوقية 4H البلورية SiC في ظل ظروف درجة حرارة نمو عالية (1500 ~ 1700 ℃)، أو جدار ساخن أو جدار دافئ CVD بعد سنوات من التطوير، وفقًا لـ العلاقة بين اتجاه تدفق الهواء الداخل وسطح الركيزة، يمكن تقسيم غرفة التفاعل إلى مفاعل ذو هيكل أفقي ومفاعل ذو هيكل عمودي.

هناك ثلاثة مؤشرات رئيسية لجودة الفرن الفوقي SIC، الأول هو أداء النمو الفوقي، بما في ذلك توحيد السُمك، وتوحيد المنشطات، ومعدل العيوب ومعدل النمو؛ والثاني هو أداء درجة حرارة المعدات نفسها، بما في ذلك معدل التدفئة / التبريد، ودرجة الحرارة القصوى، وتوحيد درجة الحرارة؛ وأخيرًا، أداء تكلفة المعدات نفسها، بما في ذلك سعر الوحدة الواحدة وقدرتها.

ثلاثة أنواع من فرن النمو الفوقي من كربيد السيليكون والاختلافات في الملحقات الأساسية

إن CVD الأفقي للجدار الساخن (النموذج النموذجي PE1O6 لشركة LPE)، و CVD الكوكبي ذو الجدار الدافئ (النموذج النموذجي Aixtron G5WWC / G10) و CVD للجدار شبه الساخن (ممثل بـ EPIREVOS6 من شركة Nuflare) هي الحلول التقنية السائدة للمعدات الفوقي التي تم تحقيقها في التطبيقات التجارية في هذه المرحلة. تتميز الأجهزة التقنية الثلاثة أيضًا بخصائصها الخاصة ويمكن اختيارها حسب الطلب. يظهر هيكلها على النحو التالي:

المكونات الأساسية المقابلة هي كما يلي:

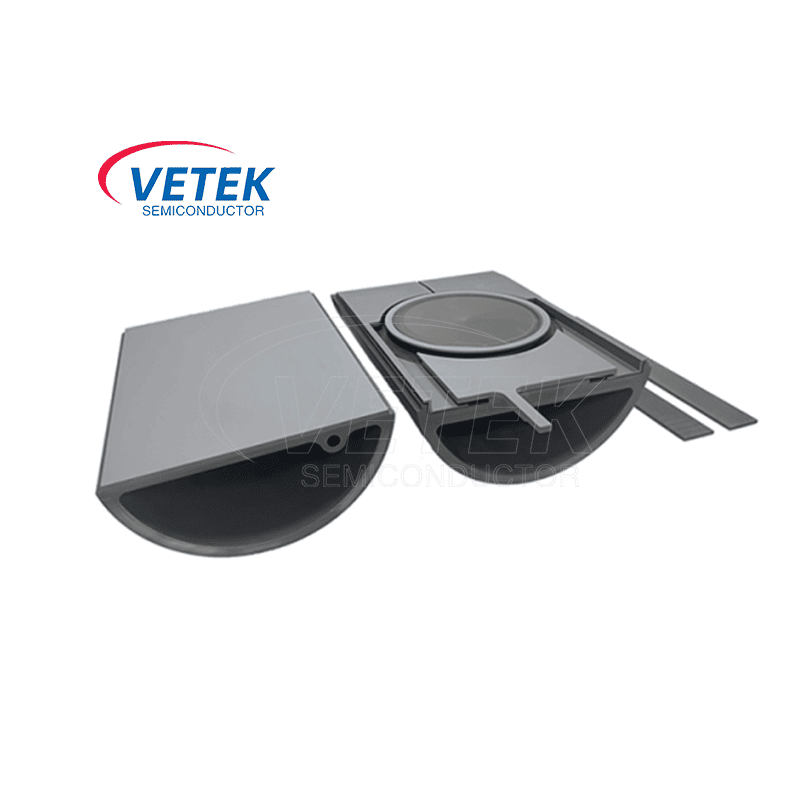

(أ) الجزء الأساسي من النوع الأفقي للجدار الساخن - أجزاء نصف القمر تتكون من

عزل المصب

جزء علوي عازل رئيسي

نصف القمر العلوي

العزل المنبع

القطعة الانتقالية 2

القطعة الانتقالية 1

فوهة الهواء الخارجية

اشنركل مدبب

فوهة غاز الأرجون الخارجية

فوهة غاز الأرجون

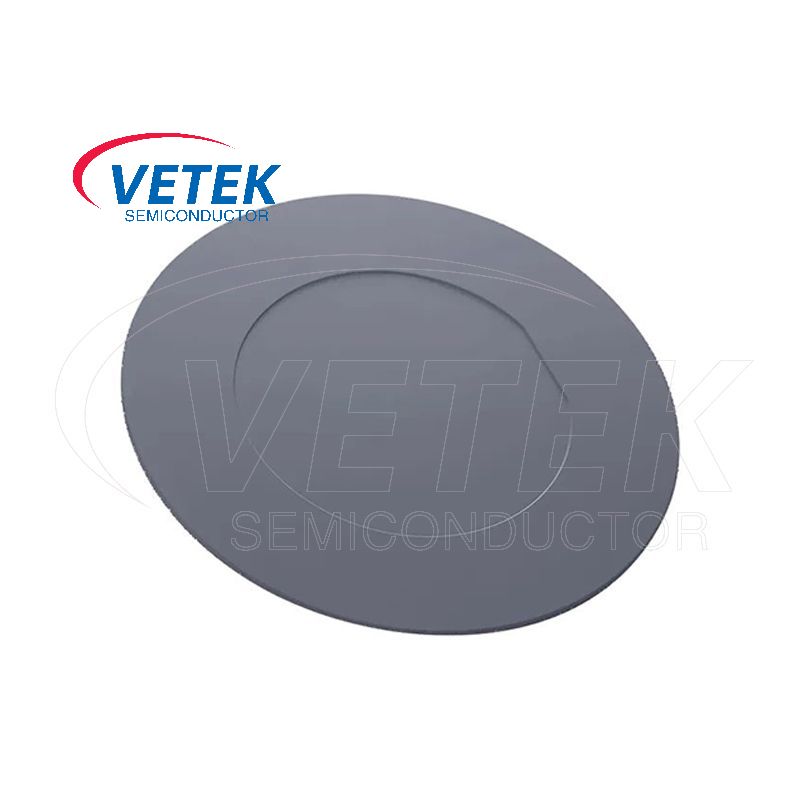

لوحة دعم الويفر

دبوس توسيط

الحرس المركزي

غطاء الحماية الأيسر المصب

غطاء الحماية الأيمن المصب

غطاء حماية يسار المنبع

غطاء الحماية الصحيح للمنبع

جدار جانبي

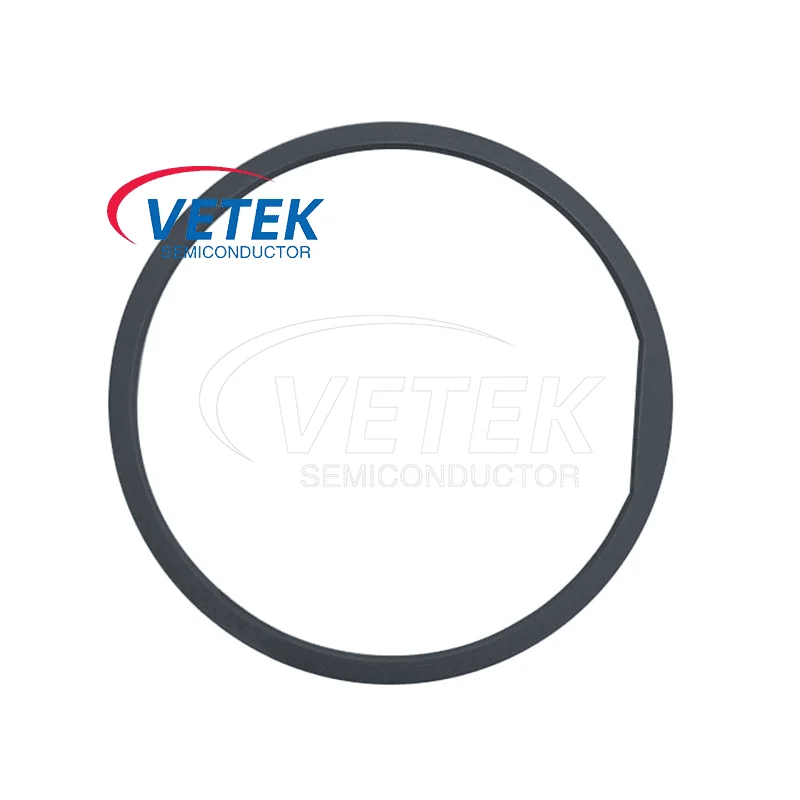

خاتم الجرافيت

شعرت واقية

شعر داعم

كتلة اتصال

اسطوانة مخرج الغاز

(ب) نوع الكواكب الجدار الدافئ

قرص كوكبي مطلي بطبقة SiC وقرص كوكبي مطلي بـ TaC

(ج) النوع القائم على الجدار شبه الحراري

Nuflare (اليابان): تقدم هذه الشركة أفرانًا عمودية ذات غرفتين تساهم في زيادة إنتاجية المنتج. يتميز الجهاز بدوران عالي السرعة يصل إلى 1000 دورة في الدقيقة، وهو أمر مفيد للغاية للتوحيد الفوقي. بالإضافة إلى ذلك، يختلف اتجاه تدفق الهواء الخاص بها عن المعدات الأخرى، حيث يكون عموديًا إلى الأسفل، وبالتالي يقلل من توليد الجسيمات ويقلل من احتمال سقوط قطرات الجسيمات على الرقاقات. نحن نقدم مكونات الجرافيت الأساسية المطلية بـ SiC لهذه المعدات.

كمورد لمكونات المعدات الفوقية من SiC، تلتزم VeTek Semiconductor بتزويد العملاء بمكونات طلاء عالية الجودة لدعم التنفيذ الناجح لـ SiC epitaxy.
