حلقة التركيز على حفر البلازما

في مجال تصنيع الرقاقة ، تلعب حلقة التركيز في النيميكاتور في VETEK دورًا رئيسيًا. إنه ليس مجرد مكون بسيط ، ولكنه يلعب دورًا حيويًا في عملية حفر البلازما. أولاً ، تم تصميم حلقة تركيز Etchig Plasma لضمان أن يكون الرقاقة محتجزًا بحزم في الوضع المطلوب ، وبالتالي ضمان دقة واستقرار عملية الحفر. من خلال وضع الرقاقة في مكانها ، تحافظ حلقة التركيز بشكل فعال على توحيد كثافة البلازما ، وهو أمر ضروري لنجاحعملية الحفر.

بالإضافة إلى ذلك ، يلعب حلقة التركيز أيضًا دورًا مهمًا في منع التلوث الجانبي للرقاقة. تعد جودة الرقائق ونقاءها ضرورية لتصنيع الرقائق ، لذلك يجب اتخاذ جميع التدابير اللازمة لضمان بقاء الرقاقات نظيفة طوال عملية الحفر. يمنع حلقة التركيز بشكل فعال الشوائب والملوثات الخارجية من دخول جوانب سطح الرقاقة ، وبالتالي ضمان جودة وأداء المنتج النهائي.

في الماضي،تركيز الخواتمكانت مصنوعة أساسا من الكوارتز والسيليكون. ومع ذلك ، مع زيادة الحفر الجاف في تصنيع الرقاقة المتقدمة ، فإن الطلب على تركيز حلقات مصنوعة من كربيد السيليكون (SIC) يرتفع أيضًا. بالمقارنة مع حلقات السيليكون النقي ، تكون حلقات SIC أكثر متانة ولديها عمر خدمة أطول ، مما يقلل من تكاليف الإنتاج. يجب استبدال حلقات السيليكون كل 10 إلى 12 يومًا ، بينما يتم استبدال حلقات SIC كل 15 إلى 20 يومًا. في الوقت الحالي ، تدرس بعض الشركات الكبيرة مثل Samsung استخدام السيراميك البورون كربيد (B4C) بدلاً من SIC. B4C لديها صلابة أعلى ، لذلك الوحدة تستمر لفترة أطول.

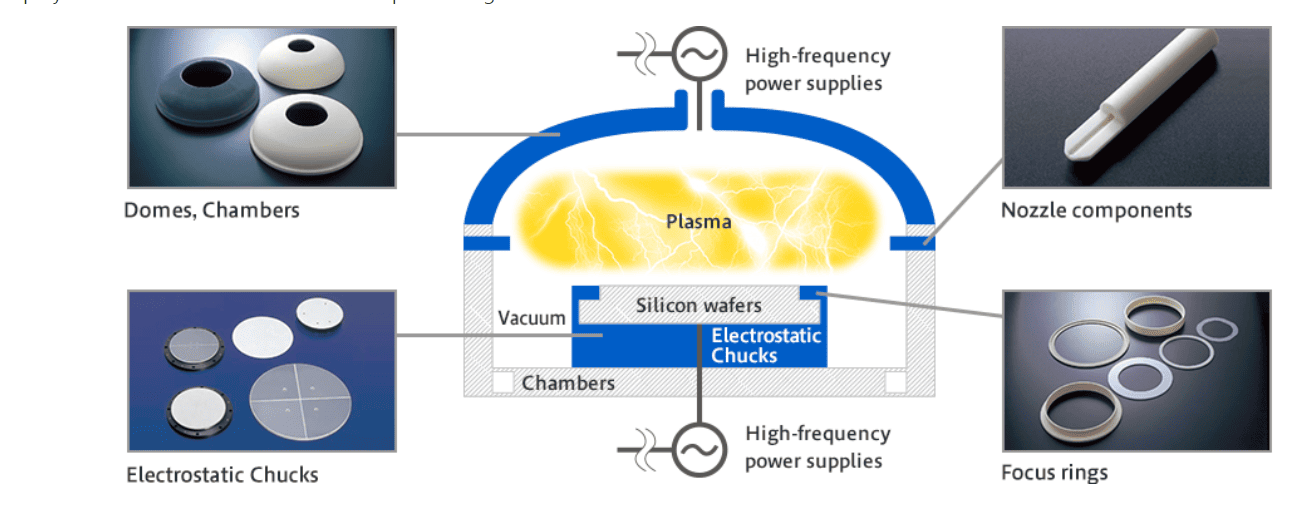

في معدات حفر البلازما ، يعد تثبيت حلقة التركيز ضروريًا لحفر البلازما لسطح الركيزة على قاعدة في وعاء علاج. تحيط حلقة التركيز بالركيزة مع منطقة أولى على الجانب الداخلي من سطحها والتي لها متوسط ​​خشبي صغير متوسط ​​لمنع منتجات التفاعل المتولدة أثناء الحفر من التقاطها وترسبها.

في الوقت نفسه ، تحتوي المنطقة الثانية خارج المنطقة الأولى على متوسط ​​خشونة كبير لتشجيع منتجات التفاعل الناتجة أثناء عملية الحفر المراد التقاطها وإيداعها. الحدود بين المنطقة الأولى والمنطقة الثانية هي الجزء الذي تكون فيه كمية الحفر ذات دلالة نسبيًا ، مزودة بحلقة تركيز في جهاز حفر البلازما ، ويتم إجراء حفر البلازما على الركيزة.
