محلول دبوس الرفع المجوف VETEK-AMAT: ركيزة جرافيت عالية النقاء مع طلاء CVD SiC

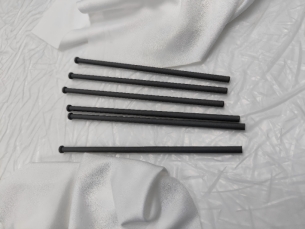

الشكل 1: المنتج المادي AMAT 0200-03201 Hollow Lift Pin (لأنظمة الفوق السيليكون 300 مم)

في عمليات نقل رقاقة أشباه الموصلات، يتولى دبوس الرفع المجوف (دبوس رفع الرقاقة) المهام الحاسمة المتمثلة في دعم ونقل الرقائق. في بيئات العمليات ذات درجة الحرارة العالية مثل MOCVD والنمو الفوقي، يجب أن تلبي دبابيس الرفع في الوقت نفسه متطلبات متعددة بما في ذلك النقاء العالي، ومقاومة التآكل، ومقاومة الصدمات الحرارية، والتلوث المنخفض بالجسيمات.

حاليًا، تعتمد دبابيس الرفع السائدة في السوق على ركيزة من الجرافيت + محلول طلاء CVD SiC. ومع ذلك، فإن تكنولوجيا الطلاء الخاصة بالغالبية العظمى من الموردين لا يمكنها سوى تغطية السطح الخارجي - بالنسبة للهياكل المجوفة،الجدار الداخلي هو حقًا "الأرض المحرمة تقنيًا".

I. ثلاثة تحديات أساسية تواجه طلاء الجدران الداخلية

1. توحيد الترسيب غير المنضبط

الهياكل المجوفة لها نسبة أبعاد كبيرة. تكافح الغازات المتفاعلة CVD للانتشار بشكل منتظم في عمق التجويف الداخلي، مما يتسبب في انخفاض سمك طلاء الجدار الداخلي في التدرج من الميناء إلى الداخل العميق، حتى أن المناطق المحلية تظهر مناطق مكشوفة مكشوفة.

2. عدم كفاية قوة الترابط بين الوجه

يحد سطح الجدار الداخلي المنحني من مساحة التحسين لمعلمات عملية الترسيب. من الصعب أن تصل قوة الترابط بين الطلاء وركيزة الجرافيت إلى نفس مستوى السطح الخارجي، ويمكن أن تحدث شقوق صغيرة أو حتى تقشير بسهولة أثناء التدوير الحراري.

3. نظافة التجويف الداخلي غير المنضبط

إذا لم يتم إغلاق البنية المسامية لركيزة الجرافيت بالكامل بواسطة الطلاء، فسيتم إطلاق جزيئات الكربون والشوائب المعدنية عند درجات حرارة عالية. بمجرد انفصال الشوائب، فإنها تتسبب بشكل مباشر في اختلاف اللون وعيوب الجسيمات على سطح الرقاقة، مما يقلل بشدة من إنتاجية الإنتاج.

من خلال الاستفادة من خبرتها الفنية العميقة المتراكمة في مجال طلاء CVD، نجحت VETEK في التغلب على تحديات الترسيب الموحد والربط البيني لطلاء CVD SiC على الجدار الداخلي للهياكل المجوفة - بدءًا من تحسين محاكاة مجال تدفق الغاز إلى التحكم الدقيق في مجال درجة حرارة الترسيب، وإنشاء حل كامل لعملية طلاء الجدار الداخلي الذي يضمن سماكة الطلاء المتسقة من المنفذ إلى الجزء الداخلي العميق من التجويف، والترابط الثابت، ونظافة التجويف الداخلي.

ستقدم هذه المقالة تحليلًا متعمقًا لما يلي: الصعوبات التقنية لطلاء الجدار الداخلي بدبوس الرفع المجوف، وكيف يؤثر تجانس طلاء الجدار الداخلي على إنتاجية الرقاقة، وعقد التحكم الرئيسية بدءًا من تصميم العملية وحتى مراقبة الجودة والتسليم.

ثانيا. ما هو دبوس الرفع المجوف AMAT؟

إن دبوس الرفع المجوف AMAT عبارة عن مكون دقيق لمعالجة الرقاقات يستخدم داخل معدات معالجة أشباه الموصلات. وتتمثل وظيفتها الأساسية في رفع ووضع الرقائق أثناء تسلسل التحميل والتفريغ والعملية.

على عكس دبابيس الرفع الصلبة التقليدية، يتضمن التصميم المجوف تجويفًا داخليًا. يقلل هذا الهيكل من الحجم الإجمالي للمادة والكتلة الحرارية مع الحفاظ على الهندسة الميكانيكية المطلوبة. ومع ذلك، بالنسبة لتطبيقات أشباه الموصلات، يعد تصنيع دبابيس الرفع المجوفة أكثر تطلبًا بكثير من تصنيع المكونات الصلبة التقليدية. يجب التحكم بدقة في دقة الأبعاد لكل من الأسطح الداخلية والخارجية، ويعتبر التركيز بين الأشكال الهندسية الداخلية والخارجية أمرًا بالغ الأهمية بشكل خاص. لذلك، تعد عمليات اختيار المواد والطلاء ضرورية للأداء النهائي لدبوس الرفع.

بالنسبة لأنظمة AMAT epitaxy، توفر VETEK Semiconductor حلول AMAT المخصصة للرفع المجوف استنادًا إلى ركائز الجرافيت عالية النقاء وطلاءات كربيد السيليكون CVD الكثيفة (SiC). يساعد الهيكل المجوف على تقليل كتلة المواد غير الضرورية مع الحفاظ على الهيكل الميكانيكي المطلوب لرفع الرقاقة؛ يوفر طلاء كربيد السيليكون CVD درجة نقاء عالية، ومقاومة كيميائية، وثبات في درجات الحرارة العالية. تم تصميم دبوس الرفع AMAT 0200-03201 من VETEK خصيصًا لتطبيقات طبقة السيليكون 300 مم ويمكن تصنيعه وفقًا لرسومات العميل والأبعاد ومتطلبات العملية.

ثالثا. هيكل دبوس الرفع المجوف AMAT من VETEK

تركز VETEK حاليًا على هيكل طلاء كربيد السيليكون عالي النقاء من الجرافيت + CVD لدبابيس الرفع المجوفة AMAT. عملية البناء الأساسية هي:

ركيزة جرافيت عالية النقاء ← تصنيع CNC دقيق ← طلاء كربيد السيليكون CVD ← فحص دقيق

توفر الركيزة الجرافيتية الأساس الهيكلي وهي مناسبة للتصنيع الدقيق للجدران الرقيقة والأشكال الهندسية المجوفة. تستخدم VETEK عادةً مواد الجرافيت المستوردة من فئة أشباه الموصلات، بما في ذلك المواد من SGL Carbon وToyo Tanso، وفقًا لمتطلبات العملاء. يتم بعد ذلك ترسيب طبقة كثيفة من كربيد السيليكون CVD على سطح الجرافيت لتشكيل سطح عمل وقائي بدرجة أشباه الموصلات.

لماذا تختار الجرافيت كركيزة؟

بالنسبة لدبابيس الرفع المجوفة، يجب أن تحقق مادة الركيزة توازنًا بين قابلية التشغيل الآلي والأداء الحراري والاستقرار الميكانيكي وتوافق عملية الطلاء. يعتبر الجرافيت عالي النقاء مناسبًا بشكل خاص لأنه يوفر الخصائص التالية:

• استقرار جيد في درجات الحرارة العالية

• التمدد الحراري المنخفض

• الموصلية الحرارية الجيدة

• كثافة منخفضة نسبيا

• إمكانية تصنيع ممتازة للهندسة المعقدة

• التوافق مع عملية طلاء كربيد السيليكون CVD

يتيح استخدام الجرافيت أيضًا إمكانية تصنيع هياكل معقدة مجوفة ورقيقة الجدران بدقة عالية. تمتلك VETEK قدرات تصنيع دقيقة باستخدام الحاسب الآلي لمكونات أشباه الموصلات من الجرافيت وكربيد السيليكون، مع عمليات تصنيع محسنة للتحكم في الأبعاد وجودة السطح.

رابعا. طلاء كربيد السيليكون CVD: الطبقة الواقية الحرجة

يعد طلاء كربيد السيليكون CVD أحد أهم ميزات دبابيس الرفع المجوفة VETEK AMAT. يشكل هذا الطلاء سطحًا كثيفًا من كربيد السيليكون على ركيزة الجرافيت، مما يساعد على حماية الجرافيت الأساسي من بيئة العملية.

يبلغ سمك طلاء كربيد السيليكون CVD القياسي لمكونات VETEK تقريبًا100±20 ميكرومتر. نقاء الطلاء تقريبا6N / 99.99995%.

تشمل القدرات التقنية الأوسع لكربيد السيليكون CVD من VETEK الطلاءات عالية النقاء، وسمك الطلاء المتحكم فيه، وتوحيد سمك الدفعة إلى الدفعة. تشير البيانات الفنية إلى أن نقاء طلاء كربيد السيليكون CVD يكون عند مستوى 6N-7N. بالنسبة لمشاريع دبوس رفع AMAT المحددة، يمكن تعديل مواصفات الطلاء وفقًا لرسومات العميل ومتطلبات العملية.

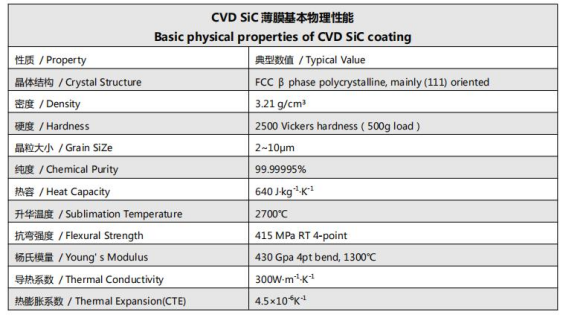

الشكل 2: الخصائص الفيزيائية الأساسية لطلاء CVD SiC

ما أهمية طلاء الجدران الداخلية؟

أحد الجوانب الأكثر تحديًا من الناحية الفنية لدبابيس الرفع المجوفة AMAT ليس مجرد طلاء السطح الخارجي، بل تحقيق طلاء ثابت وموحد على الجدار الداخلي للهيكل المجوف.

يصعب الوصول إلى السطح الداخلي أثناء عملية طلاء CVD. بالمقارنة مع السطح الخارجي، تقدم الهندسة الداخلية تحديات إضافية في تدفق الغاز، وتوحيد الترسيب، والتحكم في سمك الطلاء، واتساق العملية. لذلك، يمكن أن تصبح جودة طلاء الجدران الداخلية عاملاً مهمًا للتمييز بين الموردين.

تتمتع VETEK بخبرة في طلاء كربيد السيليكون CVD للهياكل المجوفة وتركز بشكل خاص على السطح الداخلي. يساعد طلاء الجدار الداخلي الذي يتم التحكم فيه جيدًا في الحفاظ على طبقة كربيد السيليكون الواقية في جميع أنحاء الهيكل المجوف، بدلاً من ترك الجرافيت الداخلي معرضًا لبيئة العملية. وهذا مهم بشكل خاص عندما يعمل دبوس الرفع في غرف معالجة أشباه الموصلات ذات درجة الحرارة العالية والعدائية كيميائيًا.

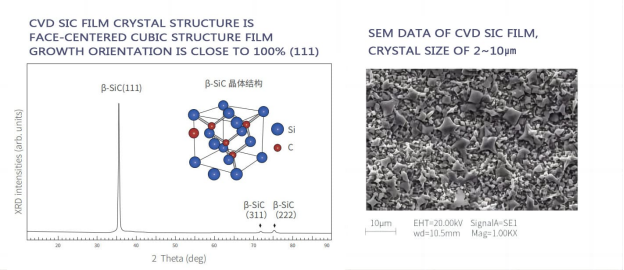

الشكل 3: التركيب البلوري المجهري لطلاء كربيد السيليكون CVD

V. المزايا الرئيسية لدبابيس الرفع المجوفة VETEK AMAT

نظام المواد عالية النقاء:تم تصميم مزيج من الجرافيت عالي النقاء وكربيد السيليكون CVD عالي النقاء لبيئات أشباه الموصلات حيث يعد التحكم في التلوث أمرًا بالغ الأهمية. اعتمادًا على المواصفات المحددة، فإن نقاء طلاء كربيد السيليكون CVD هو 6N.

طلاء كربيد السيليكون القياسي 100 ± 20 ميكرومتر:يبلغ سمك الطلاء القياسي لشركة VETEK حوالي 100 ± 20 ميكرومتر، مما يوفر سمك طلاء عملي لمكونات عملية أشباه الموصلات، بينما يتوفر التخصيص وفقًا لمتطلبات العملاء.

قدرة ممتازة على طلاء الجدران الداخلية:بالنسبة للمكونات المجوفة، يعد طلاء الجدار الداخلي أحد الأجزاء الأكثر صعوبة في عملية التصنيع. طورت VETEK عمليات طلاء قادرة على تحقيق تغطية عالية الجودة على الجدار الداخلي لدبابيس الرفع المجوفة، بدءًا من محاكاة مجال تدفق الغاز إلى التحكم في مجال درجة الحرارة، مما يضمن سماكة الطلاء المتسقة والترابط الثابت.

استقرار درجات الحرارة العالية:تعتبر كل من ركيزة الجرافيت وطلاء كربيد السيليكون CVD مناسبين لبيئات معالجة أشباه الموصلات ذات درجة الحرارة العالية. توفر طبقة كربيد السيليكون CVD حماية إضافية ضد الهجوم الكيميائي وتدهور السطح. تسرد بيانات فيلم كربيد السيليكون CVD من VETEK الموصلية الحرارية العالية، والتمدد الحراري المنخفض، ودرجة حرارة التسامي التي تبلغ حوالي 2700 درجة مئوية، مما يشير إلى أن المادة مناسبة للتطبيقات شديدة الحرارة.

المقاومة الكيميائية والتآكل:يوفر سطح كربيد السيليكون CVD الكثيف مقاومة أفضل للتآكل من الجرافيت العاري ويمكنه تحمل غازات العمليات العدوانية وبيئات التنظيف الكيميائية. يساعد هذا في تقليل تدهور الركيزة ويحافظ على سطح مكون أكثر استقرارًا خلال دورات المعالجة المتكررة.

الآلات الدقيقة والتخصيص:تتطلب دبابيس الرفع المجوفة تحكمًا دقيقًا في القطر الخارجي والقطر الداخلي وسمك الجدار والطول والتركيز. تجمع VETEK بين التصنيع الدقيق باستخدام الحاسب الآلي وعمليات طلاء CVD لتصنيع مكونات أشباه الموصلات المعقدة وفقًا لرسومات العميل. يمكن تصنيع دبابيس الرفع وفقا لما يلي:

• رسومات العملاء

• مكونات العينة

• مواصفات الأبعاد

• سمك الطلاء المطلوب

• درجة الجرافيت المطلوبة

• متطلبات عملية محددة

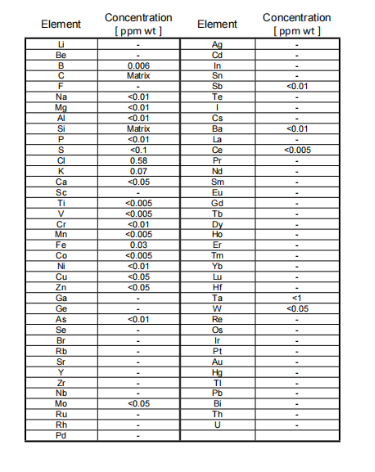

الشكل 4: تقرير اختبار نقاء طلاء كربيد السيليكون CVD

سادسا. التطبيقات النموذجية

نتاج السيليكون:تُستخدم دبابيس الرفع لرفع الرقاقة وتحديد موضعها ونقلها داخل المعدات الفوقية. تم وضع منتج AMAT 0200-03201 الحالي من VETEK خصيصًا لتطبيقات طبقة السيليكون مقاس 300 مم.

أنظمة معالجة الرقاقات:يمكن أن تكون دبابيس الرفع بمثابة مكونات دقيقة لمعالجة الرقاقات للتطبيقات التي تتطلب استقرارًا في درجات الحرارة العالية، ودقة الأبعاد، والتحكم في التلوث. يمكن لدبابيس رفع الرقاقة ذات الجسم الأنبوبي المجوف أن تقلل بشكل فعال من فقدان الحرارة المحلية، وبالتالي تقليل علامات الدبوس التي تظهر بشكل شائع على الجانب الخلفي من الرقاقة في العمليات ذات درجة الحرارة العالية (مثل النمو الفوقي أو التلدين). يؤدي تشكيل تجويف مجوف داخل جسم دبوس الرفع إلى تقليل الكتلة الحرارية وتحسين تجانس درجة حرارة الرقاقة.

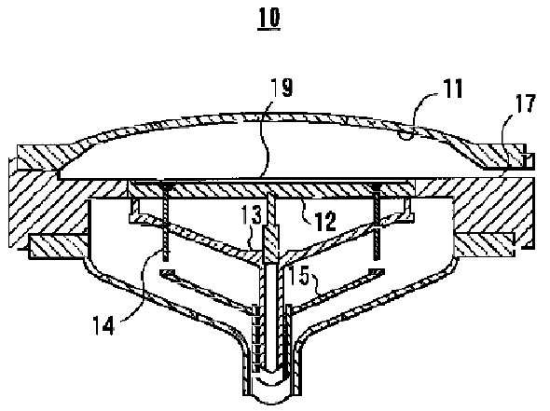

الشكل 5: رسم تخطيطي للمبدأ الذي تعمل من خلاله دبابيس الرفع المجوفة على تقليل الكتلة الحرارية وتحسين توحيد درجة حرارة الرقاقة

معدات عملية أشباه الموصلات:استنادًا إلى رسومات العملاء وعيناتهم، يمكن تطوير مكونات مماثلة من الجرافيت + كربيد السيليكون CVD لمنصات معدات أشباه الموصلات الأخرى. تغطي مجموعة منتجات أشباه الموصلات من VETEK حشوة السيليكون، وطبقة كربيد السيليكون، وMOCVD، وRTP/RTA، والحفر، وعمليات أشباه الموصلات الأخرى.



سابعا. عملية التصنيع: نقاط التحكم الرئيسية بدءًا من تصميم العملية وحتى مراقبة الجودة والتسليم

يتضمن إنتاج دبابيس الرفع المجوفة AMAT خطوات حاسمة متعددة، تؤثر كل منها بشكل مباشر على موثوقية المنتج النهائي وإنتاجية الرقاقة:

1. اختيار المواد الجرافيت— حدد درجة الجرافيت المناسبة عالية النقاء (SGL Carbon أو Toyo Tanso، وما إلى ذلك) وفقًا لمتطلبات الأبعاد والأداء الحراري والنقاء الخاصة بالعميل.

2. التصنيع باستخدام الحاسب الآلي الدقة- قم بتشكيل الجرافيت الفارغ في الشكل الهندسي المجوف المطلوب. يتم إيلاء اهتمام خاص للقطر الداخلي والقطر الخارجي وسمك الجدار والطول والتركيز.

3. تحضير السطح— يخضع مكون الجرافيت المُشكَّل آليًا للتنظيف وإعداد السطح قبل طلاء CVD.

4. طلاء كربيد السيليكون CVD- قم بإيداع طبقة كثيفة من كربيد السيليكون CVD على ركيزة الجرافيت. يبلغ سمك الطلاء القياسي حوالي 100 ± 20 ميكرومتر، مع نقاء طلاء 6N وفقًا للمواصفات المحددة.

5. طلاء السطح الداخلي (خطوة فنية حاسمة)— بالنسبة لدبابيس الرفع المجوفة، تتم معالجة الجدار الداخلي بعناية لتحقيق تغطية مستقرة بطبقة من كربيد السيليكون. من خلال تحسين محاكاة مجال تدفق الغاز والتحكم الدقيق في درجة حرارة الترسيب، يتم ضمان سماكة الطلاء المتسقة من المنفذ إلى الجزء الداخلي العميق من التجويف، والترابط القوي، ونظافة التجويف الداخلي.

6. تقتيش — تخضع المكونات النهائية للفحص للتأكد من دقة الأبعاد وحالة الطلاء والمتطلبات الأخرى المحددة من قبل العميل قبل الشحن.

تشمل القدرات الإنتاجية لشركة VETEK عمليات التنقية، والتصنيع باستخدام الحاسب الآلي، وطلاء CVD، والفحص، مما يوفر سلسلة تصنيع متكاملة للمكونات القائمة على الكربون لأشباه الموصلات.

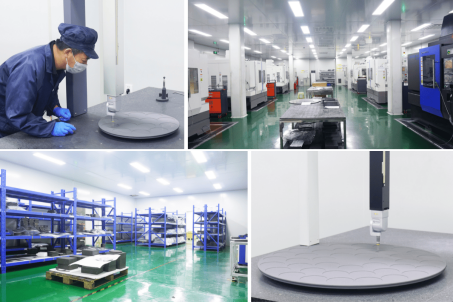

الشكل 6: إنتاج مواد أشباه الموصلات VETEK وقاعدة التصنيع الدقيقة

ثامنا. عينة المهلة الزمنية

تستغرق المهلة النموذجية لعينات دبوس الرفع المجوف AMAT المخصصة حوالي 20 يومًا. قد يختلف وقت التسليم الفعلي اعتمادًا على مدى تعقيد الرسم واختيار المواد ومتطلبات الطلاء والكمية ومتطلبات الفحص. بالنسبة للطلبات المتكررة أو المنتجات المؤهلة بالفعل، يمكن التفاوض على جداول الإنتاج بشكل منفصل وفقًا لتوقعات العملاء وتواريخ التسليم المطلوبة.

الشكل 7: عبوة منتج دبوس الرفع المجوف VETEK AMAT



تاسعا. لماذا تختار دبابيس الرفع المجوفة AMAT من VETEK؟

تدمج VETEK شراء مواد الجرافيت، والتصنيع الدقيق، وطلاء كربيد السيليكون CVD، وتصنيع مكونات أشباه الموصلات في عملية إنتاج متكاملة. تشمل القدرات الرئيسية ما يلي:

• ركيزة جرافيت عالية النقاء (SGL Carbon / Toyo Tanso، إلخ.)

• طلاء كربيد السيليكون CVD نقاء 6N

• سمك الطلاء القياسي 100 ± 20 ميكرومتر

• تصنيع الهيكل المجوف

• طلاء كربيد السيليكون للجدار الداخلي CVD (قدرة التمايز الأساسية)

• التصنيع باستخدام الحاسب الآلي الدقة

• حلول دبوس رفع الرقاقة المتوافقة مع AMAT

• عينة مهلة بأسرع ما يقرب من 20 يوما

تغطي VETEK السلسلة التقنية الكاملة لتطوير معدات CVD، وتطوير عملية CVD، والتصنيع الدقيق باستخدام الحاسب الآلي، والتنقية، بدعم من مراكز البحث والتطوير المخصصة ومرافق إنتاج مواد أشباه الموصلات.

X. الأسئلة المتداولة (الأسئلة الشائعة)

Q1: ما هو سمك طلاء كربيد السيليكون CVD القياسي لدبابيس الرفع المجوفة VETEK AMAT؟

يبلغ سمك الطلاء القياسي حوالي 100 ± 20 ميكرومتر. يمكن تعديل السماكة المحددة وفقًا لرسومات العملاء ومتطلبات العملية.

س2: ما هو مستوى النقاء الذي يمكن لطلاء كربيد السيليكون CVD تحقيقه؟

اعتمادًا على المواصفات المحددة، تبلغ درجة نقاء الطلاء حوالي 6N (99.99995%). تعمل منصة كربيد السيليكون CVD الخاصة بـ VETEK بشكل روتيني على مستوى 6N-7N.

س 3: لماذا يعد طلاء الجدار الداخلي أمرًا بالغ الأهمية لمسامير الرفع المجوفة؟

من الصعب تغطية الهندسة الداخلية بشكل موحد. تمنع تغطية كربيد السيليكون عالية الجودة للجدار الداخلي ركيزة الجرافيت من التعرض لدرجة الحرارة العالية وبيئات العمليات النشطة كيميائيًا، وهي عامل تمييز رئيسي للموثوقية على المدى الطويل. يرتبط تجانس طلاء الجدران الداخلية ارتباطًا مباشرًا بنظافة التجويف الداخلي وإنتاجية الرقاقة.

Q4: هل يمكن لـ VETEK التصنيع وفقًا لرسومات أو عينات OEM الخاصة بي؟

نعم. يمكن لـ VETEK التصنيع وفقًا لرسومات العملاء، وأرقام أجزاء OEM (مثل AMAT 0200-03201)، ومكونات العينة، ومواصفات الأبعاد، ودرجة الجرافيت المطلوبة، ومتطلبات الطلاء.

س 5: ما هي المهلة الزمنية النموذجية للعينة؟

تستغرق مهلة العينة النموذجية حوالي 20 يومًا. يعتمد التسليم الفعلي على مدى تعقيد الرسم واختيار المواد ومتطلبات الطلاء والكمية واحتياجات الفحص.

الحادي عشر. ملخص

على الرغم من أن دبوس الرفع المجوف AMAT عبارة عن مكون صغير نسبيًا من أشباه الموصلات، إلا أن متطلبات التصنيع الخاصة به بعيدة كل البعد عن البساطة. هندسة الجدران الرقيقة، ومتطلبات التركيز الصارمة، والتشغيل في درجات الحرارة العالية، والتحكم في التلوث، والجمع بين طلاء السطح الداخلي تجعله مكونًا متخصصًا في عملية أشباه الموصلات.

يعتمد الحل الحالي لشركة VETEK على الجرافيت عالي النقاء مع طلاء كربيد السيليكون CVD، ويجمع بين قابلية التشغيل الآلي والخصائص الحرارية للجرافيت مع النقاء العالي والمقاومة الكيميائية وثبات درجة الحرارة العالية لكربيد السيليكون CVD. مع سمك طلاء قياسي يبلغ 100 ± 20 ميكرومتر، ونقاء يصل إلى 6N، وخيارات مواد الجرافيت SGL وToyo Tanso، وقدرة طلاء الجدار الداخلي، يمكن أن توفر VETEK حلول دبوس الرفع المجوف AMAT المخصصة للتعامل مع رقائق أشباه الموصلات وتطبيقات فوق السيليكون.

للعملاء الذين يبحثون عن موردين بديلين لـAMAT 0200-03201 دبابيس رفع الويفر المجوفة,أومكونات أشباه الموصلات الجرافيتية الأخرى المطلية بكربيد السيليكون,يمكن لـ VETEK تقييم الرسومات أو العينات وتوفير حلول التصنيع المخصصة.
