حلقة دليل طلاء TAC
  • حلقة دليل طلاء TACحلقة دليل طلاء TAC

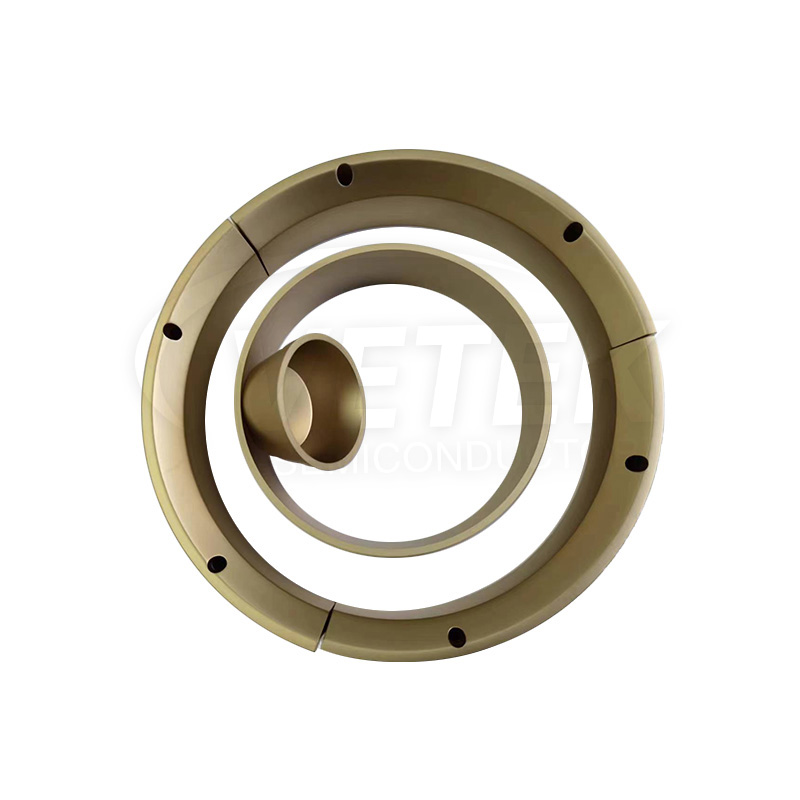

حلقة دليل طلاء TAC

يتم إنشاء حلقة دليل طلاء TAC في VETEK Semiconductor عن طريق تطبيق طلاء كربيد tantalum على أجزاء الجرافيت باستخدام تقنية متطورة للغاية تسمى ترسب البخار الكيميائي (CVD). هذه الطريقة راسخة وتوفر خصائص طلاء استثنائية. من خلال الاستفادة من حلقة دليل طلاء TAC ، يمكن تمديد عمر مكونات الجرافيت بشكل كبير ، ويمكن قمع حركة الشوائب الجرافيت ، ويمكن الحفاظ على جودة البلورة الواحدة SIC و AIN بشكل موثوق. مرحبا بكم في الاستفسار لنا.

VETEK Semiconductor هي حلقة دليل طلاء TAC في الصين المحترف ، و CORATIC COUNTICABLE ، ومصنع حامل البذور والمورد.

تمت زراعة بوتقة طلاء TaC وحامل البذور وحلقة دليل طلاء TaC في فرن SiC وAIN البلوري الأحادي بطريقة PVT.

عند استخدام طريقة نقل البخار المادي (PVT) لإعداد SIC ، تكون بلورة البذور في منطقة درجة الحرارة المنخفضة نسبيًا ، والمواد الخام SIC في منطقة درجة الحرارة المرتفعة نسبيًا (أعلى من 2400 ℃). ينتج تحلل المواد الخام ستة (بما في ذلك بشكل أساسي SI ، SIC₂ ، SI₂C ، إلخ). يتم نقل مادة طور البخار من منطقة درجة الحرارة المرتفعة إلى بلورة البذور في منطقة درجة الحرارة المنخفضة ، والنواة وتنمو. لتشكيل بلورة واحدة. يجب أن تكون المواد الميدانية الحرارية المستخدمة في هذه العملية ، مثل Crucible ، حلقة دليل التدفق ، حامل بلورة البذور ، مقاومة لدرجة الحرارة العالية ولن تلوث المواد الخام SIC والبلورات المفردة. وبالمثل ، يجب أن تكون عناصر التدفئة في نمو البلورات المفردة ALN مقاومة للبخار ، وتآكل N₂ ، وتحتاج إلى الحصول على درجة حرارة عالية القفل (و ALN) لتقصير فترة إعداد البلورة.

لقد وجد أن SiC وAlN المحضرين بواسطة مواد المجال الحراري الجرافيت المطلي بـ TaC كانا أكثر نظافة، ولا يحتويان تقريبًا على كربون (أكسجين، نيتروجين) وشوائب أخرى، وعيوب حافة أقل، ومقاومة أصغر في كل منطقة، وكانت كثافة المسام الصغيرة وكثافة حفر الحفر تم تقليله بشكل كبير (بعد نقش KOH)، وتحسنت جودة البلورة بشكل كبير. بالإضافة إلى ذلك، معدل فقدان الوزن في بوتقة TaC هو صفر تقريبًا، والمظهر غير مدمر، ويمكن إعادة تدويره (عمر يصل إلى 200 ساعة)، ويمكن تحسين استدامة وكفاءة مثل هذا التحضير البلوري الفردي.


SiC prepared by PVT method


معلمة المنتج لحلقة دليل طلاء TaC:

الخصائص الفيزيائية لطلاء TaC
كثافة 14.3 (جم/سم3)
انبعاثية محددة 0.3
معامل التمدد الحراري 6.3 10-6
صلابة (هونج كونج) 2000 هونج كونج
مقاومة 1 × 10-5أوم*سم
الاستقرار الحراري <2500 درجة مئوية
تغيير حجم الجرافيت -10 ~ -20UM
سمك الطلاء ≥ 20um قيمة نموذجية (35um ± 10um)


متاجر الإنتاج:

VeTek Semiconductor Production Shop


نظرة عامة على سلسلة صناعة رقائق أشباه الموصلات:

Overview of the semiconductor chip epitaxy industry chain


الكلمات الساخنة: حلقة دليل طلاء TAC
