Halfmoon لغرفة التفاعل LPE

ما هو نصف القمر في غرفة تفاعل LPE؟

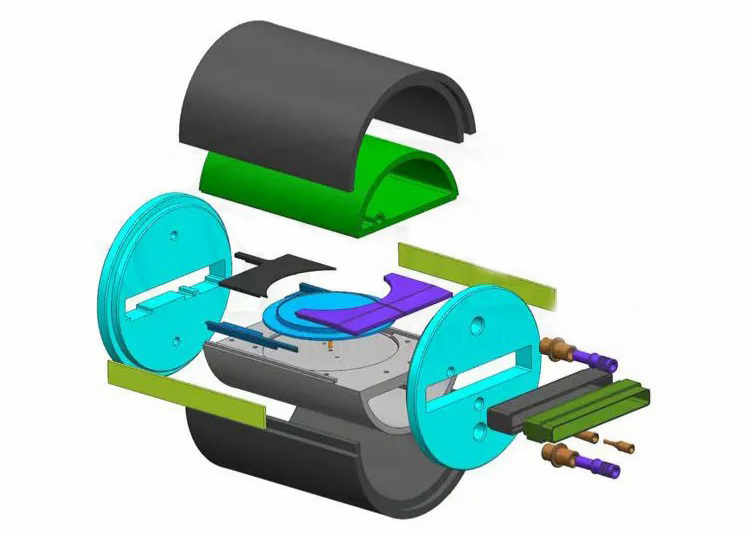

في العديد من المفاعلات الأفقية LPE، يكون Halfmoon جزءًا من مجموعة الغرفة الداخلية. قد تستخدم الشركات المصنعة للمعدات المختلفة هياكل مختلفة قليلاً، ولكن الوظيفة متشابهة بشكل عام. يتم عادةً فصل المكون إلى أقسام علوية وسفلية:

• نصف القمر العلوي:يعمل الجزء العلوي بشكل أساسي كهيكل داعم داخل المفاعل. نظرًا لأنها تظل قريبة من منطقة المعالجة ذات درجة الحرارة العالية لفترات طويلة، يجب أن تظل المادة مستقرة دون تشوه واضح بعد الدورات الحرارية المتكررة. وهناك نقطة أخرى مهمة وهي الاستقرار الكيميائي. أثناء تنضيد SiC، تحتوي بيئة الغرفة على غازات تفاعلية، لذلك يجب حماية سطح الجرافيت بشكل صحيح.
• نصف القمر السفلي:يتم توصيل القسم السفلي بالقرب من منطقة أنبوب الكوارتز والتجمع الدوار. وتشارك في إدخال الغاز والدعم الميكانيكي أثناء النمو الفوقي. بالمقارنة مع الأجزاء الهيكلية العادية من الجرافيت، عادةً ما يواجه نصف القمر السفلي متطلبات أعلى لمقاومة الأكسدة واستقرار الصدمة الحرارية بسبب التسخين والتبريد المستمر أثناء تشغيل المفاعل.

الميزات الرئيسية لـ VETEK Halfmoon لغرفة تفاعل LPE

1. الركيزة الجرافيت عالية النقاء

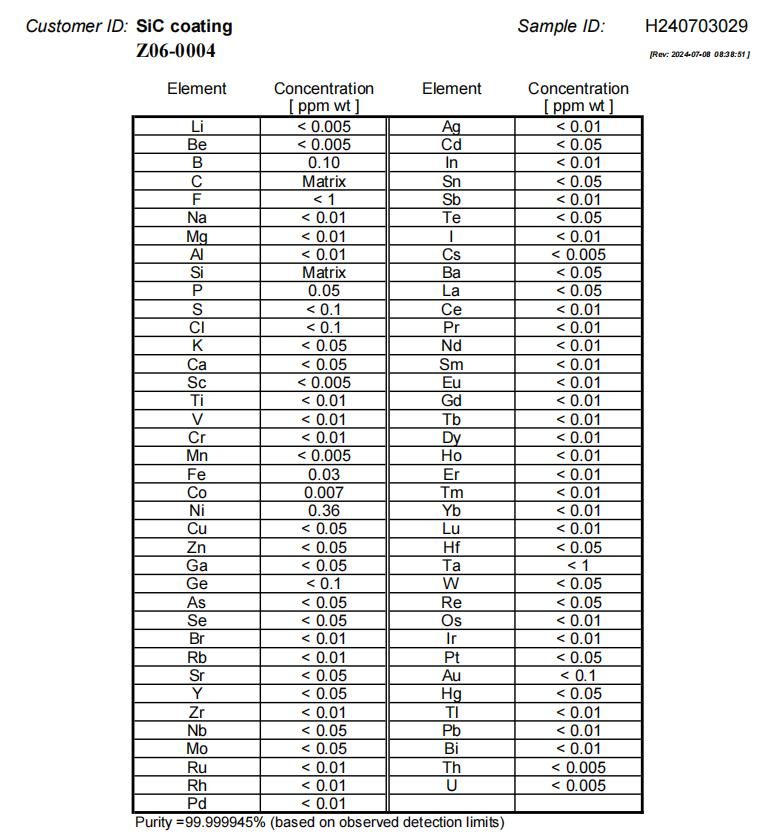

المادة الأساسية هي الجرافيت عالي النقاء المناسب لبيئات معالجة أشباه الموصلات. نقاء المواد مهم في تنضيد SiC لأن التلوث المعدني قد يؤثر على استقرار نمو البلورات وجودة الفيلم. يستخدم VETEK مواد الجرافيت النقية مع مستويات الشوائب الخاضعة للرقابة لهذا التطبيق.

2. طلاء CVD SiC وTaC المتقدم

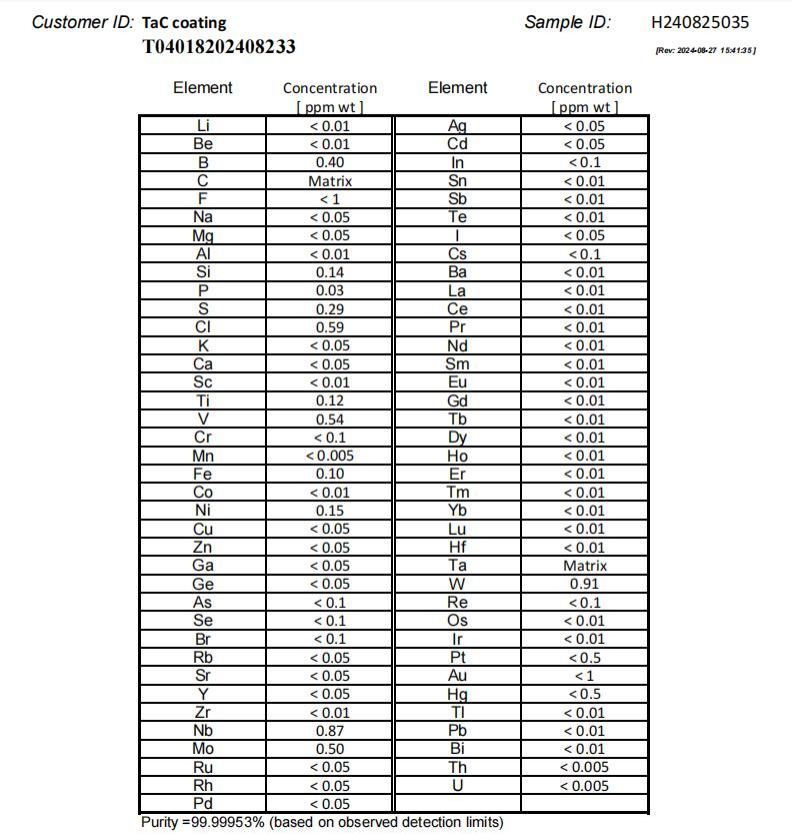

معظم مكونات Halfmoon مطلية بمادة CVD SiC لتحسين حماية السطح في ظل ظروف المعالجة ذات درجات الحرارة العالية. وللبيئات الأكثر تطلبًا، يتوفر أيضًا طلاء TaC. تشمل المزايا النموذجية للهياكل المطلية ما يلي:

• مقاومة أفضل للغازات العملية المسببة للتآكل
• انخفاض توليد الجسيمات
• تحسين متانة السطح
• استقرار أفضل أثناء ركوب الدراجات الحرارية

في الاستخدام العملي، يعتمد اختيار الطلاء عادةً على درجة حرارة المفاعل، وكيمياء العملية، وعمر الخدمة المتوقع.

3. استقرار حراري ممتاز

مصمم لبيئات معالجة أشباه الموصلات ذات درجة الحرارة العالية، يحافظ VETEK Halfmoon على ثبات الأبعاد والسلامة الهيكلية خلال الدورات الفوقية الطويلة، مما يجعله مناسبًا للغاية لمعدات LPE وMOCVD.

4. التصنيع باستخدام الحاسب الآلي الدقيق

تمتلك VETEK قدرات التصنيع الدقيقة CNC المتقدمة مع التحكم في الأبعاد على مستوى الميكرون، مما يضمن التوافق الممتاز مع هياكل مفاعل LPE المعقدة ومتطلبات المعدات المخصصة.

5. عمر خدمة طويل

من خلال تقنية التصاق الطلاء المُحسّنة ومعالجة المواد عالية النقاء، تُظهر مكونات VETEK Halfmoon متانة ممتازة في ظل التدوير الحراري المتكرر وغازات العمليات المسببة للتآكل، مما يقلل من تكرار الصيانة وإجمالي تكاليف التشغيل.

المزايا التقنية

التطبيقات

يتم استخدام VETEK Halfmoon لغرفة التفاعل LPE على نطاق واسع في:

• أنظمة النفوق من كربيد السيليكون (SiC).
• المفاعلات الأفقية LPE
• معدات النمو الفوقي لأشباه الموصلات
• غرف معالجة الأمراض القلبية الوعائية ذات درجة الحرارة العالية
• أنظمة المجال الحراري لأشباه الموصلات المتقدمة
• أنظمة نمو كريستال SiC
• تصنيع أشباه الموصلات من الجيل الثالث

تتوافق منتجاتنا مع العديد من منصات المعدات السائدة في الصناعة ويمكن تخصيصها وفقًا لرسومات العملاء أو مواصفات المفاعل.

لماذا تختار VETEK لأشباه الموصلات؟

تركز شركة VETEK Semiconductor على مكونات الجرافيت لأشباه الموصلات وتقنيات الطلاء لسنوات عديدة. منذ عام 2016، واصلت الشركة تطوير قدراتها في معالجة التنقية، وتصنيع الجرافيت الدقيق، وإنتاج طلاء CVD لتطبيقات أشباه الموصلات.

قدرات فيتيك:

• تجربة مع مكونات الفوقية SiC وأجزاء المفاعل
• إنتاج طلاء CVD SiC وTaC داخليًا
• التحكم في تنقية المواد على مستوى أشباه الموصلات
• تصنيع مخصص على أساس الرسومات أو العينات
• قدرة إنتاجية مستقرة للطلبات المجمعة
• توريد لباد الجرافيت والمواد الميدانية الحرارية
• نظام إدارة الجودة ISO9001
• الدعم الفني للعملاء في الخارج

التعليمات

(1) ما هي وظيفة Halfmoon في مفاعل LPE؟

يدعم مكون Halfmoon توجيه تدفق الغاز، وتكامل هيكل الغرفة، وإدارة درجة الحرارة، ودوران المستقبِل داخل غرفة التفاعل الفوقي.

(2) هل نصف القمر على اتصال مباشر بالرقاقة؟

عادة لا. في معظم هياكل مفاعلات LPE، يبقى نصف القمر حول مجموعة الغرفة بدلاً من ملامسة الرقاقة مباشرة.

(3) لماذا نستخدم طلاء SiC أو TaC على السطح؟

الطلاء هو في المقام الأول للحماية. أثناء عملية تنضيد SiC، تتعرض أجزاء الجرافيت لدرجة حرارة عالية وغازات تفاعلية لفترات طويلة. يساعد الطلاء على تحسين مقاومة الأكسدة ويقلل من تآكل السطح وتوليد الجسيمات.

(4) هل يمكن تخصيص الجزء؟

نعم. يتم تصنيع معظم أجزاء Halfmoon فعليًا وفقًا لهيكل المفاعل ورسومات العملاء، لأن الأبعاد وتفاصيل التثبيت غالبًا ما تختلف بين منصات المعدات.
